Обслуживание муфты Haldex: замена масла и фильтра

Муфта Haldex на полноприводных P1 — узел, до которого у большинства владельцев руки доходят в последнюю очередь. В реальных кейсах клуба до замены масла дело доходило и на 110, и на 227, и на 270 тысячах километров — часто с формулировкой «понятия не имею, что с ним делали до меня». При этом сама процедура несложная: меняются масло и небольшой фильтр. Всю сложность создают труднодоступность и закисший за годы крепёж.

Статья собрана из восьми кейсов на S40 II и V50; муфта и запчасти на всех P1 одинаковы в пределах поколения Haldex. Базовый пошаговый мануал — по V50 с Haldex gen 3, самый подробный свежий DIY — по S40 II на 227 тыс. км.

Подсказка: Поисковый лайфхак: материалы по этой муфте лучше ищутся по запросу «AOC Oil change» (Active On-demand Coupling), а не «Haldex».

Какое у вас поколение муфты: gen 3 или gen 4

Фото: муфта Haldex gen 3 под днищем
Прежде чем заказывать запчасти, определите поколение — фильтры у gen 3 и gen 4 разные.

По году машины судить ненадёжно. Четвёртое поколение ставилось примерно с конца 2008 по 2013 год, но V50 2010 года оказался с муфтой третьего поколения. Достоверный признак — конструкция (подсказка мастера, который профессионально ремонтирует эти насосы):

• gen 4 — основной насос высокого давления; фильтр длиннее, с обратным клапаном, расположен сверху, над карданом;
• gen 3 — предварительный (подкачивающий) насос, фильтр другой.

Про насосы, их диагностику и ремонт — отдельная статья: Насос муфты Haldex: диагностика, ремонт и замена (Volvo P1).

Запчасти и цены

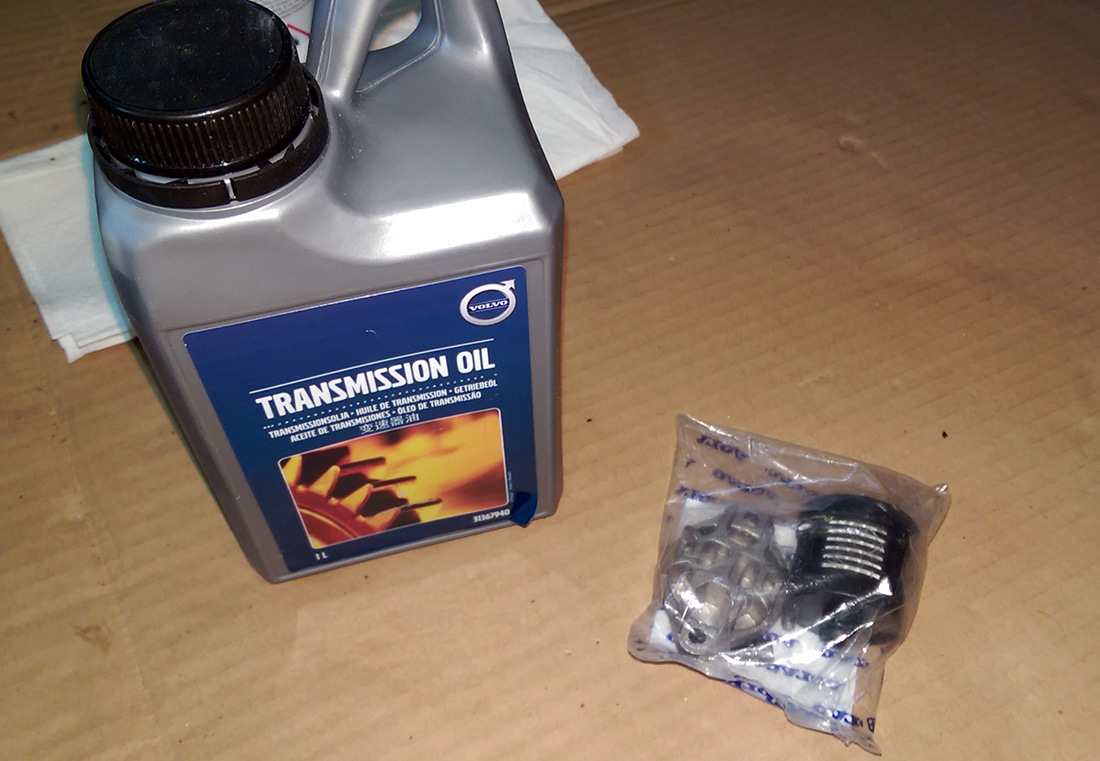

Фото: оригинальное масло муфты и фильтр с крышкой
| Позиция | Оригинал | Аналог с положительным опытом |
|---|---|---|
| Масло муфты | Volvo 31367940 (старый номер 31325136 — по нему тоже приходит новый) | Swag 30101171 |
| Фильтр муфты (gen 3) | Volvo 30787687 — идёт в комплекте с крышкой и болтами | Sollo 48S00010 |

Ценовые ориентиры из кейсов: оригинальные фильтр и масло на 2016 год — 1882 ₽ и 3982 ₽; аналоги на 2021 год — масло Swag 1630 ₽, фильтр Sollo 1120 ₽. Полный DIY-комплект с маслом заднего редуктора обошёлся в 4330 ₽ (2021). Замена масла муфты и заднего редуктора — 160 $ на 2022 год (gen 3, 270 тыс. км).

Оба пути проверены эксплуатацией: оригинал брали не раз, аналоги — тоже (новый фильтр Sollo визуально не отличался от снятого старого, а масло Swag, по отзыву в комментариях, у другого владельца отходило 50 тыс. км без вопросов). При этом один участник обсуждения после раздумий решил дальше лить оригинал — вопрос вкуса и доверия.

Внимание: У Sollo существуют два артикула фильтра с ценой примерно 1,5 тыс. и 9 тыс. ₽ — под разные поколения муфты. 48S00010 подошёл на муфту, определённую владельцем как gen 3. Сначала поколение — потом заказ.

В комментариях вендор Ravenol предлагал своё масло AWD-H Fluid как аналог оригинала — но это реклама производителя без независимого подтверждения, в клубных кейсах опыта по нему нет.

Сколько масла реально заливается

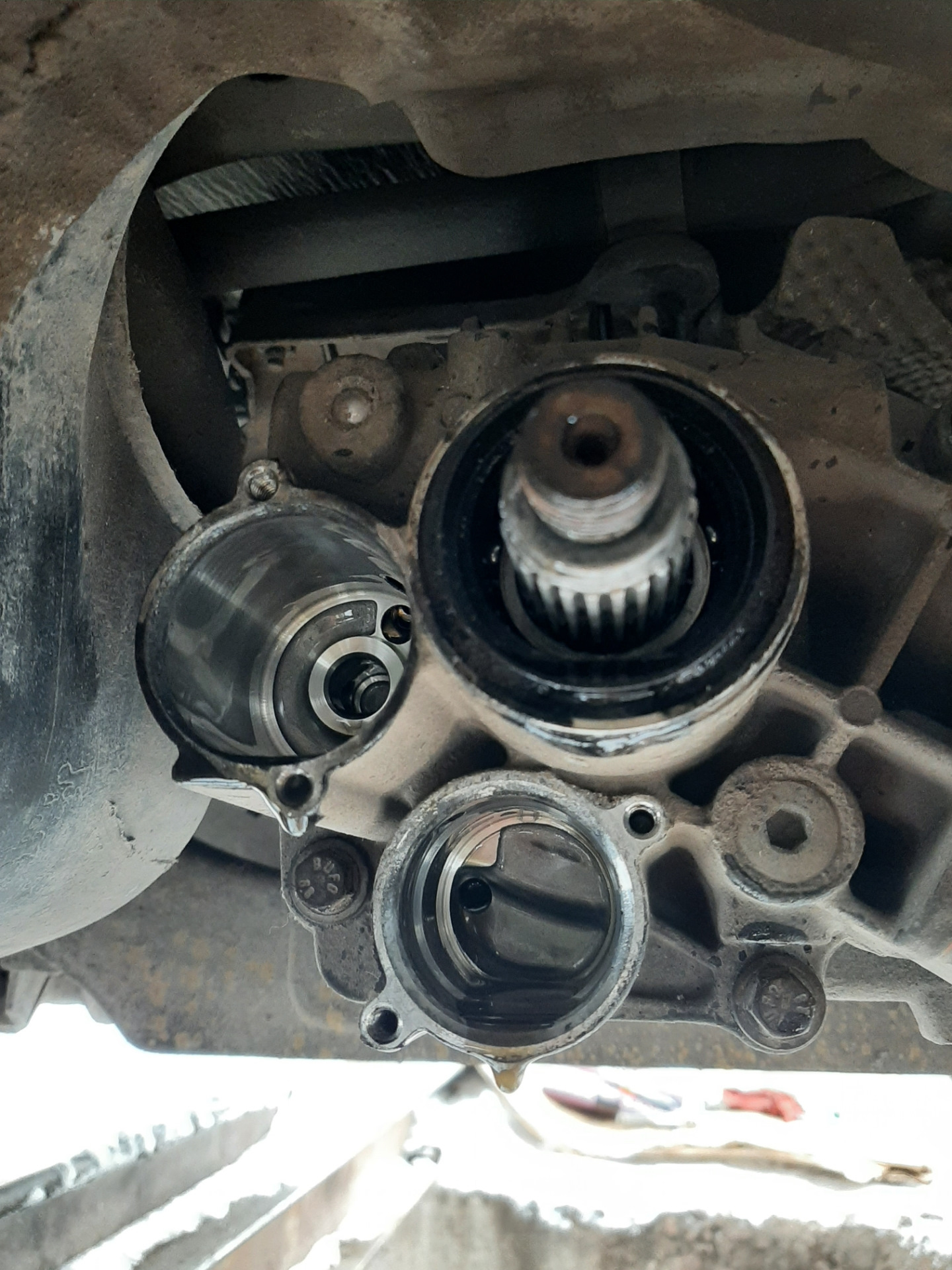

Фото: масло стекает через посадочные места насоса и фильтра
Паспортный объём — 0,8 л, но при обычной процедуре столько ни слить, ни залить не получится:

• через заливное отверстие шприцем с трубочкой откачивается всего ~100 мл;
• основная часть (~300 мл) стекает через посадочные места насоса и фильтра после их снятия — дайте стечь не менее получаса;
• больше ~0,4 л слить не удавалось даже со снятыми насосом и фильтром.

Заливать нужно до перелива из заливного отверстия, затем проехать несколько километров (или прокрутить трансмиссию на полностью вывешенной машине), чтобы муфта поработала, и долить до уровня — влезет ещё 50–100 мл. Реальные итоги: 450 мл + 80 мл после 5 км пробега = ~530 мл; при повторной замене — 300–350 мл + 50–100 мл после ~50 км.

Примечание: Известен случай, когда после сборки в муфту влезло меньше 200 мл — «больше не лезет, вытекает назад». При этом давление по VIDA было в норме и муфта работала. Малый объём сам по себе не приговор, но повод проверить давление и работу муфты диагностикой.

И отдельное наблюдение: уровень может незаметно уйти даже при свежем масле — при проверке после покупки не хватало ~100 г. Контролировать уровень стоит и между заменами.

Инструмент и подготовка

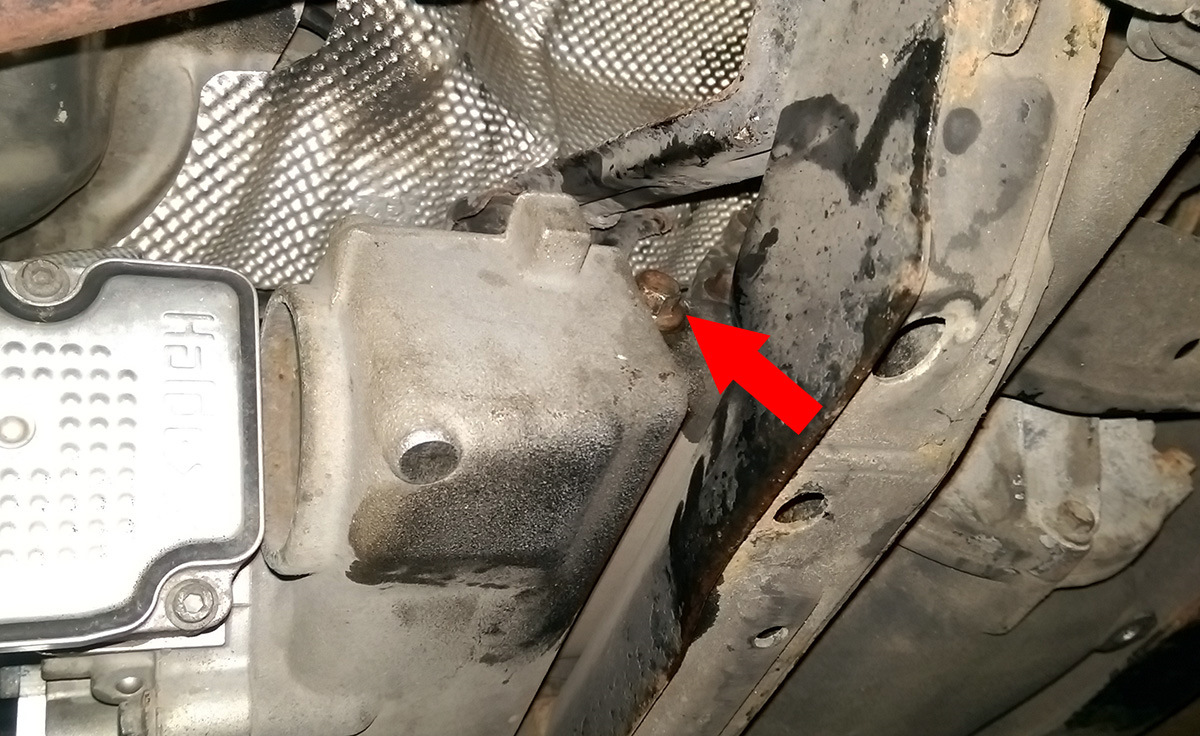

Фото: заливная пробка муфты под накидной ключ на 13
Понадобится: торцевые головки на 10, 13 и 24, накидной ключ на 13 (лучше изогнутый), шестигранники 8 и 5 (или 4) мм, фиксатор фланца (или газовый ключ), прут/гвоздь 6–8 мм либо короткие болты М8 (по типу фланца), WD-40, очищающая жидкость (подойдёт очиститель тормозов), фиксатор резьбы, шприц с трубкой, тазик, чистые салфетки и новые медицинские перчатки.

Внимание: Размеры крепежа гуляют от машины к машине (кроме гайки фланца на 24): болты насоса и фильтра бывают под шестигранник 5 мм, а бывают под 4 мм; болтики сетки-фильтра насоса — Torx T4. Все болты видны без разборки — проверьте свои и подберите инструмент до начала работ.

Перед работой скиньте клемму с аккумулятора. И главное правило, купленное целым днём под машиной:

Внимание: Заливная пробка (накидной ключ на 13) стоит крайне неудобно — подлезть можно в одном-двух положениях ключа — и часто закисает намертво. Срывайте её первым делом, до любой разборки. Не идёт — заливайте WD-40 и подливайте по ходу работ. Борьба с пробкой заняла пару часов и потребовала помощи хозяина гаража. Если пробка не сдастся вовсе — вы хотя бы не остались с разобранной машиной.

По времени: своими руками, в одиночку, без ямы и в первый раз — закладывайте целый день. Сложность не в самой процедуре, а в закисших соединениях и тесноте.

Порядок работ

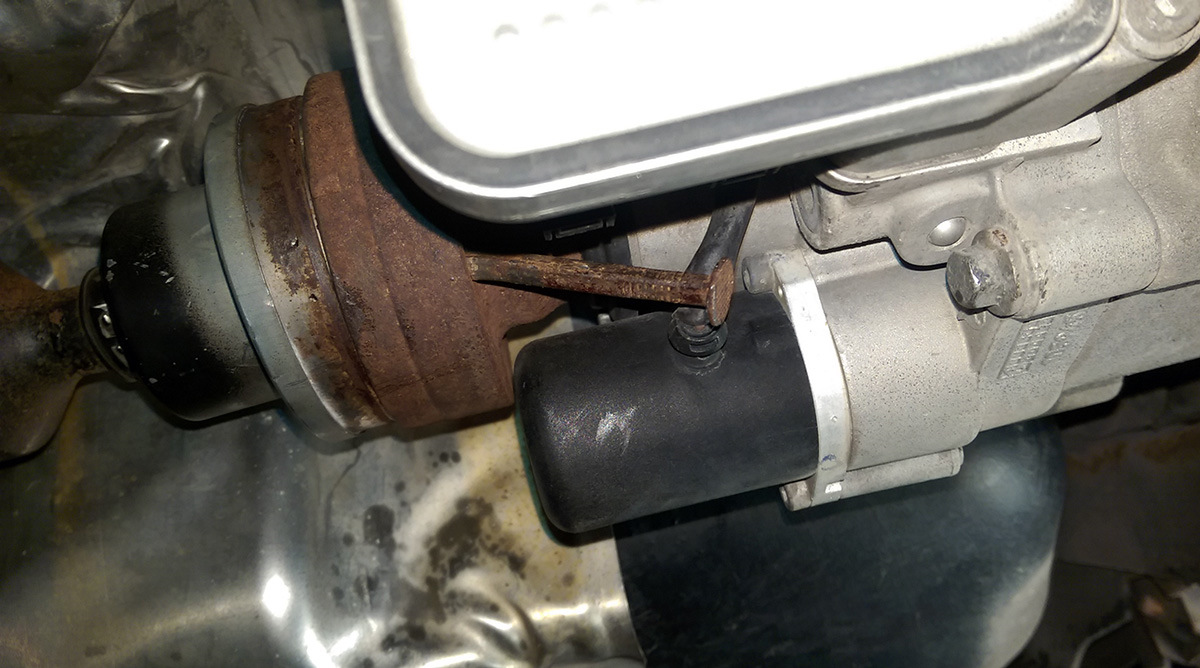

Фото: выпрессовка ШРУСа из фланца изогнутым прутом
Логика разборки: «для снятия масляного насоса нужно снять фланец, для этого нужно снять кардан, для этого нужно снять или отодвинуть выхлоп — в доме, который построил Джек».

1. Выхлоп. Снимать среднюю часть не обязательно — достаточно скинуть её с резинок, чтобы дать ход кардану. Учтите: с завода средняя секция — единое целое с глушителем, при первом полноценном снятии трубу приходится резать в трёх местах.
2. Кардан. Полностью снимать не нужно — достаточно отсоединить от фланца муфты. Пометьте положение кардана относительно фланца, открутите 6 болтов (шестигранник 8 мм; вал фиксируется съёмником фильтра или включённой передачей). Затем — задний подвесной подшипник (головка на 10) и задняя поперечина (головка на 10). Раз уж подвесной в руках — гляньте его состояние: гул подвесного подшипника и его замена — смежные темы этого же узла.
3. Выпрессовать ШРУС из фланца. На фланце два технологических отверстия. Фланец без демпфера — отверстия без резьбы, ШРУС выбивается через них изогнутым прутом или гвоздём 6–8 мм. Фланец с демпфером — отверстия с резьбой М8, ШРУС выдавливается короткими болтами М8 (со слов сообщества, на практике этот вариант в кейсе не проверялся). Свисающий кардан подоприте или подвесьте. Заодно ШРУС можно набить свежей смазкой — не обязательно, но раз уж разобрали.
4. Гайка фланца (на 24). Сидит на красном фиксаторе резьбы, грани невысокие — ключ соскакивает. Без пневмогайковёрта в одиночку практически нереально: нужен спецфиксатор фланца (или газовый ключ) и рычаг с плечом около полуметра. Сорвав гайку, пометьте положение фланца на валу и сбейте его молотком.
5. Насос и фильтр. Отключите разъём насоса, открутите по 2 болта (шестигранник 5 или 4 мм), насос вытягивайте, покачивая вдоль оси. Подставьте тазик — сольётся около 300 мл. Прикипевший уплотнитель фильтра иногда приходится высверливать и выковыривать отвёрткой.
6. Чистка. Пока стекает масло (не менее получаса), дотошно вычистите посадочные места насоса и фильтра — ни ворсинки, ни следа бумаги. Работайте в новых медицинских перчатках.
7. Сборка. Уплотнительные кольца смажьте маслом муфты. Насос — до упора в корпус, болты попеременно с лёгким усилием, потом окончательно. Фильтр ставится пружиной наружу. Фланец — по меткам, гайку на фиксатор резьбы и сильно затянуть. Кардан — по меткам, все 6 болтов на фиксатор резьбы, затяжка в 2–3 прохода, не сразу до упора.
8. Заливка — по методике из раздела про объёмы: до перелива, короткая поездка, дозаливка до уровня.

Внимание: Если ШРУС закис во фланце — обстукивайте его по периметру через мягкую проставку (медь, алюминий). Аккуратно: ШРУС может рассыпаться, собирать его непросто и потребуется смазка.

Внимание: При разборке все 6 болтов кардана могут оказаться полностью откручены — «я их просто с лёгкостью выкрутил рукой. Резьбы все целые, всё целое», но «осадочек остался». Затяжку болтов кардана имеет смысл периодически проверять, не дожидаясь замены масла.

Лайфхак: насос без снятия кардана

Если ваш насос не в чёрном пластиковом корпусе, кардан можно вообще не трогать (подсказка из комментариев): сначала открутите статор электромоторчика насоса, затем сам насос — люфта хватает, чтобы вытащить его на месте. С пластиковым корпусом — только через снятие кардана.

Ещё из опыта комментаторов: со снятым фланцем и без кардана можно ездить, пока насос в ремонте, — но отверстия насоса нужно заглушить и желательно оставить масло в муфте.

Что покажет снятое

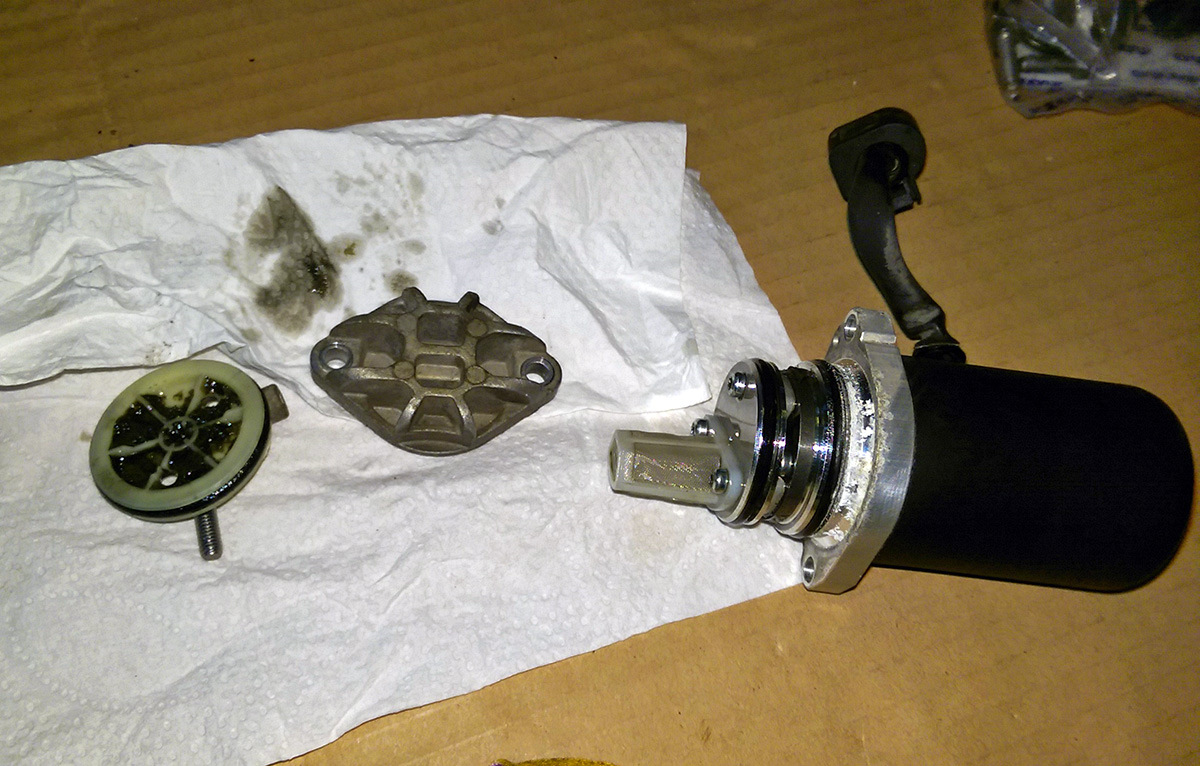

Фото: снятые насос и загрязнённый фильтр муфты
Бывает, что слитое масло оказывается довольно чистым, а фильтр — ощутимо загрязнён; бывает и наоборот — старый и новый фильтры внешне не отличаются, сетка насоса чистая. Раз состояние фильтра заранее не угадать, менять его вместе с маслом — разумная страховка.

Попутные работы: редуктор, угловая передача, АКПП

Муфту почти никогда не обслуживают в одиночку — одним заходом меняют масло в заднем редукторе и угловой передаче (задний редуктор попутно обслуживают; с доливом муфты обновляют масло в угловой передаче и редукторе).

Задний редуктор: заливной болт — длинная головка на 13; слилось ~750 мл заметно чёрной жижи — темнее, чем из муфты; залито ~900 мл — лишнее, по расчёту автора, должно выдавить через сапун. Масло — Ravenol, артикул 122110700101999 (EAN 4014835848610), 1140 ₽ на 2021 год.

Угловая передача — свой узел со своими болячками: Угловая передача AWD: износ втулки и шлицов, сальники, масло (Volvo P1). Официальное расположение заливной пробки — в VIDA-процедуре «Пробка маслоналивного отверстия, угловая передача»; для кабриолета C70 II в VIDA есть и отдельные процедуры по ШРУСу карданного вала (B5254T3/T7).

АКПП: на 110 тыс. км, где трансмиссионные масла не менялись ни разу, обновили заодно и АКПП методом частичной замены — «слили-залили-поработало», три цикла, всего 12 литров. Весь комплекс в сервисе (АКПП + Haldex + задний мост + угловая передача + тормозная жидкость + свечи) обошёлся в 36 387 ₽ на 2016 год.

Когда менять: реальные пробеги

Регламент у всех свой, а вот факты из кейсов: замена на 110 тыс. км — при ни разу не менявшихся маслах трансмиссии (состояние масла АКПП уже «не ахти»), на 181 тыс. — плановое ТО, на 227 тыс. — при неизвестной истории узла, на 270 тыс. км; на ~182,5 тыс. замены не потребовалось — масло оказалось свежим, но не хватало ~100 г. Повторная замена в том же бортжурнале: влезло 300–350 мл плюс 50–100 мл после ~50 км. Поскольку за одну процедуру обновляется лишь около половины паспортного объёма, вторую замену логично не откладывать на полный интервал — но это осторожная гипотеза: прямых данных о состоянии масла при повторной замене в кейсах нет.
