Насос муфты Haldex: диагностика, ремонт и замена

Электронасос муфты Haldex создаёт давление, которым сжимается пакет фрикционов — без него задняя ось просто не подключается. На платформе P1 (в кейсах клуба — S40 II 2.5T AWD с муфтой 3-го поколения) это едва ли не самый частый виновник пропавшего полного привода: со временем стираются щётки электромотора, и насос умирает — сначала изредка, потом насовсем. В бортжурналах отказы зафиксированы на пробегах от ~149 400 км до ~293 000–300 000 км; замена моторчика муфты мелькает даже в списках предпродажной подготовки как рядовая позиция.

Симптомы

Картина у всех авторов сходная:

• AWD отключается через ~20 минут непрерывной езды и оживает после «глушишь-заводишь».
• На холодную задний привод сразу не подключается, после перезапуска двигателя работает — эпизоды учащаются, пока привод не пропадает совсем.
• Зимой на механике отказ чувствуется сразу — машина заметно хуже гребёт в снегу.

Примечание: На приборной панели S40 II при отказе AWD не появляется никаких сообщений. Ошибка по насосу Haldex или по блоку DEM видна только сканером (VIDA). Так что летом на асфальте можно месяцами ездить на переднем приводе и не знать об этом.

Оговорка: вялый разгон, который иногда списывают на «умерший полный привод», — отдельная тема по двигателю, а не следствие насоса.

Почему умирает

Фото: вскрытый моторчик насоса со стёртыми щётками
Вскрытия насосов показывают одно и то же: щётки стёрты в ноль, коллектор изношен (до 70%, вплоть до проглядывающего пластика под медными лепестками), щёточная пыль забивает весь насос. Холод ускоряет развязку: в сибирские морозы дубеет сальник и пускает масло в щёточный механизм, а уставший насос сдаётся именно под зимней нагрузкой.

Важный нюанс: повышенный ток — не всегда приговор щёткам. Насосу может быть тяжело крутиться из-за забитого фильтра или убитого масла — поэтому перед вердиктом загляните в статью про замену масла и фильтра Haldex.

Диагностика мультиметром за 10 минут

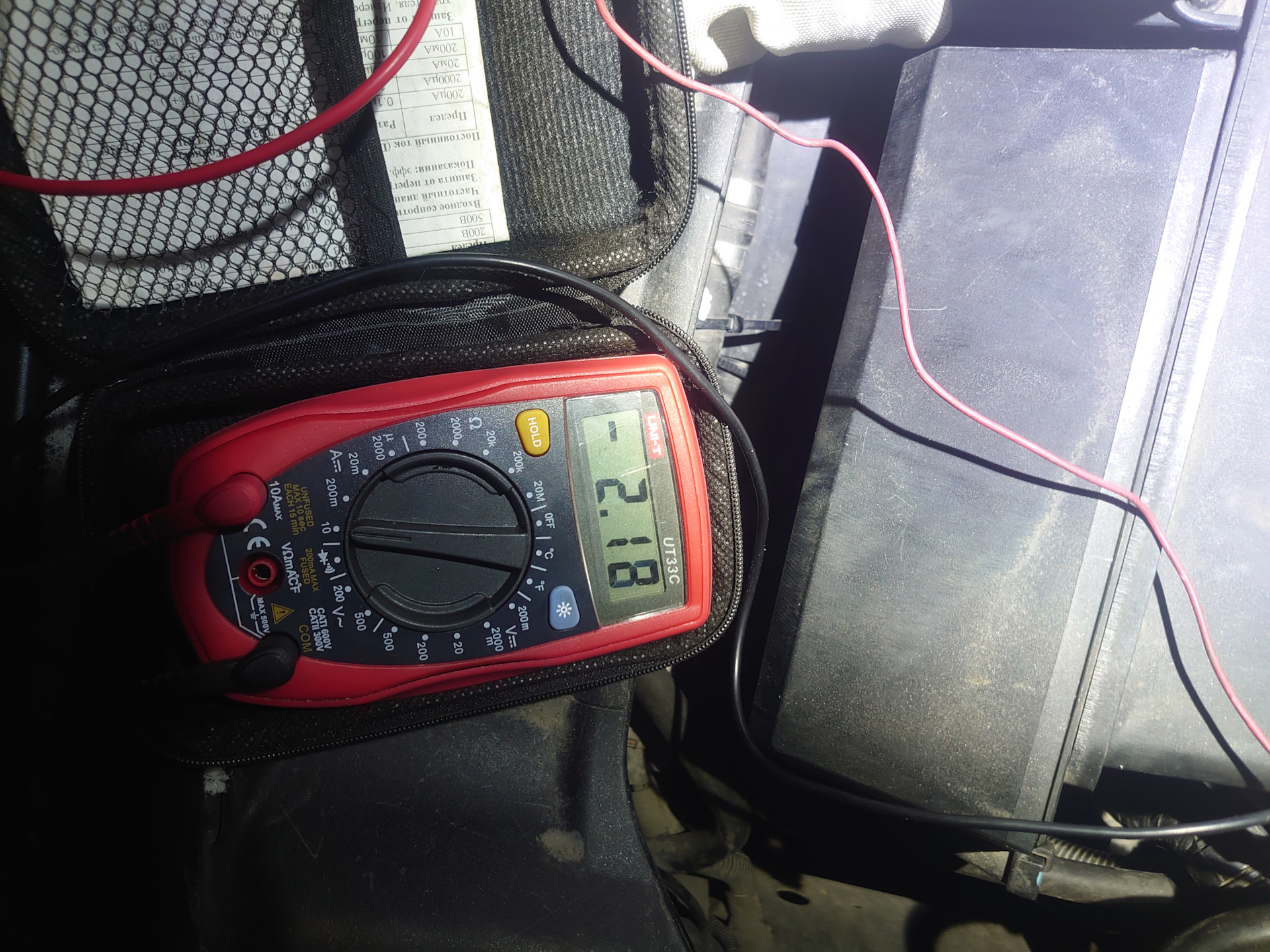

Фото: замер тока насоса напрямую от АКБ
Проверка без разбора и даже без снятия насоса (показана на 3-м поколении, применима и к другим). Понадобятся яма или подъёмник, мультиметр и провода: отключаете фишку насоса и запитываете его напрямую от АКБ через мультиметр в режиме амперметра.

Формальный диапазон нормальной работы по данным VIDA — 0–8191 мА, но, как видно из таблицы, задолго до верхней границы насос уже фактически неработоспособен.

Подсказка: Этим же замером удобно проверять насос перед покупкой или после переборки — накинуть провода и убедиться, что ток стабильный, дешевле, чем ставить кота в мешке на машину.

Экспресс-вариант — замер сопротивления обмотки: на проблемном насосе намеряли 0,2 кОм и сделали вывод «опять менять» (нормировки в источнике нет, так что это скорее косвенный признак, чем методика).

Внимание: Свежее масло может «оживить» умирающий насос — после замены масла AWD заработал, но через три недели отключения вернулись. Если щётки изношены, масло ничего не лечит, это лишь отсрочка.

Что делать: четыре варианта

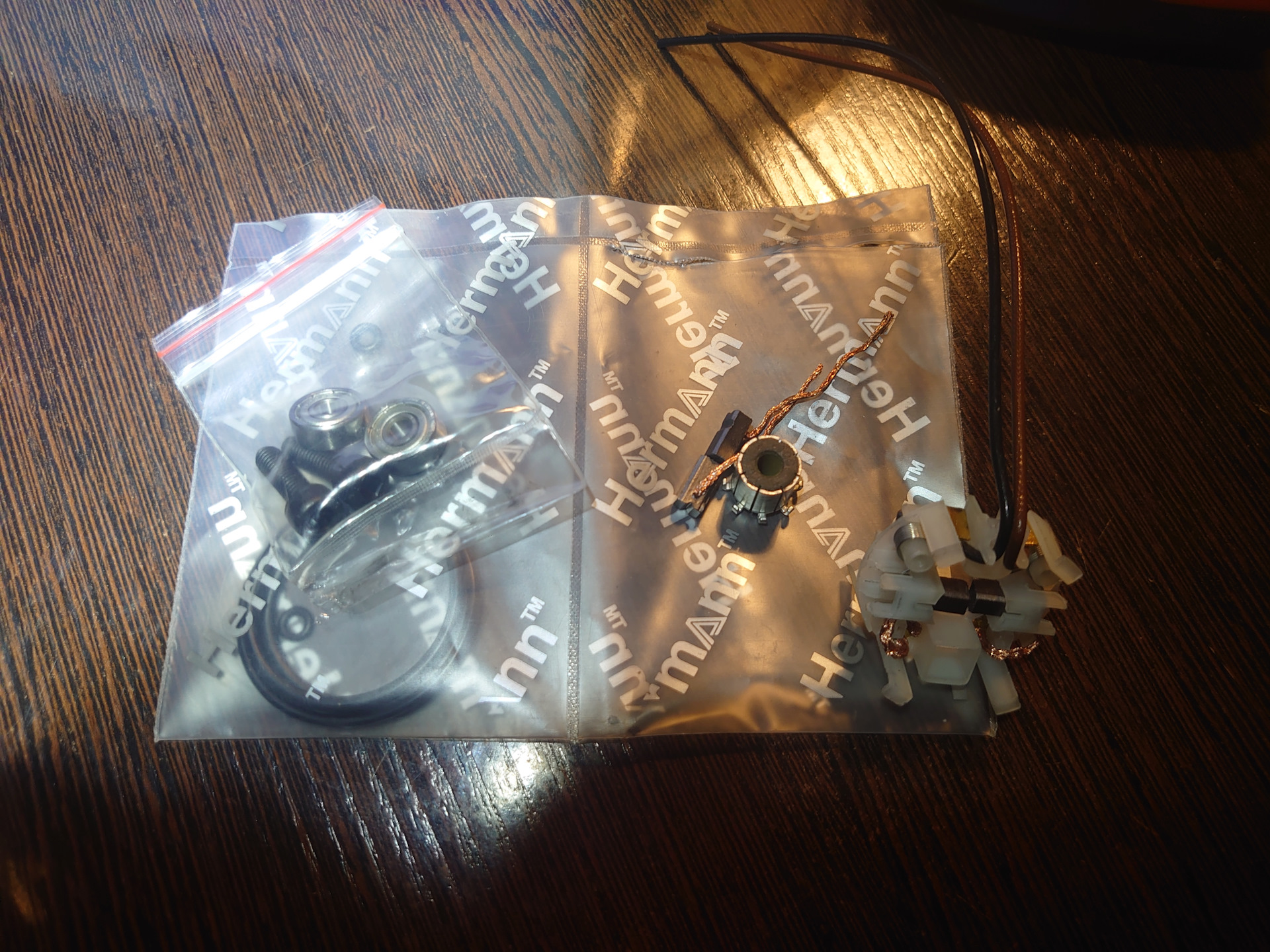

Фото: ремкомплект насоса HR: ротор, щётки и щёткодержатель

Переборка ремкомплектом

Ремкомплект HR 30783079 (ротор + щёточный узел). Порядок работ: разобрать, заменить ротор, притереть щётки к коллектору, собрать. Работа несложная, но с нюансами:

• пометьте расположение всех деталей — метки на насосе есть, но их надо зафиксировать, иначе соберёте неправильно;
• соблюдайте затяжку винтов;
• не потеряйте шайбу из пружинной стали;
• после сборки проверьте насос на проводах до установки на машину.

Внимание: Щёткодержатель из ремкомплекта HR расплавился через пару месяцев — пластик не держит температуру. После повторной переборки с родным щёткодержателем тот же насос отходил три зимы без нареканий. Ставьте из комплекта ротор и щётки, а щёткодержатель оставляйте родной.

Челябинские ремонтники, к слову, уверяли, что 3-е поколение перебирать нет смысла («не выдерживает обмотка, дохнет снова») и брались только за 4-е и 5-е. Клубный опыт это опровергает: ген-3 после грамотной переборки живёт годами. Похоже, дело не в поколении, а в качестве переборки и щёткодержателе.

Восстановленный по обмену

Профильные конторы меняют ваш насос на восстановленный с гарантией — на 2022 год это стоило 7500 руб и «всё работает как надо». Ремонтные насосы после установки тоже работали — проверено на подъёмнике и в движении.

Новый

Самый дорогой и самый безрисковый путь: на 2017 год — порядка 18 000–20 000 руб.

Контрактный б/у — лотерея

Внимание: Контрактный насос со снятого редуктора (авто с пробегом всего 60 000 км «по Японии») отказал через 3 месяца — вскрытие показало износ щёток и коллектора, хотя масла внутри не было. Износ щёток снаружи не виден. Брать контрактный стоит только за копейки и с готовностью, что он «отрыгнет в любой момент».

Подсказка: Лайфхак из клуба: держать один перебранный насос в ЗИП. Узел отказывает повторно, и следующий ремонт превращается в быструю перестановку.

Замена и попутные работы

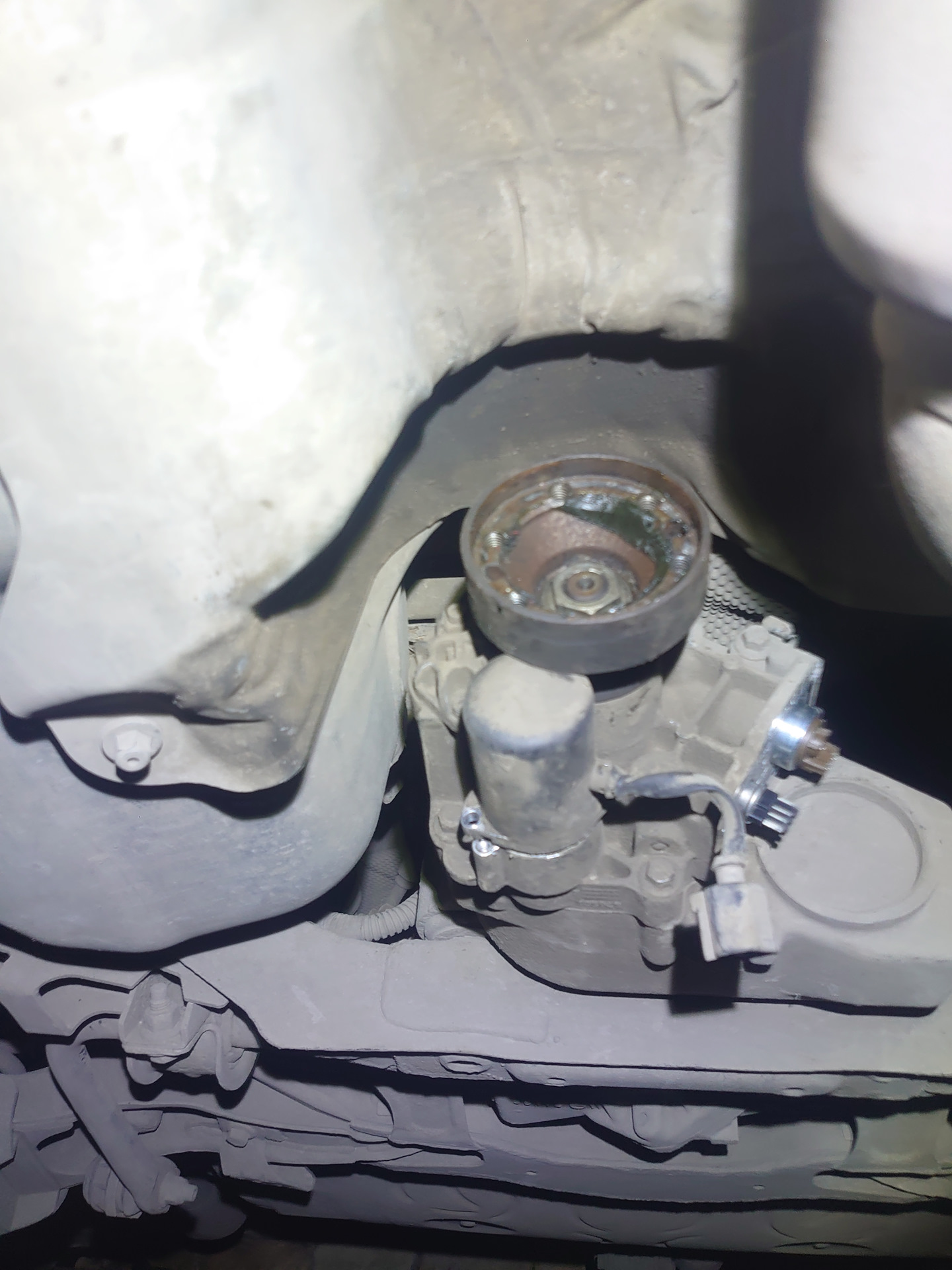

Фото: насос на муфте Haldex со снятым карданом
Насос сидит в муфте на заднем редукторе, и главная трудоёмкость — доступ: нужно снимать карданный вал со стороны редуктора (для удобства откручивают выхлопную трубу в месте соединения). Именно из-за этого объёма работ ремонт часто откладывают «до лучших времён». Раз кардан всё равно снят — полезно заодно оценить угловую передачу и подвесной подшипник; в VIDA по карданной теме есть смежная процедура — ШРУС карданного вала (B5254T3/B5254T7).

Полная ревизия узла по шагам:

1. Открутить выхлопную трубу в месте соединения (для удобства).
2. Снять кардан со стороны заднего редуктора.
3. Отцепить фишку блока управления (DEM).
4. Снять муфту Haldex, слив масло.
5. Снять фланец, затем насос и блок управления.
6. Заменить фильтр, вычистив его полость.
7. Разобрать, почистить и собрать пакет фрикционных дисков.

Попутно разумно: заменить фильтр Haldex и масло (годится неоригинал с допуском Volvo — залит RAVENOL AWD-H; подробности — в статье про обслуживание муфты) и промазать герметиком ввод кабеля в корпус моторчика — профилактика от влаги.

Обнадёживающий факт из ревизии на 293 000 км: задний редуктор на S40 тот же, что ставился на XC90, и для лёгкого седана имеет запас прочности — фрикционы без следов износа и перегрева, масло чистое (владелец его регулярно менял). Немного грязи в отсеке фильтра — норма.

Приработка или деградация?

После переборки насос может первое время работать с перерывами — и это не обязательно провал. Ключ — динамика интервалов (из обсуждения переборки):

• в одном случае после ремонта насос работал по 10 минут и отключался, но интервалы росли — щётки прирабатывались, в итоге AWD стал постоянным;
• в другом интервалы сокращались — насос деградировал, и понадобилась замена.

Уплотнения и аккуратность с проводкой

Если муфта запотевает маслом — под замену уплотнения моторчика (артикулы Volvo 31367940 и 30787687, аналог TruckTec Automotive 0337015; работы вместе с плановым ТО обошлись в 45 000 руб на 2021 год — чек общий, не только по муфте).

Внимание: После вмешательства сервиса в зоне муфты машина выдала каскад ошибок: «неисправность тормозов», иммобилайзер, ABS, отключённая стабилизация, приборка наматывала ~300 км на 1 км пробега, двигатель не заводился (помогало скидывание клеммы АКБ). Причина в посте не раскрыта, но вывод очевиден: при работах у муфты — предельное внимание к проводке и разъёмам.

Цены (ориентиры по годам)

На 2017 год: новый насос ~20 000 руб (в комментариях называли 18–19 тыс.), ремонт у известного мастера — 7500 руб плюс доставка и снятие/установка, челябинцы — 4000 руб (только 4-е и 5-е поколения), ремонт заменой электромотора на китайский — 5000 руб, ремкомплект — 1500 руб, нерабочий насос на запчасти — 4500 руб. На 2022 год: обменное восстановление в профильной конторе — те же 7500 руб, с гарантией.

Дополнительно

Для справки об устройстве: AWD на S40 II — подключаемый, примерно 70/30 при пробуксовке передних колёс. Замена DEM и датчика давления на детали от XC90 V8 меняет соотношение — тюнинг-лайфхак, в кейсах клуба не проверялся.

Все кейсы этой статьи — S40 II 2.5T AWD; на остальных AWD-версиях платформы P1 узел устроен так же, различия сводятся к поколению муфты.
