Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
Специальные инструменты
- 🔧 Щицы (для зажимов)
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Важная информация
Внимание: Используйте защитные перчатки и защитные очки при выполнении всех операций, так как существует вероятность разливания топлива.
Примечание: При работе с разъемами топливопровода убедитесь, что на них нет грязи.
Топливопровод, передний, замена
Снятие переднего топливопровода
Снимите:
- трубу угольного фильтра системы выделения паров топлива (1)
- верхнюю трубу подачи нагнетаемого воздуха (2).
Снимите нижнее крепление топливопровода.Отсоедините быстросъемный соединитель.
Примечание: Вытрите пролитое топливо.

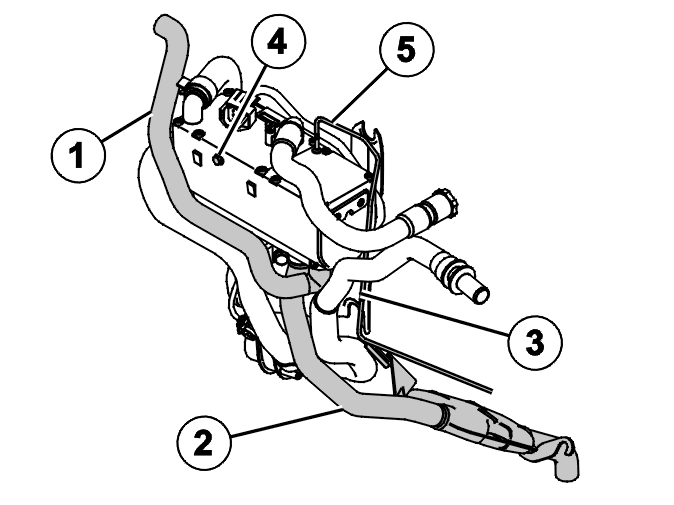

Отсоедините впускной шланг (1).Отсоедините систему выпуска выхлопных газов (2), но не снимайте ее. См.: Avgassystem bränsledriven tillsatsvärmare.
Снимите:
- топливопровод (3) с зажимного крепления
- винт крепления (4). Слегка отведите наружу обогреватель охлаждающей жидкости двигателя.
Положите бумагу вокруг верхнего топливного соединения на обогревателе охлаждающей жидкости двигателя.Отсоедините топливный шланг.
Подсказка: Используйте 🔧 Щицы (для зажимов), чтобы разблокировать зажимы.
Поднимите и снимите топливопровод.
Установка переднего топливопровода
Расположите топливопровод.
Установите верхнее топливное соединение, используя новый зажим.
Подсказка: Используйте 🔧 Щицы (для зажимов) для закрепления зажима.
Закрепите обогреватель охлаждающей жидкости двигателя в кронштейне. Затяните. См.: Åtdragningsmoment.
Установите:
- топливопровод в зажимном креплении
- систему выпуска выхлопных газов. См.: Avgassystem bränsledriven tillsatsvärmare
- впускной шланг
- нижний быстросъемный соединитель топливопровода. Закрепите топливопровод в нижнем креплении.
Примечание: Вытрите пролитое топливо.
Выполните заключительные операции. См. Завершение.
Топливопровод, центральный, замена
Снятие центрального топливопровода

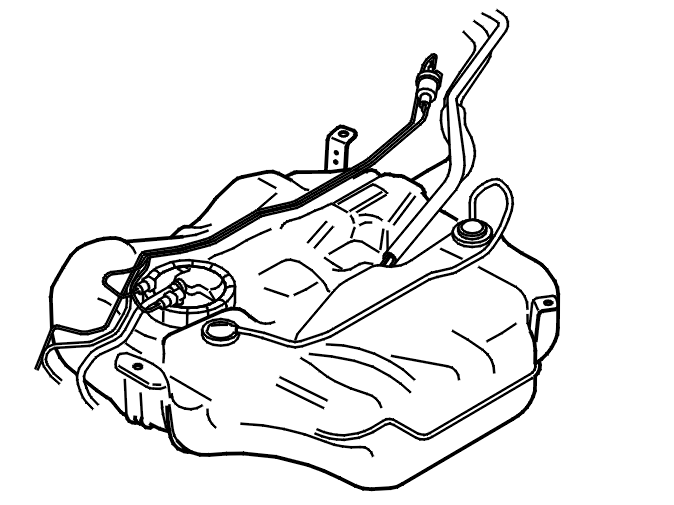

Поднимите автомобиль.
Снимите передний и задний быстросъемные соединители топливопровода.
Отсоедините топливопровод от точек крепления. Проложите топливопровод назад под передним элементом SIPS (Система защиты при боковом ударе).
Установка центрального топливопровода
Проложите топливопровод под передним элементом SIPS (Система защиты при боковом ударе). Закрепите топливопровод в точках крепления.
Установите передний и задний быстросъемные соединители топливопровода.
Выполните заключительные операции. См. Завершение.
Всасывающая труба, топливный бак, замена
Снятие всасывающей трубы
Снимите топливный бак. См.: Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank топливный бак Bränsletank.

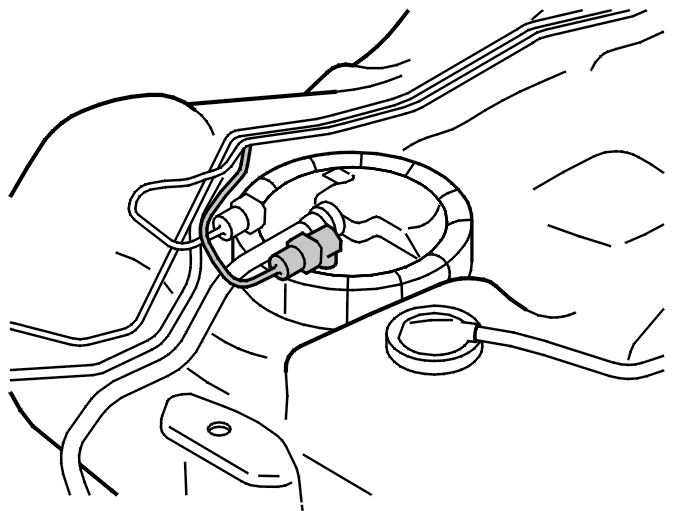

Положите бумагу вокруг соединения всасывающей трубы к блоку топливного бака.Освободите быстросъемный соединитель к всасывающей трубе.Поднимите всасывающую трубу.
Установка всасывающей трубы
Вдавите всасывающий шланг.
Подсоедините быстросъемный соединитель топливопровода. Должен быть отчетливо слышен щелчок.
Примечание: Вытрите пролитое топливо.
Установите на место топливный бак. См.: Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank Bränsletank топливный бак Bränsletank.
Выполните заключительные операции. См. Завершение.
Завершение
Проверка обогревателя охлаждающей жидкости двигателя
Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
