Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому допустимы некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов

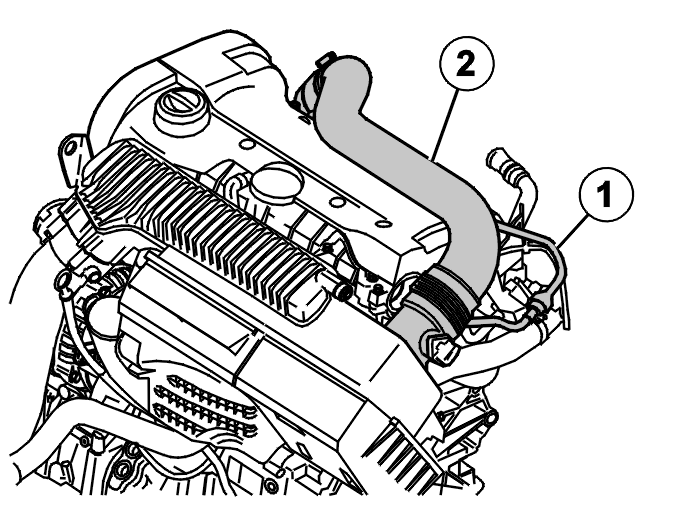

Снимите:
- шланг угольного фильтра системы выделения паров топлива (1) со впускного коллектора
- впускной коллектор (2) между воздухоочистителем и турбонагнетателем.
Снимите:
- зажимы шланга на датчике массового расхода воздуха
- зажимы шланга на турбонагнетателе
- винты впускного коллектора в головке цилиндров.
Снятие
Снятие выхлопной трубы обогревателя охлаждающей жидкости двигателя

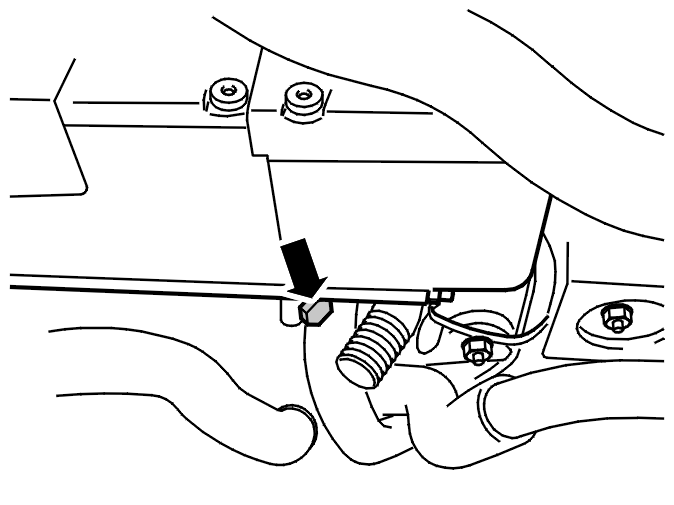

Стяните впускной шланг, закрывающий верхнее крепление системы выпуска выхлопных газов.Отодвиньте впускной шланг в сторону.Отсоедините верхнее крепление (как показано на иллюстрации). Выверните винт.
Поднимите автомобиль.
Снимите:
- правое переднее колесо
- щиток под автомобилем. Закреплено 7 зажимами.
Отсоедините водяной насос. См.: Vattenpump Bränsledriven tillsatsvärmare. Оставьте водяной насос висеть на шлангах.

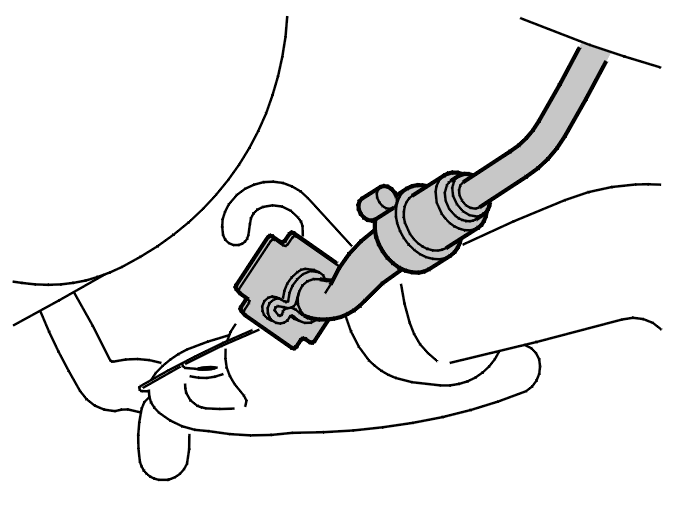

Снимите топливный шланг/трубу от выхлопной трубы обогревателя охлаждающей жидкости двигателя с быстросъемного соединителя под автомобилем.

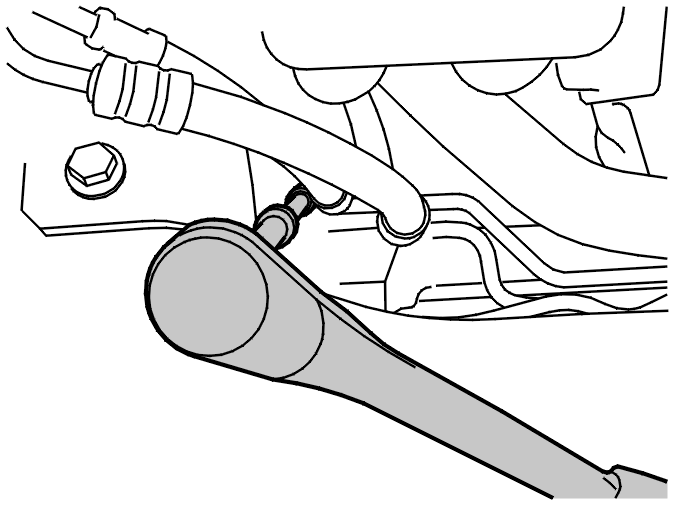

Отсоедините нижнее крепление под двигателем. Используйте длинный удлинительный стержень. Смотрите иллюстрацию.Потяните выхлопную трубу вниз сквозь правую надколесную дугу.
Установка
Установка выхлопной трубы обогревателя охлаждающей жидкости двигателя
Расположите выхлопную трубу. Выполните процедуру, начиная от правой надколесной дуги.
Завинтите, не затягивая, гайку на место на нижнем креплении. Пока не затягивайте.
Установите топливный шланг/трубу на быстросъемном соединителе под автомобилем.
Закрепите верхнее крепление. Затяните. См.: Åtdragningsmoment.
Установите впускной шланг.
Установите:
- винты впускного коллектора в головке цилиндров
- зажимы шланга на турбонагнетателе
- зажимы шланга на датчике массового расхода воздуха
- впускной коллектор между воздухоочистителем и турбонагнетателем
- шланг угольного фильтра системы выделения паров топлива со впускного коллектора.
Завершение
Установка компонентов и проверка обогревателя охлаждающей жидкости двигателя
Установите:
- правое переднее колесо
- нижнее крепление на гайке системы выпуска выхлопных газов. Затяните. См.: Åtdragningsmoment
- щиток под автомобилем при помощи 7 зажимов.
Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
