топливный бак (B5254T3, B5254T7)

Опорожните топливную систему. См.: Tryckavlastning bränslesystem.Опорожните топливный бак. См.: Bränsletanksdränering.

Снятие центрального глушителя

Снимите передний глушитель. См.: Ljuddämpare fram.

Снятие карданного вала

Снимите задний карданный вал. См.: Kardanaxel.

Примечание: При снятии карданного вала не создавайте нагрузку на катализатор. Подвесьте карданный вал в подходящем положении.

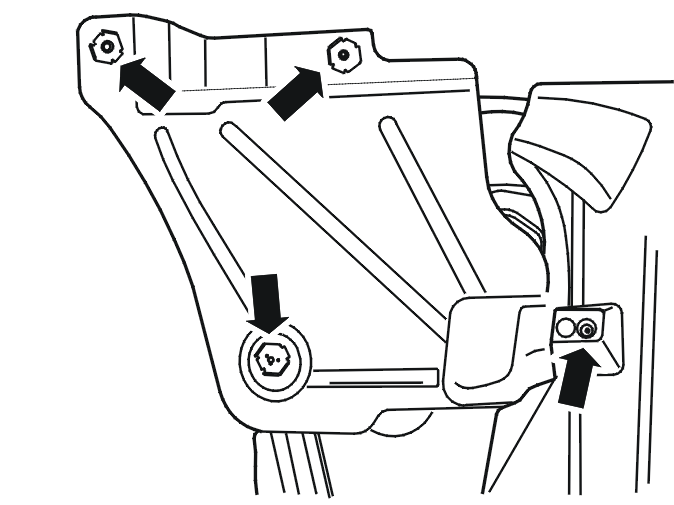

Снятие пластмассовой крышки, левая и правая стороны

Снимите следующее на обеих сторонах:

• 3 гайки
• винт
• пластмассовую крышку.

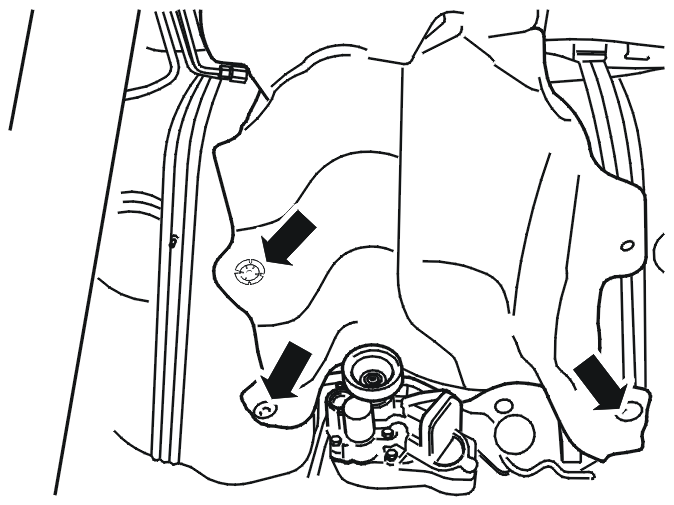

Снятие заднего теплоизоляционного щитка

Снимите:

• 3 пластмассовые гайки
• теплоизоляционный щиток.

Снятие топливного бака

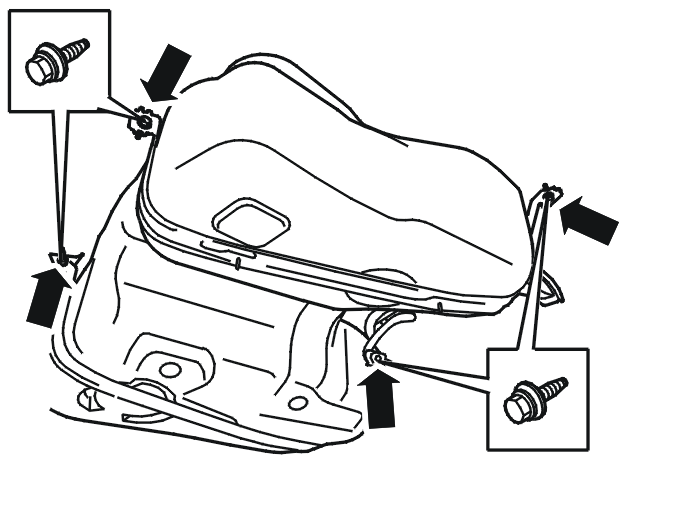

Выверните винты хомутов топливного бака, 4 шт.Снимите фиксирующие хомуты бака. Немного опустите бак.Используйте подъемную площадку

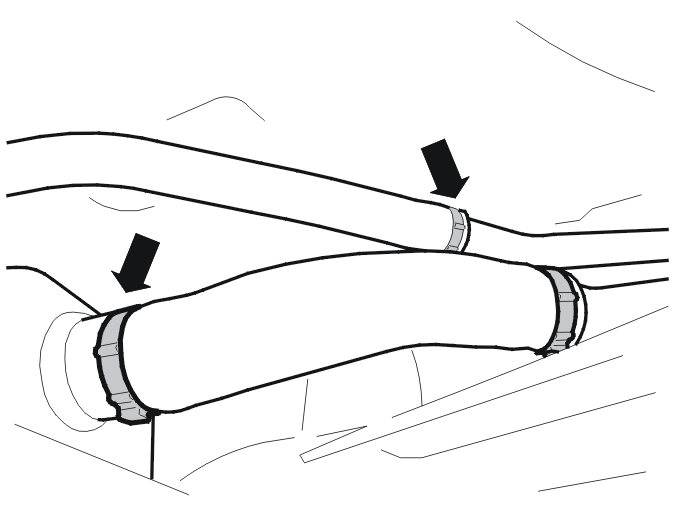

Снимите зажим для шланга, идущего к трубе топливной заливной горловины.

Примечание: Осторожно отсоедините шланг от трубы топливной заливной горловины. В баке может остаться топливо.

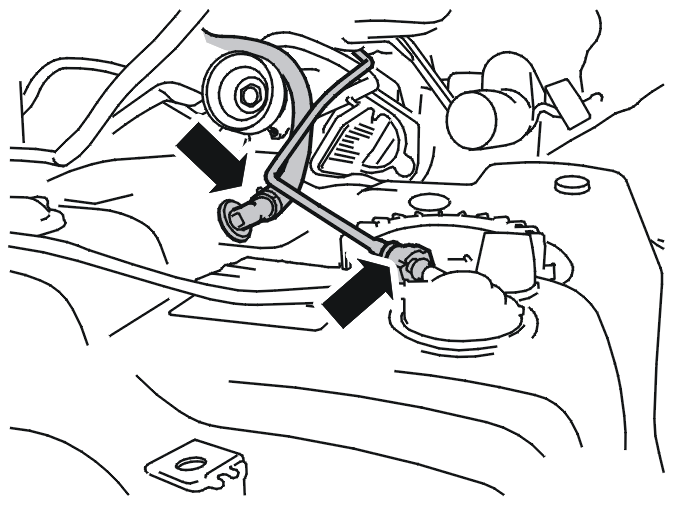

Снимите:

• шланг с зажимом для трубы откачки
• шланг с быстросъемным разъемом к емкости угольного фильтра.

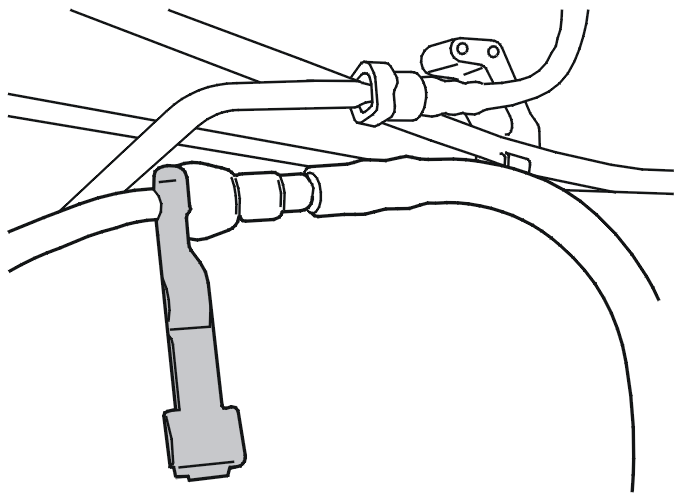

Снимите топливный шланг. Используйте 🔧 T9512666,

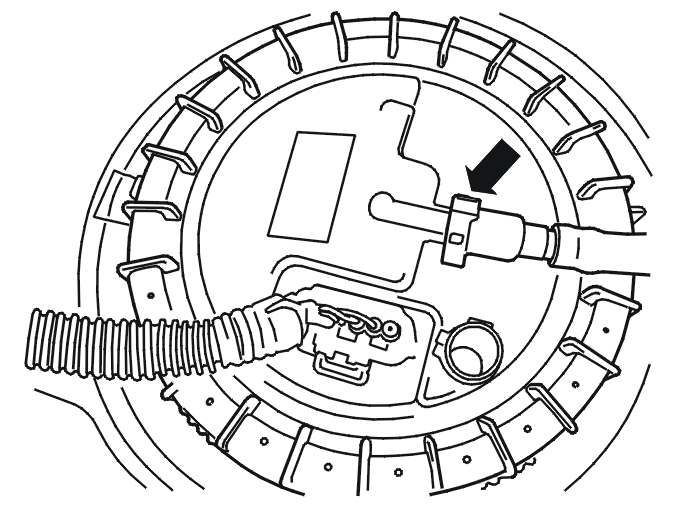

Снимите разъем датчика уровня. Стяните датчик уровня с его крепления.Осторожно опустите бак. Убедитесь в том, что ни проводка, ни шланги не зажимаются.Снимите топливный шланг с быстросъемным разъемом

Слейте оставшееся топливо. Снимите бак.

Перестановка компонентов

Снимите топливный насос. См.: Bränslepump.Установите топливный насос. См.: Bränslepump.Снимите датчик уровня на левой стороне. См.: Nivågivare bränsletank vänster.Установите датчик уровня на левой стороне. См.: Nivågivare bränsletank vänster.

Установка топливного бака

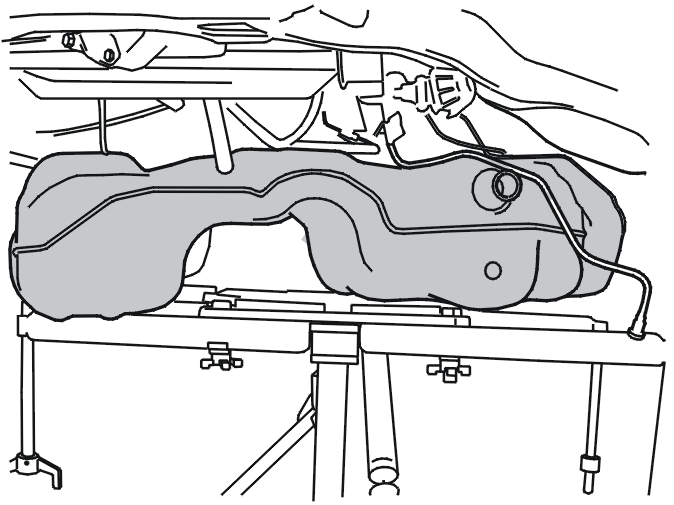

Положите бак на подкатной домкрат с держателем 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Поднимите бак так, чтобы он находился в 30 см от верхней части.

Установите:

• шланг с зажимом для трубы откачки
• шланг с быстросъемным разъемом к емкости угольного фильтра.

Установите:

• разъем датчика уровня
• 2 шланга с быстросъемным разъемом.

Поднимите топливный бак.

Установите:

• трубу топливной заливной горловины с зажимом
• фиксирующие хомуты бака. Используйте 4 винта M8.

Установка заднего теплоизоляционного щитка

Установите:

• теплоизоляционный щиток
• 3 пластмассовые гайки.

Установка пластмассовой крышки на левой и правой сторонах

Установите на обеих сторонах:

• пластмассовую крышку
• 3 гайки
• винт.

Установка карданного вала

Установите задний карданный вал. См.: Kardanaxel

Установка переднего глушителя

Установите передний глушитель. См.: Ljuddämpare fram.

Долейте топлива.

Установите предохранитель топливного насоса.
