топливный бак (B5244S4, B5244S5, B5254T3)

Слив топлива из топливной системы

Опорожните топливную систему. См.: Tryckavlastning bränslesystem.Опорожните топливный бак. См.: Bränsletanksdränering.

Снятие диагональных стоек

На обеих сторонах демонтируйте:

• 3 винта
• диагональные стойки под подрамником.

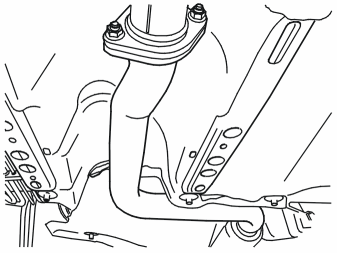

Снятие системы выпуска выхлопных газов

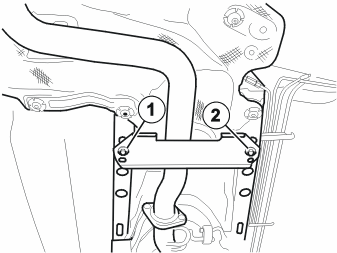

Снимите:

• 2 гайки передней выпускной трубы

• винт (1) поперечины
• выньте винты (2) и отведите поперечину в сторону

• резиновое крепление передней выпускной трубы

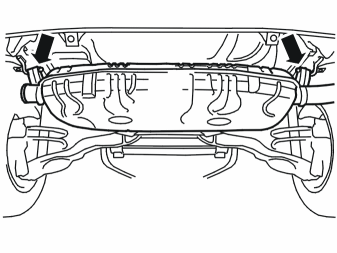

• 2 резиновых крепления заднего глушителя

Снятие левого воздушного дефлектора

Снимите:

• 2 пластмассовые гайки (1)
• винт (2)
• воздухоотражатель.

Снятие амортизатора

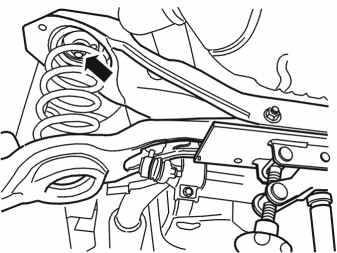

Подсказка: Установите передвижной домкрат под боковое звено и слегка поднимите.

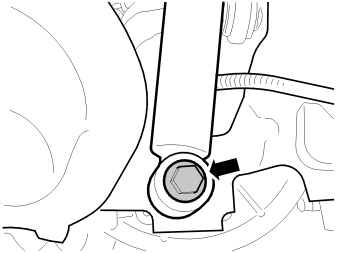

На обеих сторонах демонтируйте:

• болт, 1 шт.
• амортизатор с бокового звена.

Опускание подрамника

Примечание: Убедитесь, что никакие кабели или шланги не натягиваются и не зажимаются при опускании подрамника.

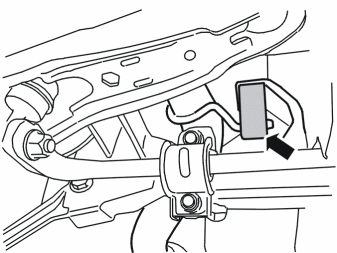

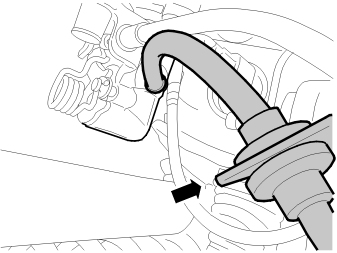

Установите передвижной домкрат под подрамник.Вытяните тормозной шланг из его кронштейна с обеих сторон.

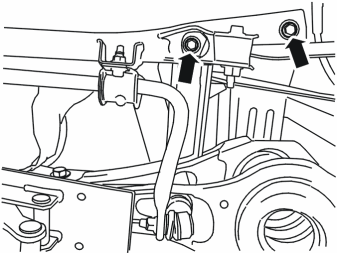

Снимите:

• винты с обеих сторон

• 2 x винта c обеих сторон.

Опустите подрамник приблизительно на 5 см. Убедитесь, что никакие кабели или шланги не натягиваются и не зажимаются при опускании подрамника.

Снятие заднего теплоизоляционного щитка

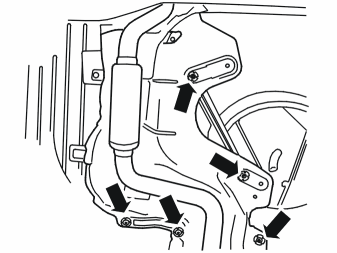

Снимите:

• 5 пластмассовых гаек.
• теплоизоляционный щиток.

Снятие топливного бака

Снимите:

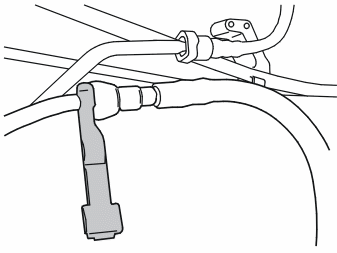

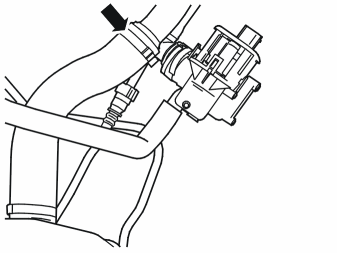

• быстросъемный соединитель топливопровода под баком. Используйте: 🔧 T9512666,

• трубу топливной заливной горловины.

Примечание: Осторожно отсоедините шланг от трубы топливной заливной горловины. В баке может остаться топливо.

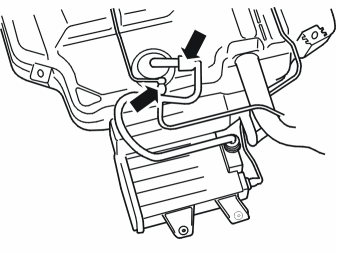

Снимите трубу с быстросъемными соединителями, x 2.

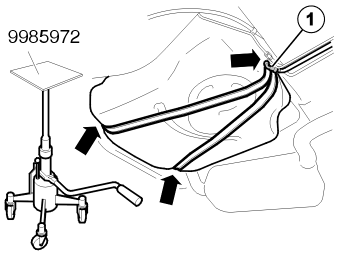

Установите под топливный бак передвижной домкрат с держателем 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).

Снимите:

• болты хомута топливного бака, 3 шт.
• хомут топливного бака. Немного опустите топливный бак.

• разъем датчика уровня
• топливный бак
• быстроразъемный соединитель топливопровода.

Перестановка компонентов

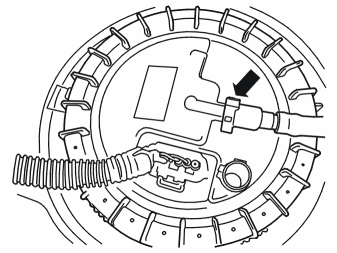

Примечание: Переставьте топливный насос (FP) на новый топливный бак. См.: Bränslepump och nivågivarenhet Bränslepump och nivågivarenhet Bränslepump och nivågivarenhet.

Установка топливного бака

Установите:

• разъем на датчике уровня
• топливопровод.

Поднимите топливный бак.

Установите:

• фиксирующие хомуты бака. Используйте 3 винта M8

• трубы и быстроразъемные соединители емкости угольного фильтра топливного бака, x 2

• трубу топливной заливной горловины
• топливопровод под топливным баком.

Положите бак на передвижной домкрат с держателем 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Поднимите бак так, чтобы он находился в 30 см от верхней части.

Установка заднего теплоизоляционного щитка

Установите:

• теплоизоляционный щиток
• 5 пластмассовых гаек.

Установка подрамника

Примечание: Убедитесь, что никакие кабели / шланги не придавливаются или не зажимаются при установке подрамника.

Поднимите подрамник. Убедитесь, что установочные штифты входят в свои отверстия в кузове.Поставьте 2 винта с обеих сторон. Затяните. См.: Åtdragningsmoment

Установите:

• винты c обеих сторон. Затяните. См.: Åtdragningsmoment.Уберите подъемную площадку.

• тормозной шланг в кронштейне с обеих сторон.

Установка амортизатора

Немного поднимите боковое звено.

Установите на обеих сторонах:

• амортизатор
• винт. Затяните. См.: Åtdragningsmoment

Установка системы выпуска отработавших газов

Установите:

• систему выпуска выхлопных газов, используя новый комплект фланцев
• 2 гайки M10
• резиновые крепления

• 2 винта M8.

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: .

Установка воздухоотражателя слева

Установите:

• воздухоотражатель
• 2 пластмассовые гайки (1)
• винт (2).

Установка диагональных стоек

Установите на обеих сторонах:

• диагональные стойки
• винты M12, 3 шт. Затяните согласно Åtdragningsmoment.

Доливка топлива

Долейте топлива.

Установите предохранитель топливного насоса (FP).
