топливный бак (B5254T3, B5254T7)

Опорожните топливную систему. См.: Tryckavlastning bränslesystem.Опорожните топливный бак. См.: Bränsletanksdränering.

Снятие среднего глушителя

Снимите средний глушитель, см.: .

Снятие карданного вала

Снимите заднее крепление карданного вала, см.: Kardanaxel.

Примечание: При снятии карданного вала не создавайте нагрузку на катализатор. Подвесьте карданный вал в подходящем положении.

Снятие пластмассовой защитной крышки, левая и правая сторона

Снимите следующее на обеих сторонах:

• 3 гайки
• винт
• пластмассовую защитную крышку.

Снятие задней термозащитной крышки

Снимите:

• 3 пластмассовых гайки
• термозащитная крышка.

Снятие топливного бака

Ослабьте винты хомута бака, 4 шт.Снимите фиксирующие хомуты бака. Немного опустите бак.Пользуйтесь подъемником

Снимите зажим шланга на заливной горловине.

Примечание: Осторожно отсоедините шланг от трубы топливной заливной горловины. В баке может остаться топливо.

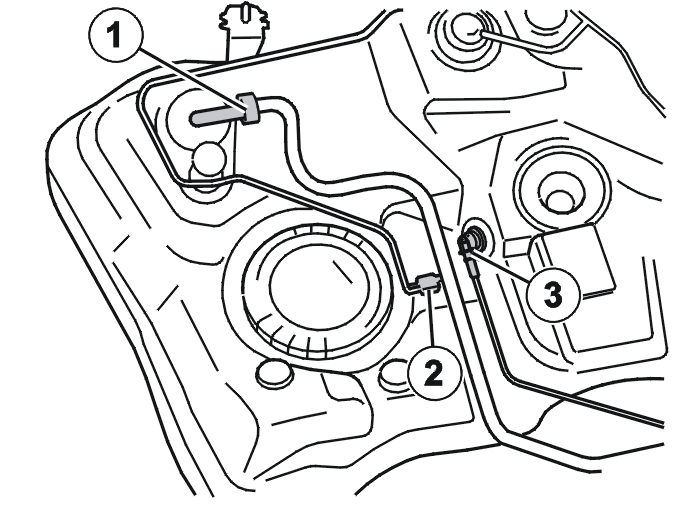

Снимите:

• шланг с быстросъемным разъемом (1) на держатель угольного фильтра
• шланг с быстросъемным разъемом (2)
• шланг с быстросъемным разъемом (3) на выпускную трубку.

Снимите топливный шланг. Используйте 🔧 T9512666,

Снимите электрический разъем датчика уровня и вытяните его из его крепления.Осторожно опустите бак и проследите, чтобы не были передавлены никакие провода или шланги.Снимите топливный шланг с быстросъемным разъемом

Слейте оставшееся топливо и снимите бак.

Перестановка компонентов

Снимите топливный насос. См.: Bränslepump.Установите топливный насос, см.: Bränslepump.Снимите датчик уровня на левой стороне, см.: Nivågivare bränsletank vänster.Установите датчик уровня на левой стороне, см.: Nivågivare bränsletank vänster.

Установка топливного бака

Положите бак на подкатной домкрат с держателем 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ).Поднимите бак так, чтобы он находился в 30 см от верхней части.

Установите:

• шланг с быстросъемным разъемом (3) на выпускную трубку
• шланг с быстросъемным разъемом (1) на держатель угольного фильтра
• шланг с быстросъемным разъемом (2)
• топливный шланг с быстросъемным разъемом, 2 шт.
• разъем датчика уровня.

Поднимите топливный бак.

Установите:

• трубка заливной горловины с зажимом
• фиксирующие хомуты бака, используйте 4 винта M8.

Установка задней термозащитной крышки

Установите:

• термозащитная крышка
• 3 пластмассовых гаек.

Установка пластмассовой защитной крышки с левой и с правой стороны

Установите на обеих сторонах:

• пластмассовую защитную крышку
• 3 гайки
• винт.

Установка карданного вала

Установите задний карданный вал согласно Kardanaxel

Установка среднего глушителя

Установите глушитель согласно: .

Долейте топлива.

Установите предохранитель топливного насоса.
