Снятие/установка топливного насоса высокого давления (ТНВД)

Подготовка

Снимите:

• Крышку двигателя
• Отрицательный провод с аккумуляторной батареи
• Кронштейн шланга усилителя руля на крышке ремня газораспределительного механизма.
• Крышку с ТНВД.
• Поверните рулевое колесо до упора вправо. Выверните пробку отверстия коленчатого вала.

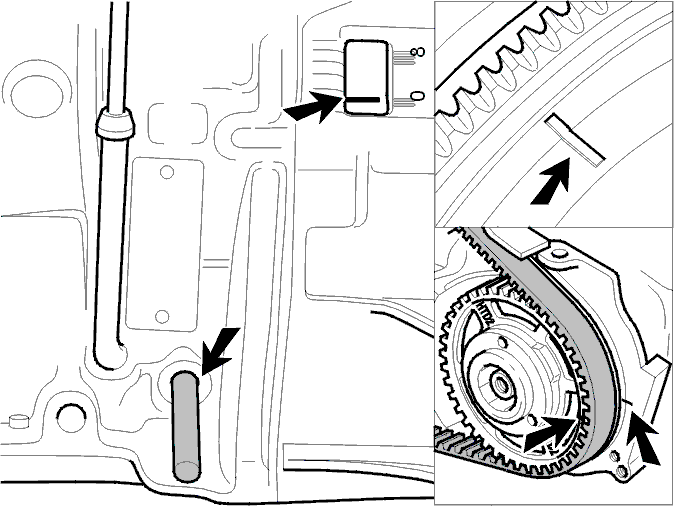

Установите поршень цилиндра 1 в верхнюю мертвую точку (в.м.т.)

• Поверните коленчатый вал в положение в.м.т. для цилиндра 1 (со стороны маховика). Оба кулачка распределительного вала для цилиндра 4, видимые через отверстие маслоналивной горловины, должны слегка прижиматься к коромыслам. Метки на маховике/картере сцепления и зубчатом колесе впрыска/щитке должны располагаться друг напротив друга.
• Выверните пробку с нижней правой стороны рядом с трубкой масломерного щупа и вставьте 8 мм стопорный штифт в резьбовое отверстие (в паз на поверхности коленчатого вала).
• Убедитесь, что коленчатый вал застопорен.

Примечание: Нанесите метку на крепление ТНВД и распределительный вал.

Смонтируйте подъемный кронштейн и подъемный крюк

• Освободите крепление трубки из подъемной проушины.
• Смонтируйте подъемный кронштейн 🔧 LYFTBYGEL (HÖJNING MOTOR) и установите подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40 в переднюю подъемную проушину.
• Немного приподнимите двигатель.

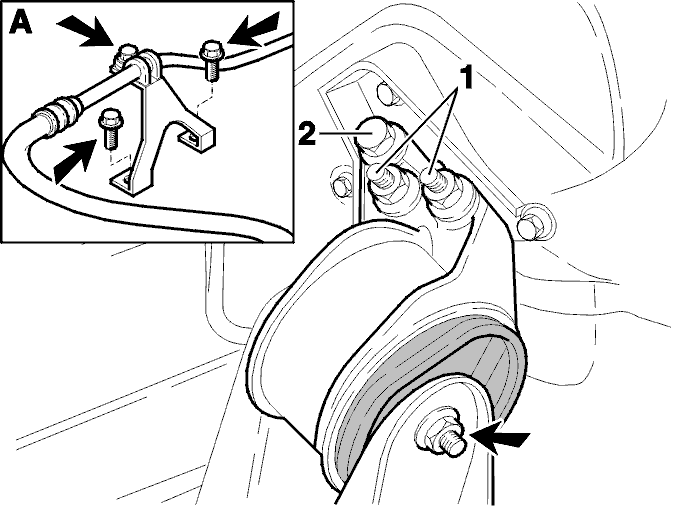

Снимите крепление двигателя (со стороны распределительного механизма)

• Автомобили с кондиционером: Снимите опору (А).
• Выверните винт из кузова.
• Отверните 2 гайки (1) и выверните винт (2) из крепления.
• Снимите крепление и резиновый элемент.

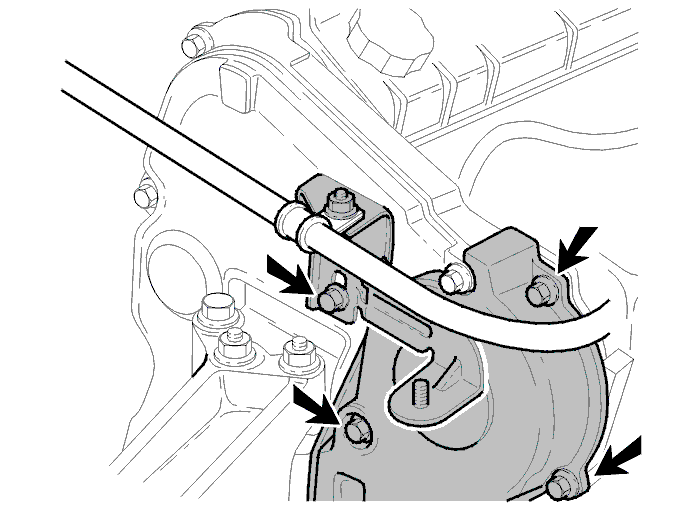

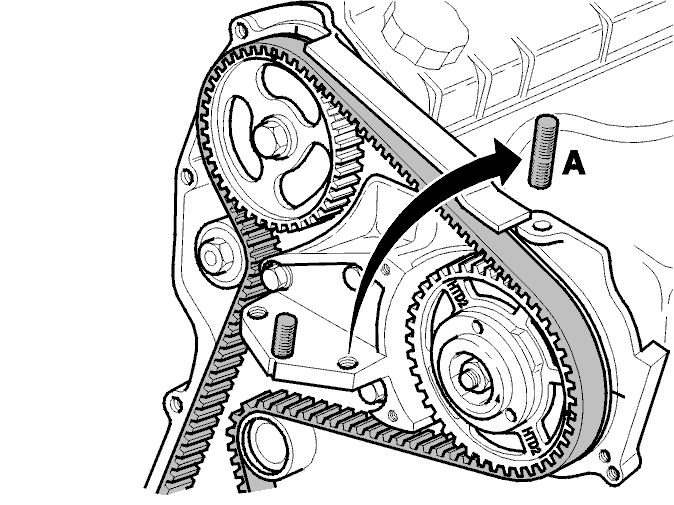

Выверните шпильки из крепления

Снимите:

• Выверните шпильку (А).
• Снимите крышку ремня газораспределительного механизма.

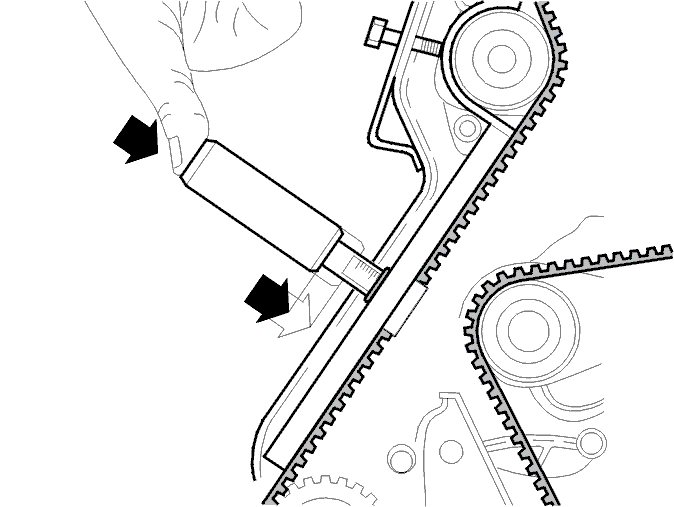

Проверьте натяжение ремня газораспределительного механизма

Примечание: Проверьте натяжение ремня газораспределительного механизма на холодном двигателе перед снятием ТНВД.

Натяжение ремня должно находиться в пределах 6,5 - 9,5.

Замените ремень газораспределительного механизма, если натяжение выходит за пределы нормы

При повторном использовании ремня установите его прежнее натяжение.

Проверьте натяжение ремня, Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

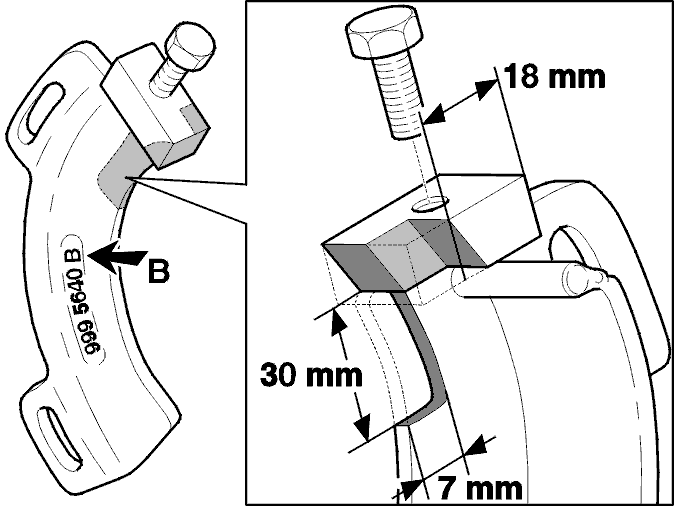

Доработка специального инструмента 999 5640

Доработайте специальный инструмент 🔧 MOTHÅLL(KUGGREMSHJUL INST.DIESELPUMP) F8QT S40,V40 согласно рисунку.

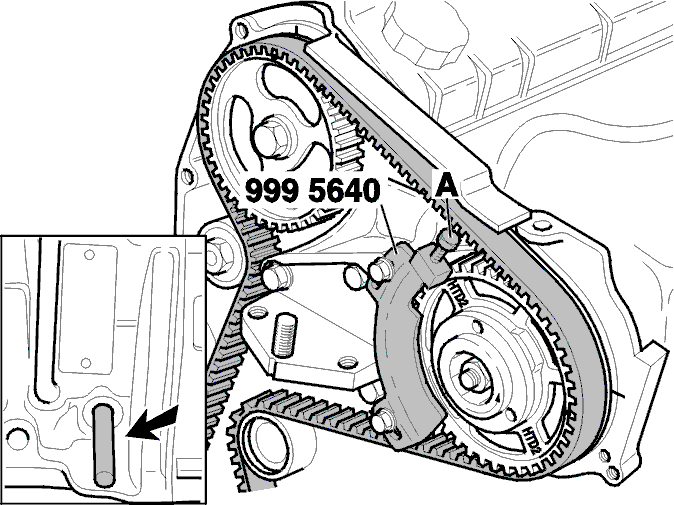

Установите специальный инструмент 999 5640

• Смонтируйте стопорный инструмент 🔧 MOTHÅLL(KUGGREMSHJUL INST.DIESELPUMP) F8QT S40,V40.
• Зафиксируйте инструмент. Используйте винты M6x10.
• Затяните моментом: 10 Н·м.
• Затяните винт (А) пальцами.

Снимите зубчатое колесо с ТНВД

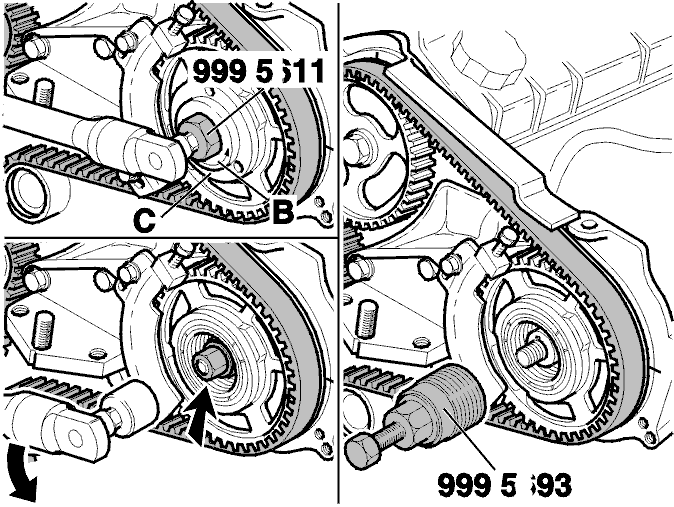

Двигатель номер -003535 (не вариант HTD2)

• Установите специальный инструмент 🔧 SEXKANTSHYLSA 27 UTVÄNDIG (INST/DIESELPUMP)D19T в гайку с шестигранником (В).
• Отверните гайку с шестигранником (B) по часовой стрелке.
• Снимите фланец (С)
• Отверните гайку с вала насоса против часовой стрелки.
• Установите специальный инструмент 🔧 AVDRAGARE (KUGGREMSHJUL/DIESELPUMP) S40, V40 в зубчатое колесо,поворачивая против часовой стрелки.
• Спрессуйте зубчатое колесо с вала ТНВД.
• Снимите специальный инструмент 🔧 AVDRAGARE (KUGGREMSHJUL/DIESELPUMP) S40, V40.

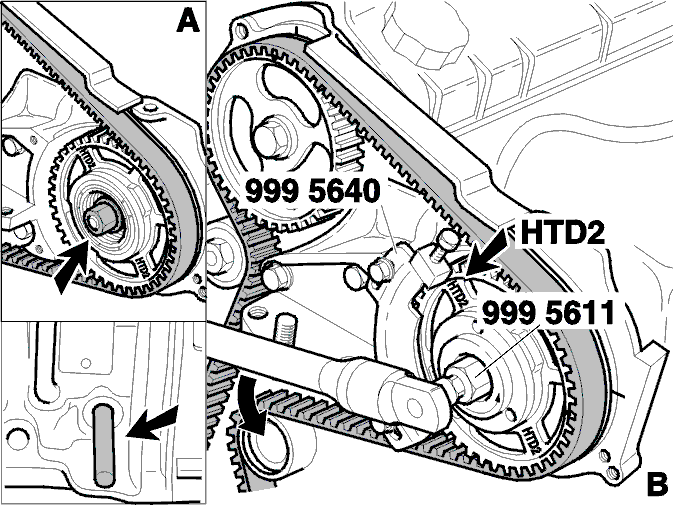

Двигатель номер 003536- (вариант HTD2)

• Установите специальный инструмент 🔧 SEXKANTSHYLSA 27 UTVÄNDIG (INST/DIESELPUMP)D19T в гайку с шестигранником (В).
• Отверните гайку с шестигранником (B) на 1/4 оборота по часовой стрелке.
• Отверните гайку с вала насоса против часовой стрелки. (A)

Примечание: Гайка спрессует зубчатое колесо с вала ТНВД.
- Отверните гайку с шестигранником (B) по часовой стрелке.
- Снимите фланец (С)
- Отверните гайку с вала насоса против часовой стрелки.

Снимите трубки форсунок

Осторожно: Предварительно тщательно очистите ТНВД, чтобы предотвратить попадание грязи в ниппели и трубки форсунок.

Снятие/установка инжектора (инжекторов) и трубки (трубок).

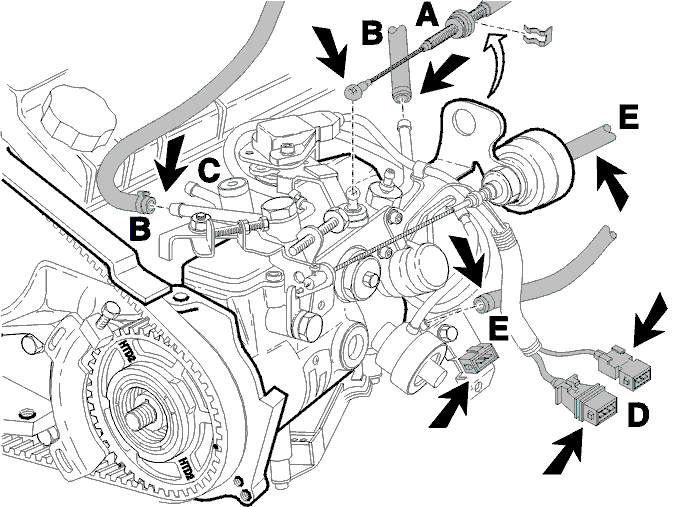

Снимите компоненты ТНВД

Снимите:

• трос (А) управления дроссельной заслонкой.
• шланги (В) подачи и возврата топлива.
• Возвратный шланг с форсунок (С).
• соединители (D) (3 шт.)
• вакуумные шланги (E) (2 шт.).

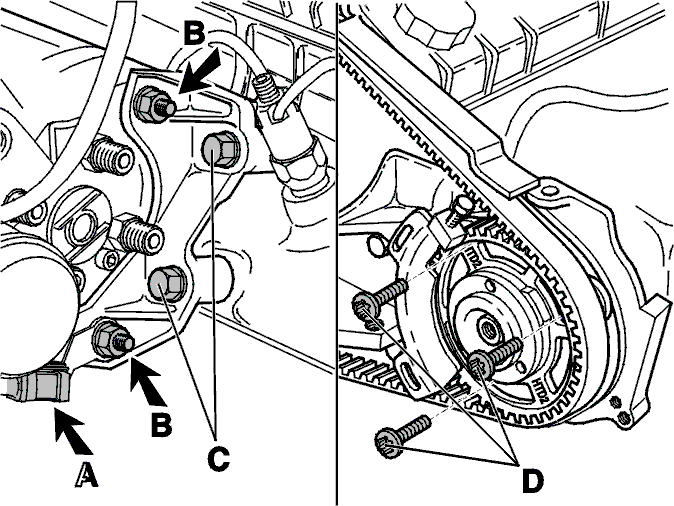

Снимите ТНВД

Снимите:

• Винт (А) и отведите кронштейн в сторону.
• 2 болта с гайками (В).
• Винты (С) из заднего крепления и снимите кронштейн.
• 3 винта (D) (Torx 30).
• Топливный насос высокого давления (ТНВД).

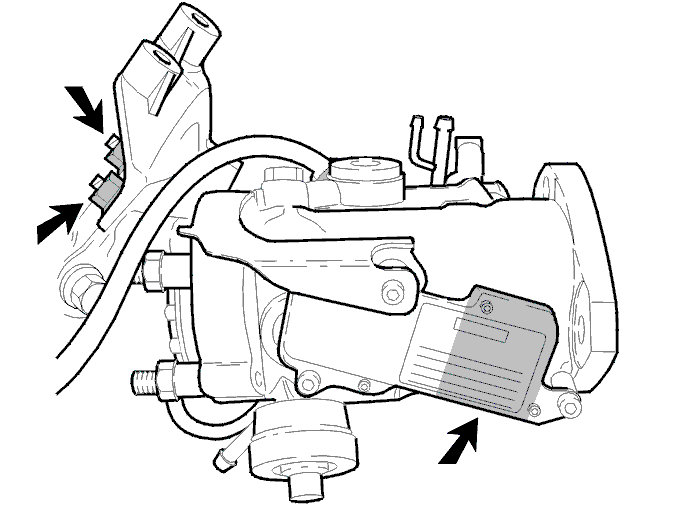

Переставьте компоненты на новый ТНВД

Переставьте:

• заднее крепление, передний резиновый элемент и кольцо
• Модуль кодированного пуска. Замена модуля кодированного пуска двигателя или Замена запорного клапана с интегрированным модулем кодированно го пуска двигателя.
• Поставьте шпонку на вал насоса.

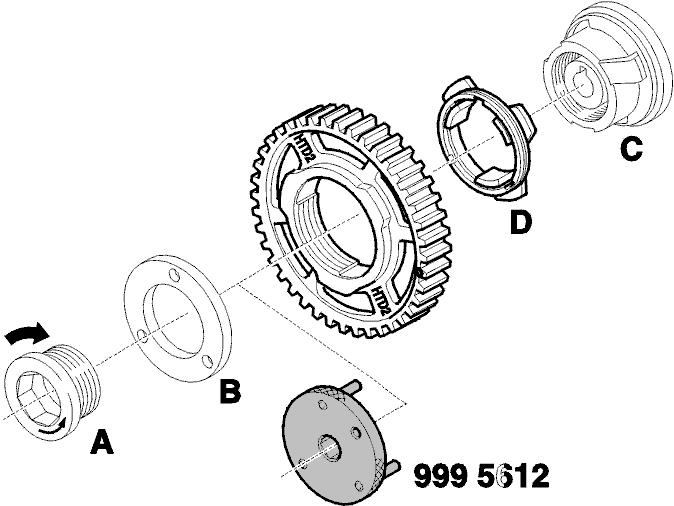

При замене зубчатого колеса ТНВД

Осторожно: Во избежание проблем с регулировкой ТНВД важно, чтобы зубчатое колесо было установлено в базовое положение.

• Отверните гайку с шестигранником (B) по часовой стрелке. Снимите фланец (В)
• Снимите ступицу (С).
• Поверните узел регулировочного кольца (D) в зубчатом колесе против часовой стрелки с помощью специального инструмента 🔧 JUSTERNYCKEL (INSTÄLLNING DIESELPUMP) D19T.
• Поверните регулировочное кольцо обратно на 1,5 оборота с помощью специального инструмента 🔧 JUSTERNYCKEL (INSTÄLLNING DIESELPUMP) D19T.
• Вставьте в зубчатое колесо ступицу (С).

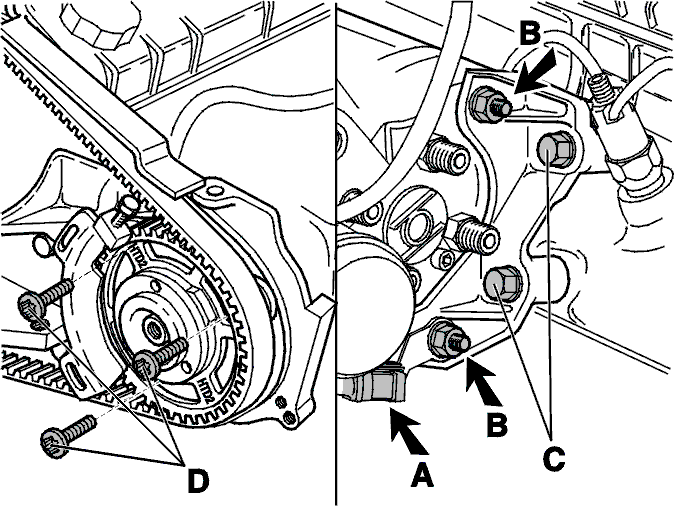

Установите ТНВД

Осторожно: При установке ТНВД на зубчатое колесо внимательно проверьте положение шпонки.

Установите ТНВД в крепление.Поставьте 3 винта torx (D) и затяните их. Затяните моментом: 29 Н·м.

• Установите кронштейн и затяните пальцами винты (С).
• Поставьте болты (В) и гайки. Затяните моментом: 24 Н·м.
• Затяните винты (С). Затяните моментом 20 Н·м.
• Смонтируйте кронштейн жгута проводки и поставьте винт (А).

Установка компонентов на ТНВД

Установите:

• вакуумные шланги (E) (2 шт.)
• соединители (D) (3 шт.)
• Возвратный шланг форсунок (С)
• шланг (В) подачи и возврата топлива
• трос (А) управления дроссельной заслонкой.

Смонтируйте трубки форсунок

Снятие/установка инжектора (инжекторов) и трубки (трубок).

Затяните зубчатое колесо ТНВД

А. Затяните гайку зубчатого колеса

• Затяните пальцами гайку ТНВД по часовой стрелке.
• Затяните гайку моментом:

В. Гайку с шестигранником

• Поставьте фланец и гайку с шестигранником.
• Установите специальный инструмент 🔧 SEXKANTSHYLSA 27 UTVÄNDIG (INST/DIESELPUMP)D19T в гайку с шестигранником и затяните против часовой стрелки моментом 90 Н·м.

Отрегулируйте ремень газораспределительного механизма

Ремни газораспределительного механизма и привода вспомогательн ых агрегатов

Отрегулируйте ТНВД

См. Насос для впрыска топлива, проверка / регулировка.

Прокачайте топливную систему

Топливный фильтр.

Проверьте/отрегулируйте частоту холостого хода (двигатель при рабочей температуре)

Проверка/регулировка частоты холостого хода
