Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2003–2006 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T4 | 2006–2011 |
| XC90 | D5244T5 | 2008–2011 |
Специальные инструменты
- 🔧 Монтировка (снятие - приводной вал/коробка передач) вариант B
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Внимание: Не используйте магниты или магнитные инструменты вблизи зубчатого колеса/ведущей оси или ступицы колеса. Намагниченное зубчатое колесо утрачивает свою функцию, что ведет к установке кодов неисправности.
Примечание: Намагниченное зубчатое колесо/ведущую ось или ступицу колеса необходимо заменить на новое.
Подготовительные работы
Слив масла
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Слейте жидкость для коробки передач. См. Угловая передача / корпус цепи, замена.
Слейте жидкость для коробки передач из 4T65AWD, см. Замена уплотнения ведущей шестерни угловой передачи.
Снятие
Снятие приводного вала со ступицы колеса
Чтобы снять приводной вал со ступицы колеса, см. Приводной вал, передний левый, замена.

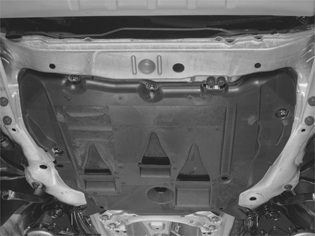

Снятие брызговика
Примечание: Применимо только к автомобилям с коробкой передач AW55-50, AW50AWD или M66AWD.
Снимите брызговик под двигателем.

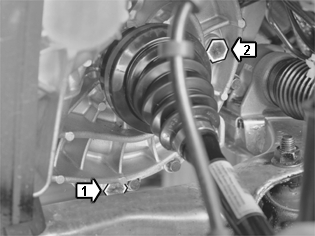

Слив жидкости для коробки передач
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Соберите масло в емкость.Снимите сливную пробку. Слейте масло. Установите заглушку с новой прокладкой. Затяните. См. Момент затяжки.
Снятие приводного вала
Примечание: Применимо только к автомобилям с коробкой передач AW55-50, AW50AWD или M66AWD.
Снимите крышку подшипника приводного вала.Держите пружинную стойку в опущенном положении. Вытяните приводной вал.
Применимо к автомобилям с номером шасси, начиная с 1354116-
Используйте: 🔧 Инструмент для запрессовывания и 🔧 Гидравлическое отверстие, цилиндр.
Снятие приводного вала, продолжение
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Отсоедините приводной вал. Используйте монтировку 🔧 Монтировка (снятие - приводной вал/коробка передач) вариант B B (модифицирована согласно бюллетеню по инструментам). Удерживайте пружинную стойку отведенной в сторону и снимите приводной вал. Не повредите уплотнительное кольцо в корпусе цепи при снятии приводного вала.
Установка приводного вала
Примечание: Моменты затяжки см. Момент затяжки.
Установка приводного вала в коробку передач
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.

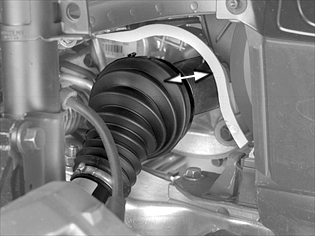

Смажьте сопрягаемую поверхность приводного вала. Используйте масло номер 116 1745-3 (1-литровая емкость).Вдавите приводной вал в коробку передач. Убедитесь, что стопорное кольцо находится в канавке в коробке передач.Потяните за универсальный шарнир, чтобы убедиться, что приводной вал закреплен.
Примечание: Не тяните за приводной вал, так как осевые ведущие шестерни не выдерживают больших нагрузок.
Установка приводного вала в коробку передач, продолжение
Примечание: Применимо только к автомобилям с коробкой передач AW55-50, AW50AWD или M66AWD.
Установите приводной вал и крышку подшипника. Используйте два винта M8. Затяните.
Установка приводного вала на ступице колеса
Чтобы установить приводной вал на ступице колеса, см. Приводной вал, передний левый, замена.
Заполнение маслом
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Долейте новое масло. См. Масло коробки передач, замена.
Установка брызговика
Примечание: Применимо только к автомобилям с коробкой передач AW55-50, AW50AWD или M66AWD.
Установите брызговик под двигателем.
Установка колес
Установите колесо. См. Установка колес.
Завершение
Заливка масла и проверка его уровня
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Залейте через трубку щупа для измерения уровня. Залейте столько же масла, сколько было слито из коробки передач.
Примечание: Сорт масла: только масло Dexron III ATF (с лицензией G).
Трансмиссионное масло Volvo номер 116 1521-8 (1 литр), 116 1621-6 (4 литра).
Проверьте уровень масла. См. Уровень масла, проверка.
