Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | B6294T | 2003–2006 |
| XC90 | D5244T | 2003–2006 |
| XC90 | D5244T4 | 2006–2011 |
| XC90 | D5244T5 | 2008–2011 |
Внимание: Не используйте магниты или магнитные инструменты вблизи зубчатого колеса/ведущей оси или ступицы колеса. Намагниченное зубчатое колесо утрачивает свою функцию, что ведет к установке кодов неисправности.
Примечание: Намагниченное зубчатое колесо/ведущую ось или ступицу колеса необходимо заменить на новое.
Подготовительные работы
Слив масла
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Слейте масло из коробки передач Угловая передача / корпус цепи, замена
Слейте масло из коробки передач для 4T65AWD, см. Замена уплотнения ведущей шестерни угловой передачи.
Снятие
Снятие шарового шарнира с рычага управления
Снимите:
- колесо
- винт приводного вала. Удерживайте, поместив отвертку в отверстия тормозного диска. Вбейте/вдавите конец приводного вала в ступицу приблизительно на 20-25 мм
- гайку шарового шарнира/рычага управления. Если шестерня шарового шарнира сдвигается, удерживайте конец выступа. Используйте гаечный ключ torx
Снимите втулку шарового шарнира с поперечной тяги (обе стороны)
Снимите втулку шарового шарнира с поперечной тяги. Шаровой шарнир, замена
Снятие приводного вала со ступицы колеса
Отсоедините рычаг управления от шестерни шарового шарнира.Потяните рычаг управления вниз. Используйте рычаг 🔧 Рычаг чтобы сдвинуть шпиндель колеса в сторону. Одновременно установите защитный рукав 🔧 ЗАЩИТНАЯ НАСАДКА (ЗАЩИТА-ШАРОВОЙ ШАРНИР, ВЕДУЩАЯ ШЕСТЕРНЯ) P800 на шестерню шарового шарнира. Удерживайте рукав на месте при помощи гайки шарового шарнира.Снимите со ступицы ведущую ось.
Применимо к автомобилям с номером шасси, начиная с 1354476-
Используйте: 🔧 Инструмент для запрессовывания и 🔧 Гидравлическое отверстие, цилиндр.
Снятие брызговика под двигателем
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Снимите брызговик под двигателем.
Слив жидкости для коробки передач
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Соберите масло в емкость.Снимите сливную пробку. Слейте масло. Установите заглушку с новой прокладкой. Затяните. См. Момент затяжки.
Снятие приводного вала с коробки передач
Примечание: Применимо только к автомобилям с коробками передач AW55-50 или AW50AWD.
Пользуйтесь монтировкой 🔧 Монтировка (снятие - приводной вал/коробка передач) вариант BПоверните корпус универсального шарнира так, чтобы монтировка оказалась как можно дальше в шарнире.Выньте приводной вал из коробки передач. Убедитесь, что конец приводного вала не наносит повреждение уплотнению.
Снятие приводного вала с коробки передач, продолжение
Примечание: Применимо только к автомобилям с коробкой передач M66AWD и приводным валом с треножным соединением.

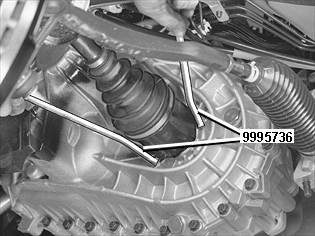

Расположите два инструмента друг напротив друга. Отсоедините приводной вал.
Примечание: Автомобили с крестовыми соединениями приводного вала и коробкой передач M66AWD. Используйте монтировку 🔧 Монтировка (снятие - приводной вал/коробка передач) вариант B, как упомянуто выше.
Выньте приводной вал из коробки передач. Убедитесь, что конец приводного вала не наносит повреждение уплотнению.
Установка
Установка приводного вала в коробку передач
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Смажьте сопрягаемую поверхность приводного вала.Используйте масло номер 116 1521-8 (1-литровая емкость).Вдавите приводной вал в коробку передач. Убедитесь, что стопорное кольцо находится в канавке на коробке передач, потянув за универсальный шарнир.
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Смажьте сопрягаемую поверхность приводного вала.Используйте масло номер 116 1745 (1-литровая емкость).Вдавите приводной вал в коробку передач. Убедитесь, что стопорное кольцо находится в канавке на коробке передач, потянув за универсальный шарнир.
Примечание: Не тяните за приводной вал, так как осевые ведущие шестерни не выдерживают больших нагрузок.
Установка приводного вала на ступице колеса
Смажьте шлицы приводного вала ступицы колеса. Используйте небольшое количество масла.Держите рычаг управления в опущенном положении, как при снятии. Выровняйте приводной вал в ступице.Снимите защитный элемент с шарового шарнира. Выровняйте выступ шарового шарнира в рычаге управления.Установите новую контргайку на шаровом шарнире и затяните Момент затяжки
Примечание: Удерживайте конец шарового шарнира при затягивании так, чтобы кожух не поворачивался. Используйте гаечный ключ Torx.
Установите новый винт приводного вала/ступицы колеса и затяните Момент затяжки
Заполнение маслом
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Долейте новое масло Смазочные материалы, двигатель
Установка брызговика
Примечание: Применимо только к автомобилям с коробкой передач M66AWD.
Установите брызговик под двигателем.
Установка колес
Установите колесо Установка колес
Завершение
Заливка масла и проверка его уровня
Примечание: Применимо только к автомобилям с коробкой передач 4T65AWD.
Залейте через трубку щупа для измерения уровня. Залейте столько же масла, сколько было слито из коробки передач.
Примечание: Сорт масла: только масло Dexron III ATF (с лицензией G).
Трансмиссионное масло Volvo номер 116 1521-8 (1 литр), 116 1621-6 (4 литра).
Проверьте уровень масла Уровень масла, проверка
