Приборная панель, замена (7)

Снятие приборной панели

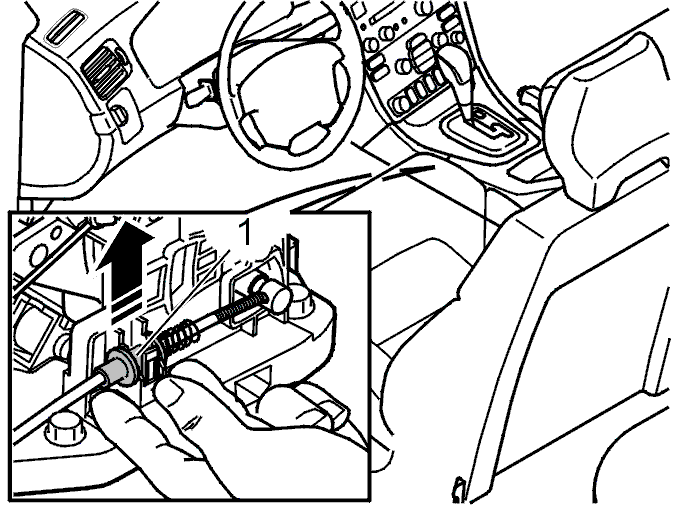

Подсказка: Отсоедините трос замка рычага переключателя передач, чтобы облегчить снятие приборной панели.

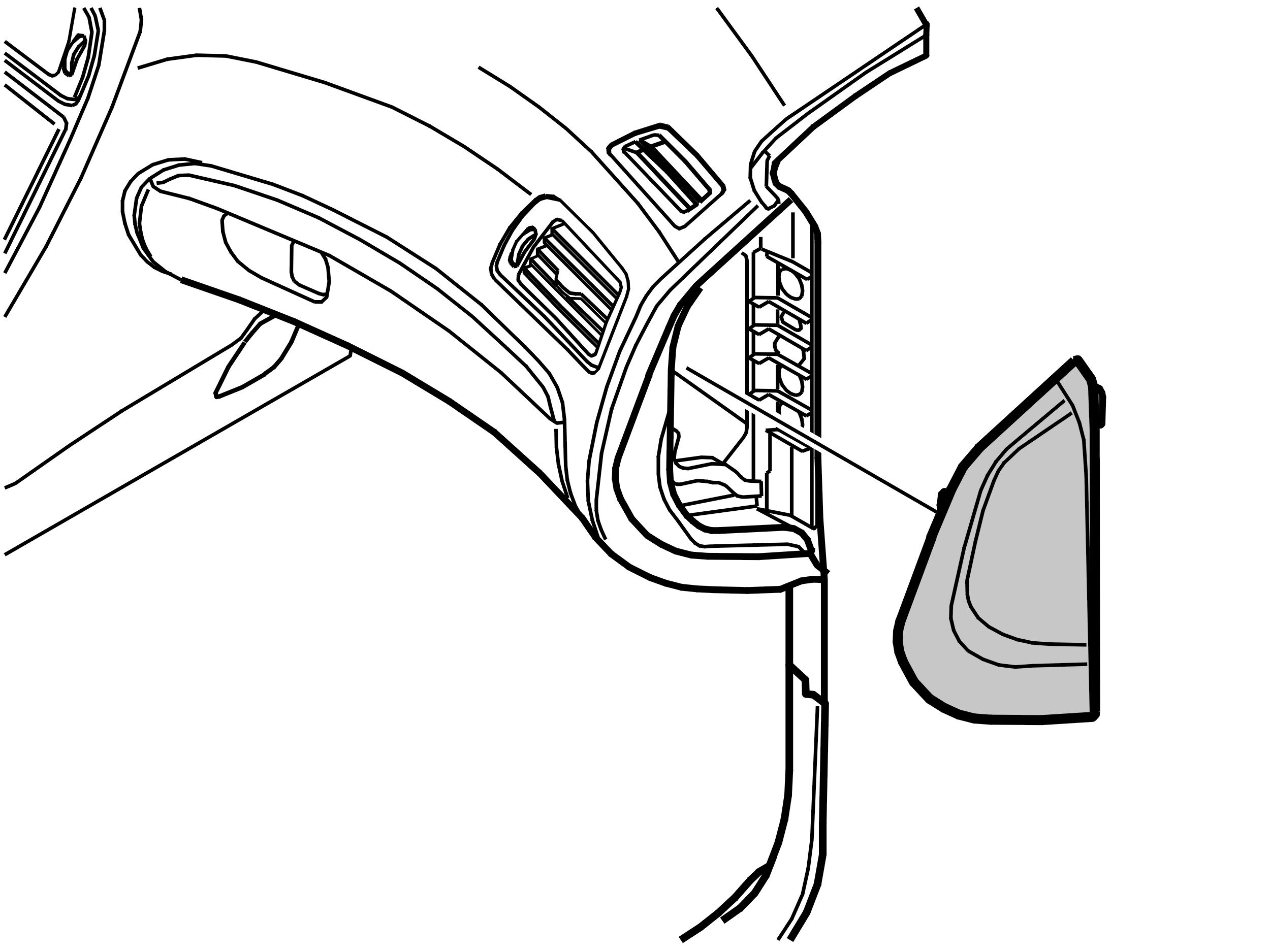

Снимите концевые крышки с обеих сторон.

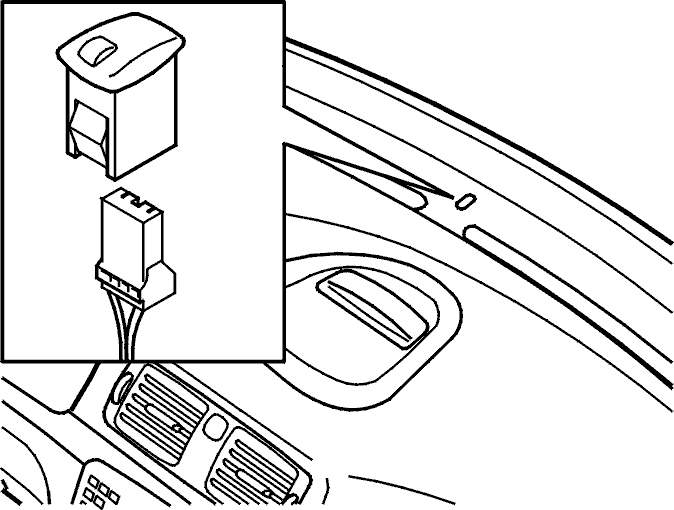

Поднимите датчик солнечного излучения.Отсоедините разъем.Снимите датчик солнечного излучения.

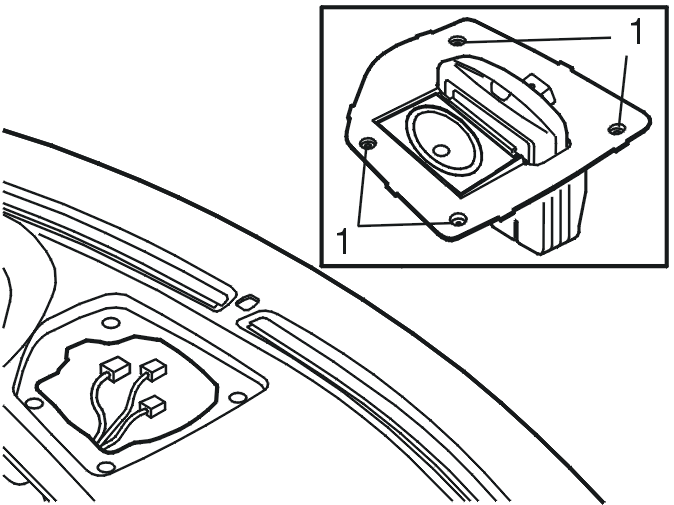

Снимите экран системы дорожной информации (RTI) / громкоговоритель. См.Экран дисплея / громкоговоритель, RTI (Дорожная информация), замена.Отсоедините разъем фонаря аварийной сигнализации.

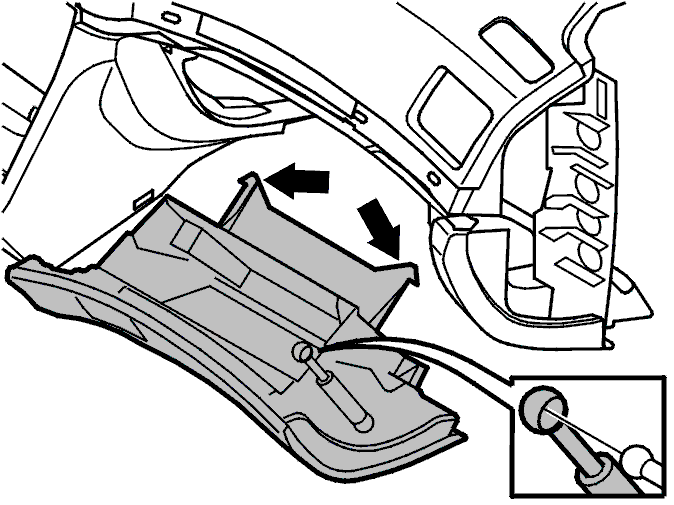

Откройте бардачок. Освободите стопор ограничителя.

Снимите:

• верхнее крепление газовой стойки
• разъем освещения салона
• разъем освещения бардачка
• разъем модуля надувной подушки безопасности пассажира.

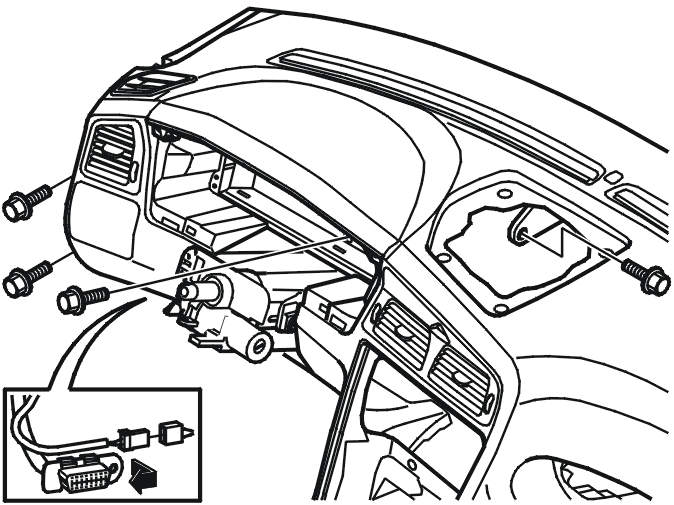

• три винта крепления приборной панели на стороне водителя
• винт крепления приборной панели в отверстии для системы дорожной информации (RTI).

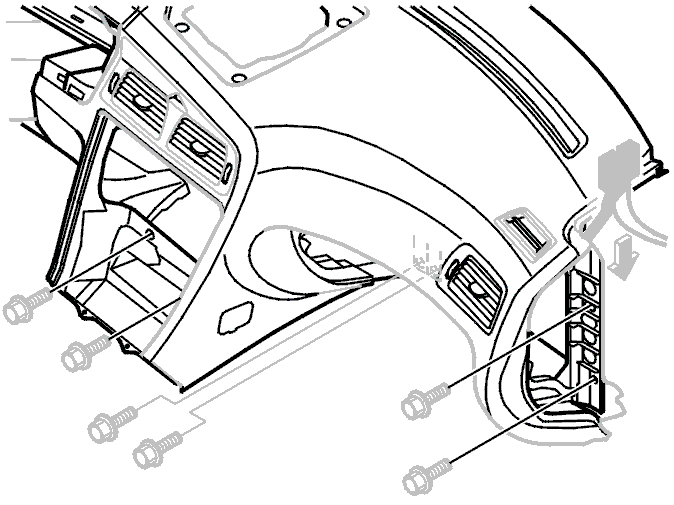

• четыре винта крепления приборной панели на стороне пассажира
• два винта крепления приборной панели в отверстии для панели среды на приборной панели.

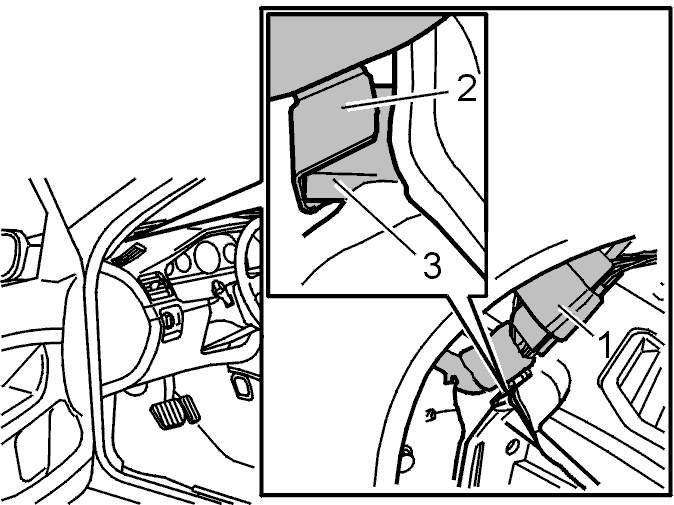

Слегка потяните приборную панель назад, так чтобы можно было снять кронштейны разъемов на стойке А.

Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Снимите (на обеих сторонах):

• панели стойки A. См.Замена панели стойки A
• звукоизоляционную панель. См.Звукоизоляционная панель, замена.

Подвиньте сиденье назад.

Снимите:

• освещение салона на стороне водителя. См.Освещение салона, переднее, замена
• разъем бортовой диагностической системы. См.Разъем передачи данных, замена
• рулевое колесо. См.Замена рулевого колеса
• узел переключателя передач. См.Узел переключателя передач и модуль рулевого колеса
• комбинированную приборную панель. См.Модуль снабжения водителя информацией (DIM), замена
• центральную консоль, см.Центральная консоль, замена (-2004) или Центральная консоль, замена (V70 2005-) или Центральная консоль, замена (V70XC/XC70 2005-)
• магнитолу. См.Магнитола / автомобильный телефон, замена.

Передвиньте рычаг переключателя передач назад.

Примечание: Наклейте ленту на ручку рычага переключателя передач для защиты.

Потяните приборную панель назад. Поднимите приборную панель над рычагом переключателя передач.Выньте приборную панель.Переставьте вентиляционные каналы. См.Вентиляционные каналы и уплотнения, замена.

Установка приборной панели

Поднимите приборную панель над рычагом переключателя передач.Установите кронштейны разъемов на стойки А.Вытяните разъем датчика солнечного излучения наружу через отверстие в приборной панели.

Вдавите приборную панель на место. Установите 10 винтов (Затяните до10 Н·м).Закройте крышку бардачка настолько, чтобы можно было установить газовую стойку.Вдавите газовую стойку на место.

Установите:

• датчик солнечного излучения
• разъем фонаря аварийной сигнализации
• экран дисплея / громкоговоритель. См.Экран дисплея / громкоговоритель, RTI (Дорожная информация), замена
• концевую крышку
• трос ручки рычага переключателя передач
• магнитолу. См.Магнитола / автомобильный телефон, замена
• центральную консоль, см.Центральная консоль, замена (-2004) или Центральная консоль, замена (V70 2005-) или Центральная консоль, замена (V70XC/XC70 2005-)
• комбинированную приборную панель. См.Модуль снабжения водителя информацией (DIM), замена
• узел переключателя передач. См.Узел переключателя передач и модуль рулевого колеса
• рулевое колесо. См.Замена рулевого колеса
• разъем бортовой диагностической системы. См.Разъем передачи данных, замена
• освещение салона на стороне водителя. См.Освещение салона, переднее, замена
• звукоизоляционные панели. См.Звукоизоляционная панель, замена
• панели стоек А. См.Замена панели стойки A.
