Замена панели стойки A

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие панели стойки А

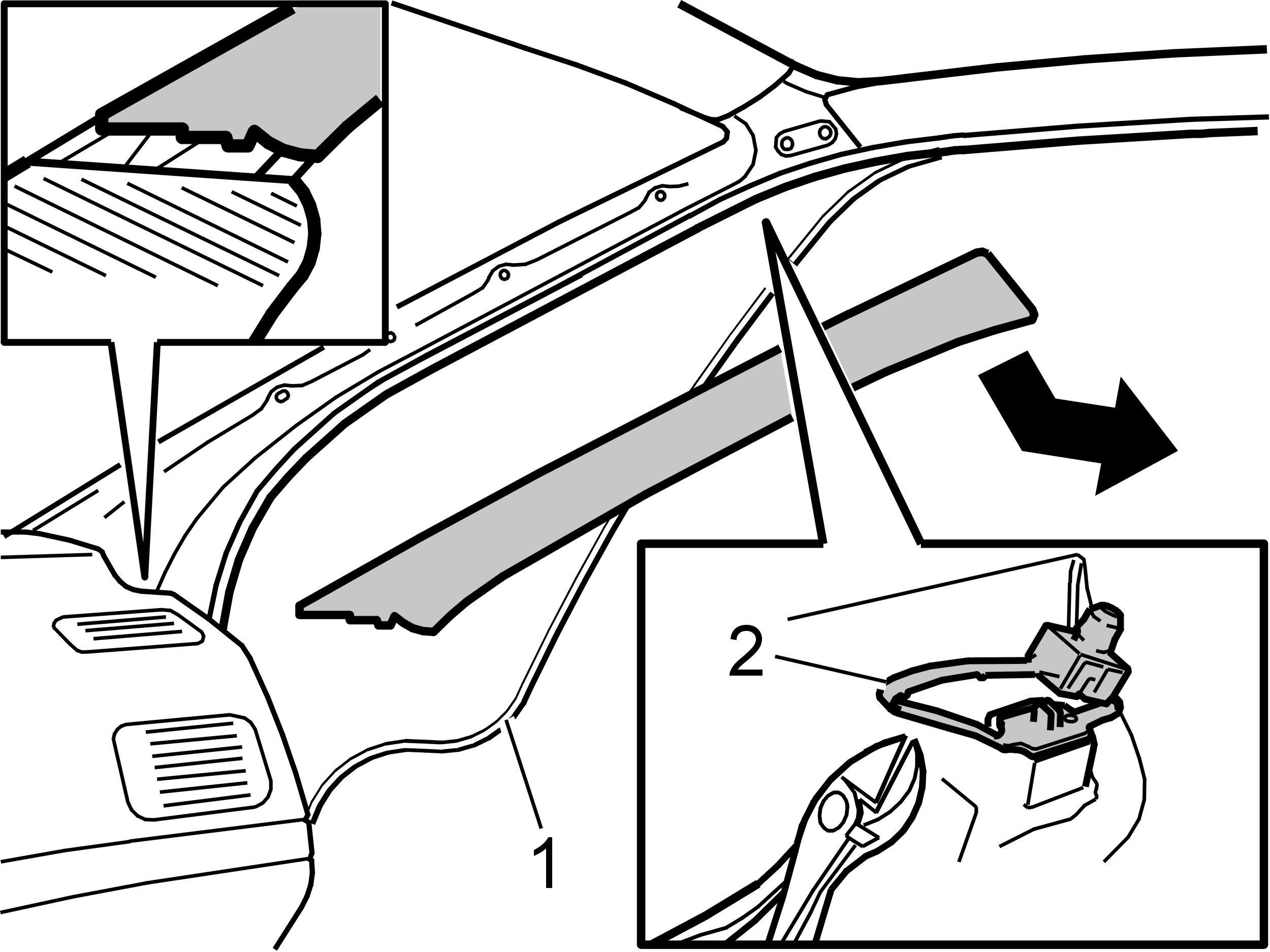

• Отсоедините уплотнительную накладку двери на панели (1)
• Потяните панель прямо внутрь автомобиля
• Поднимите вверх

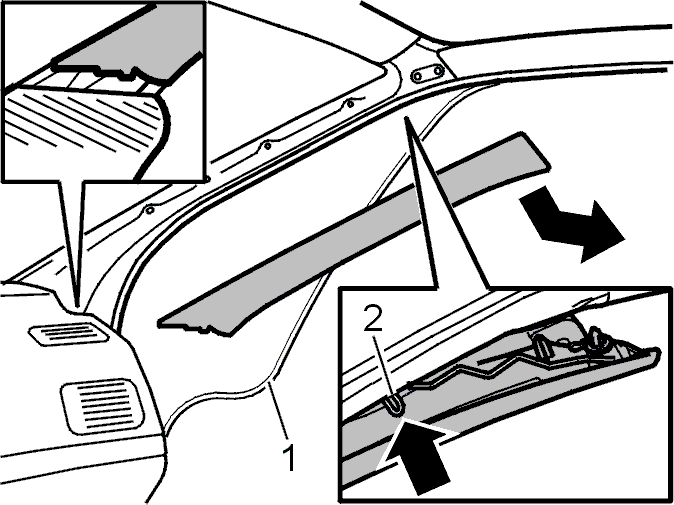

• Отрежьте предохранительный зажим или отсоедините предохранительный крюк в зависимости от варианта (2).

Примечание: Убедитесь, что направляющие выступы на панели не царапают приборную панель.

Поверните предохранительный зажим на четверть оборота. Снимите зажим.

Примечание: Существует два типа - предохранительный крюк или предохранительные зажимы - крепления для панели, ближайшей к внутренней обивке крыши.

Установка панели стойки А

Установите:

• новый предохранительный зажим или же новый крюк в предохранительный крюк
• панель
• уплотнительную накладку.

Примечание: Важно, чтобы при установке использовался новый предохранительный зажим.

Примечание: Необходимо, чтобы зажимы или крюки были правильно расположены, и чтобы была правильно расположена панель, иначе это может отрицательно сказаться на работе IC (Надувной занавес).
