Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2004–2009 |
| S60 (-09) | B5234T3 | 2004 |
| S60 (-09) | B5234T7 | 2004 |
| S60 (-09) | B5244S | 2004–2009 |
| S60 (-09) | B5244S2 | 2004–2009 |
| S60 (-09) | B5244S6 | 2004–2006 |
| S60 (-09) | B5244SG | 2004–2008 |
| S60 (-09) | B5244SG2 | 2004, 2005 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2004–2009 |
| S60 (-09) | D5244T | 2004–2006 |
| S60 (-09) | D5244T2 | 2004–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S60 (-09) | — | 2001–2003 |
| V70 (00-08) | — | 2000–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Внешние каналы на приборной панели и уплотнение
Снимите крышку на стороне приборной панели.Снимите выключатель освещения. См.Выключатели фонари, замена.Отделите фиксаторы снизу.Выдавите нижний край. Затем отделите оставшееся.Если необходимо, замените уплотнение.
Установите в обратном порядке.
Вентиляционный канал, центральный, приборная панель, замена
Снятие центрального канала

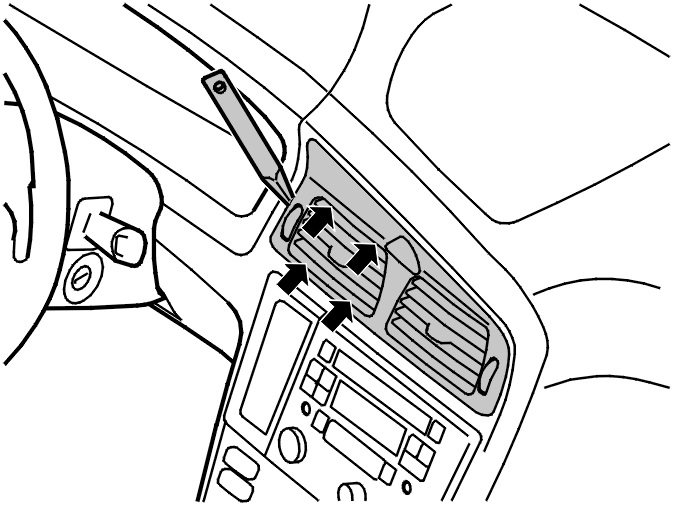

Расположите инструмент для уплотнения между панелью и приборной панелью на короткой стороне канала.Отделите ближайшие к инструменту для уплотнения фиксаторы и одновременно подденьте и отделите канал.

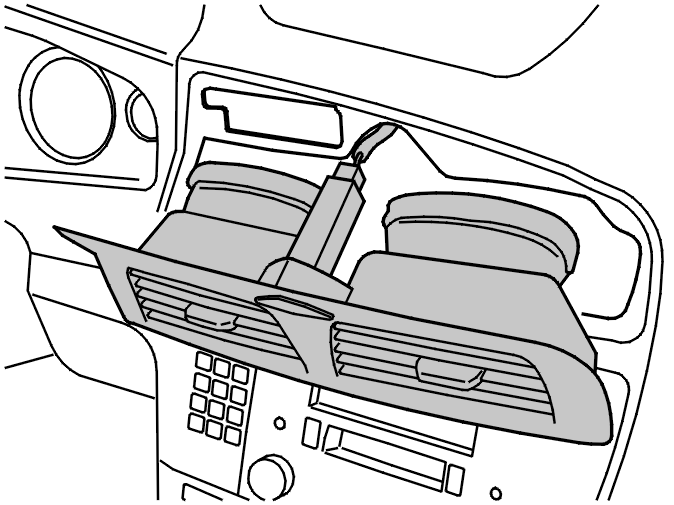

Отсоедините разъем фонаря аварийной сигнализации.
Установка центрального канала
Подсоедините разъем фонаря аварийной сигнализации.Вдавите панель на место.
Канал приборной панели, боковой антиобледенитель (сторона водителя)
Снятие
- Снимите боковую панель на приборной панели
- Снимите наружный канал на стороне водителя. См.Внешние каналы на приборной панели и уплотнение
- Поместите инструмент для уплотнения под внешнюю сторону бокового канала
- Вставьте руку в отверстие на фиксаторе внешнего канала, придавите канал вверх и снимите его.
Установка
- Установите трубный канал в правильное положение через отверстие для канала
- Расположите канал и вдавите его на место
- Установите наружный канал. См.Внешние каналы на приборной панели и уплотнение
- Боковая панель приборной панели со стороны водителя.
Канал приборной панели, боковой антиобледенитель (сторона пассажира)
Снятие
- Отведите вниз бардачок. См.Бардачок, замена
- Поместите инструмент для правки под внешнюю сторону бокового канала
- Нажмите на фиксатор рукой и выдавите боковой канал.
Установка
- Установите трубный канал в правильное положение через отверстие для бардачка
- Расположите боковой канал и вдавите его на место
- Отведите вверх бардачок, так чтобы защелки зафиксировались.
Каналы на боковой панели на центральной консоли
Снятие
- Снимите боковую панель. Стяните канал.
Установка
- Установите в обратном порядке.
Канал стойки В
Снимите и установите. См.Панель, стойка В, замена
