Панель, стойка В, замена (1)

Снятие панели стойки В

Снимите:

• отделочную панель порога. См. Отделочная панель порога передней двери
• отделочную панель порога. См. Отделочная панель порога задней боковой двери, левая и правая
• концевое крепление с ремня безопасности переднего сиденья. См. Концевое крепление замка ремня безопасности, (только сиденья без электропривода)
• концевое крепление на ремне безопасности переднего сиденья на сиденьях с электроприводом: Откройте защелки снизу.

Сдвиньте сиденье как можно дальше вперед.

Отсоедините уплотнительную накладку на панели: Потяните прямо в сторону.

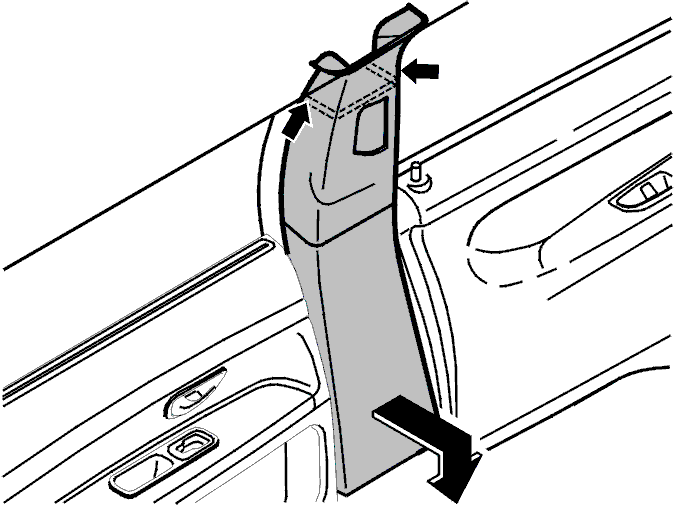

Потяните нижнюю секцию панели внутрь автомобиля.Потяните прямо вниз, разожмите стальные зажимы (с обеих сторон) и разблокируйте вкладыш на верхнем крае.Тяните вниз до тех пор, пока панель не освободится.Поднимите вверх до тех пор, пока панель не будет полностью снятаСнимите крышку ремня безопасностиПроденьте ремень безопасности сквозь панель.

Установка панели стойки В

Установите:
В обратном порядке.

Вентиляционное отверстие стойки В

Снимите. См. Снятие панели стойки В.

Освободите зажим.Выдавите канал.

Установка вентиляционного канала стойки В

Установите:
В обратном порядке.Затяните ремень безопасности. Затяните до 48 Н·м.

Осторожно: При установке панели стойки В: Убедитесь, что проводка ремня безопасности, натяжного устройства и датчика натянута и закреплена в правильном положении. В противном случае проводке может быть нанесено повреждение при установке панели.
