Панель двери (2004, 2005)

Описание метода

Этот метод состоит из:

• боковая дверь, передняя, замена
• боковая дверь, сзади, замена.

Подготовительные работы

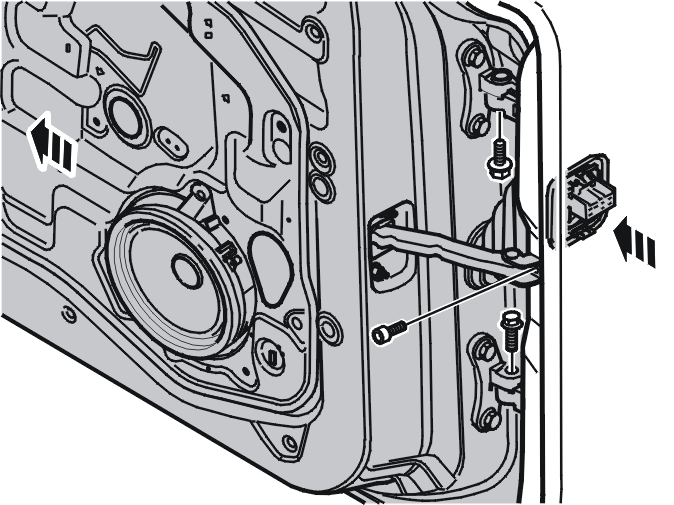

Опустите окно на 290 мм.Зажигание выкл.Снимите дверь с автомобиля, как показано на иллюстрации.

Снимите:

• наружную ручку: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (-2004) или: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (2005-)
• кассету двери. См.: Låsmekanism sidodörr fram. Не снимайте механизм замка
• уплотнительную накладку. Убедитесь в том, что уплотнительная накладка не сгибается
• 3 винта стальной накладки на арке двери. Винты расположены внутри резиновой накладки. Снимите стальную накладку
• резиновые накладки с арки двери
• молдинг на переднем крае двери
• окрашенную и черную отделочные накладки
• дверное зеркало. См.: Наружное зеркало заднего вида Наружное зеркало заднего вида.

Снятие панели двери с передней боковой двери

Зашлифуйте края панели.Дверная панель прикреплена к раме и защитной балке.Поддев, отожмите дверную панель.

Примечание: Убедитесь, что рама двери не повреждена.

Очистите раму двери.

Установка панели передней боковой двери

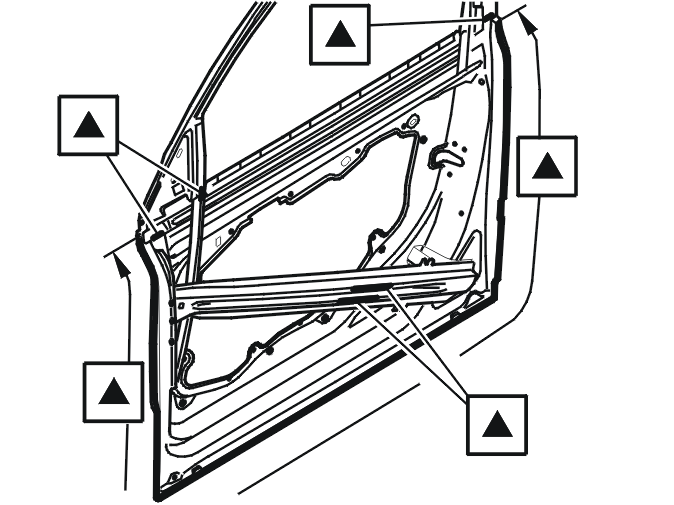

Выньте раму из панели двери.Зашлифуйте до матовых поверхности, которые будут приклеиваться, как показано на иллюстрации.Нанесите кузовной клей (номер 116 1524) на раму двери, как показано на иллюстрации.Перегните кромку путем постукивания, используя упор, крепко упертый в панель двери.Проверьте регулировку, подвесив дверь на автомобиле. Это должно быть сделано до того, как клей отвердеет.Уплотните панель двери в раме. См.: Karosstätning, tätningsschema.

Завершение

Установите:

• петли. Используйте цветовую маркировку от старой двери для приблизительной регулировки
• резиновые накладки на арке двери
• стальную накладку при помощи 3 винтов
• молдинг на переднем крае двери
• окрашенную и черную отделочные накладки
• зеркало заднего вида. См. Наружное зеркало заднего вида Наружное зеркало заднего вида
• уплотнительную накладку
• кассету двери. См.: Låsmekanism sidodörr fram
• наружную ручку. См. Handtag yttre sidodörr fram Handtag yttre sidodörr fram (-2004) или Handtag yttre sidodörr fram Handtag yttre sidodörr fram (2005-).

Установите дверь в автомобиле.

Обработайте антикоррозийным составом. См.: Rostskydd.

Подготовительные работы

Опустите окно на 150 мм.Зажигание выкл.

Снимите:

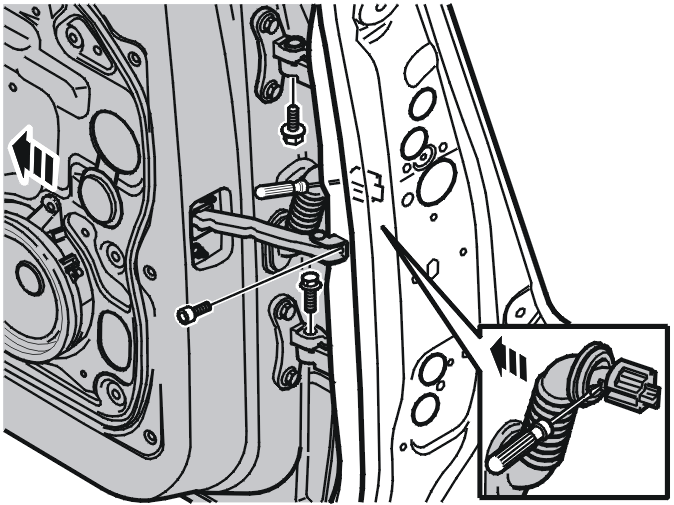

• разъем в стойке В. Нажмите на защелку вперед, как показано на иллюстрации. Используйте отвертку-пробник
• дверь с автомобиля, как показано на иллюстрации.

Снимите:

• наружную ручку. См. Handtag yttre sidodörr bak Handtag yttre sidodörr bak (-2004) или Handtag yttre sidodörr bak Handtag yttre sidodörr bak (2005-)
• кассету двери. См.: Låsmekanism sidodörr bak. Не снимайте механизм замка
• уплотнительную накладку. Убедитесь в том, что уплотнительная накладка не сгибается
• 3 винта стальной накладки на арке двери. Винты расположены внутри резиновой накладки. Снимите стальную накладку
• резиновые накладки с арки двери
• молдинг на переднем крае двери
• окрашенную и черную отделочные накладки.

Снятие панели задней боковой двери

Зашлифуйте края панели.Дверная панель прикреплена к раме и защитной балке.Поддев, отожмите дверную панель.

Примечание: Убедитесь, что рама двери не повреждена.

Очистите раму двери.

Установка панели задней боковой двери

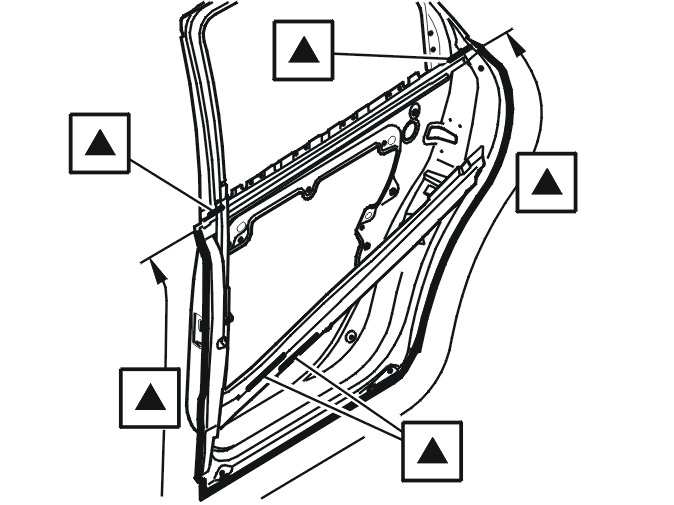

Выньте раму из панели двери.Зашлифуйте до матовых поверхности, которые будут приклеиваться, как показано на иллюстрации.Нанесите кузовной клей (номер 116 1524) на раму двери, как показано на иллюстрации.Перегните кромку путем постукивания, используя упор, крепко упертый в панель двери.Проверьте регулировку, подвесив дверь на автомобиле. Это должно быть сделано до того, как клей отвердеет.Уплотните панель двери в раме. См.: Karosstätning, tätningsschema.

Завершение

Установите:

• петли. Используйте цветовую маркировку от старой двери для приблизительной регулировки
• резиновые накладки на арке двери
• стальную накладку при помощи 3 винтов
• молдинг на переднем крае двери
• окрашенную и черную отделочные накладки
• уплотнительную накладку
• кассету двери. См.: Låsmekanism sidodörr bak
• наружную ручку. См. Handtag yttre sidodörr bak Handtag yttre sidodörr bak (-2004) или Handtag yttre sidodörr bak Handtag yttre sidodörr bak (2005-).

Установите дверь в автомобиле.Отрегулируйте дверь.

Обработайте антикоррозийным составом. См.: Rostskydd.
