Наружное зеркало заднего вида (2004, 2005)

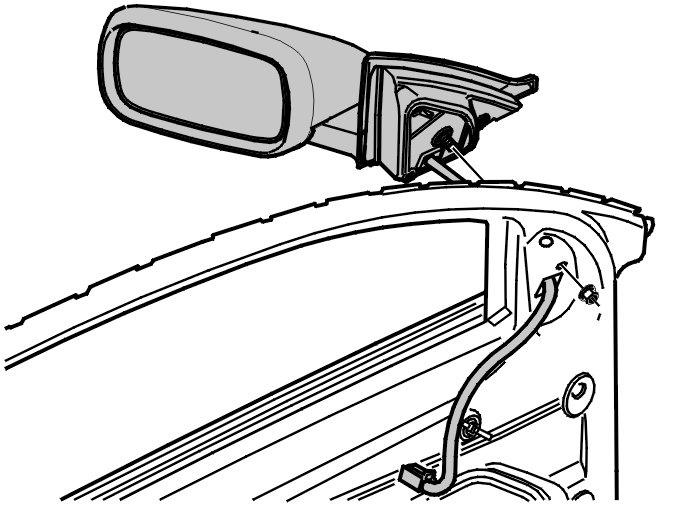

Снятие зеркала заднего вида

Снимите:

• крышку и панель двери, как описано в Панель боковая дверь, передняя
• разъем
• гайку
• дверное зеркало с кузова

Снятие стеклянного зеркала

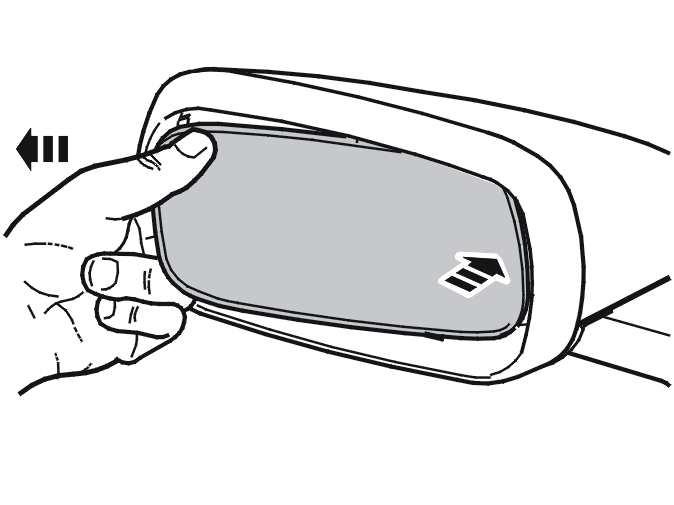

Переместите стеклянное зеркало назад/внутрь, как показано на рисунке.Возьмитесь за стеклянное зеркало и вытяните его наружу/назад до освобождения из внешнего держателя.

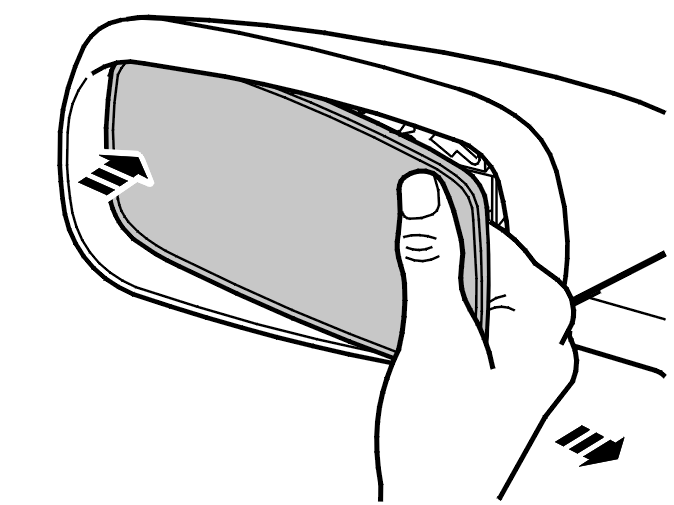

Осторожно прижмите затем стеклянное зеркало внутрь корпуса зеркала, не допуская его повторной фиксации.Освободите стеклянное зеркало из внутреннего держателя.Отстыкуйте контакты разъема от стеклянного зеркала.

Примечание: Запомните, как проложены кабели.

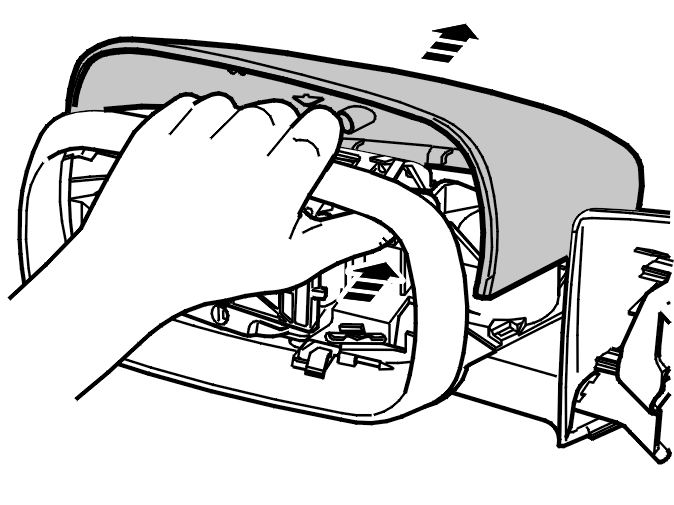

Снятие крышки

Вытолкните колпак пальцами/большим пальцем.

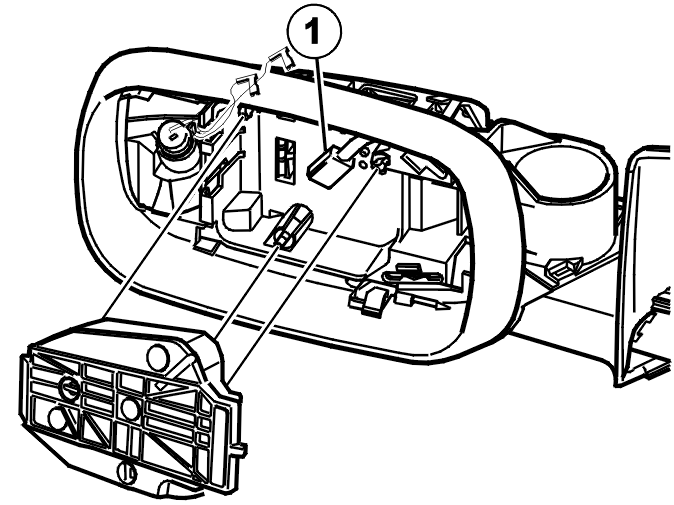

Снятие электродвигателя

Извлеките электродвигатель из 3-х направляющих пальцев.Разъедините контактные разъемы/контактный разъем.

Примечание: Запомните расположение контактов.

Установка электродвигателя

Установите:

• контактные разъемы/контактный разъем (1)
• электродвигателя. Проверьте, чтобы он хорошо захватил в пунктах крепления, 3 шт.

Установка крышки

Направьте каркас в корпус зеркала и закрепите его.

Установка стеклянного зеркала

Подстыкуйте 2 контакта разъема к стеклянному зеркалу.Выдвиньте держатель зеркала с электродвигателя.Установите стеклянное зеркало во внутренний держатель.

Примечание: Убедитесь, что 2 направляющие/пластмассовые пружины правильно расположены.

Установите стеклянное зеркало в наружный держатель.

Подсказка: Для удержания зеркала с противоположной стороны применяйте нож.

Установка зеркала заднего вида

Осторожно: Используйте новое уплотнение.

Установите:

• дверное зеркало
• гайки, 1 шт. М8. Затяните согласно: Åtdragningsmoment
• разъем
• панель двери и крышку, как описано в: Панель боковая дверь, передняя
