Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2007 |
| V50 | — | 2004–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Зажигание выкл
Зажигание выкл.Выньте ключ.
Снятие
Снятие панелей передних дверей

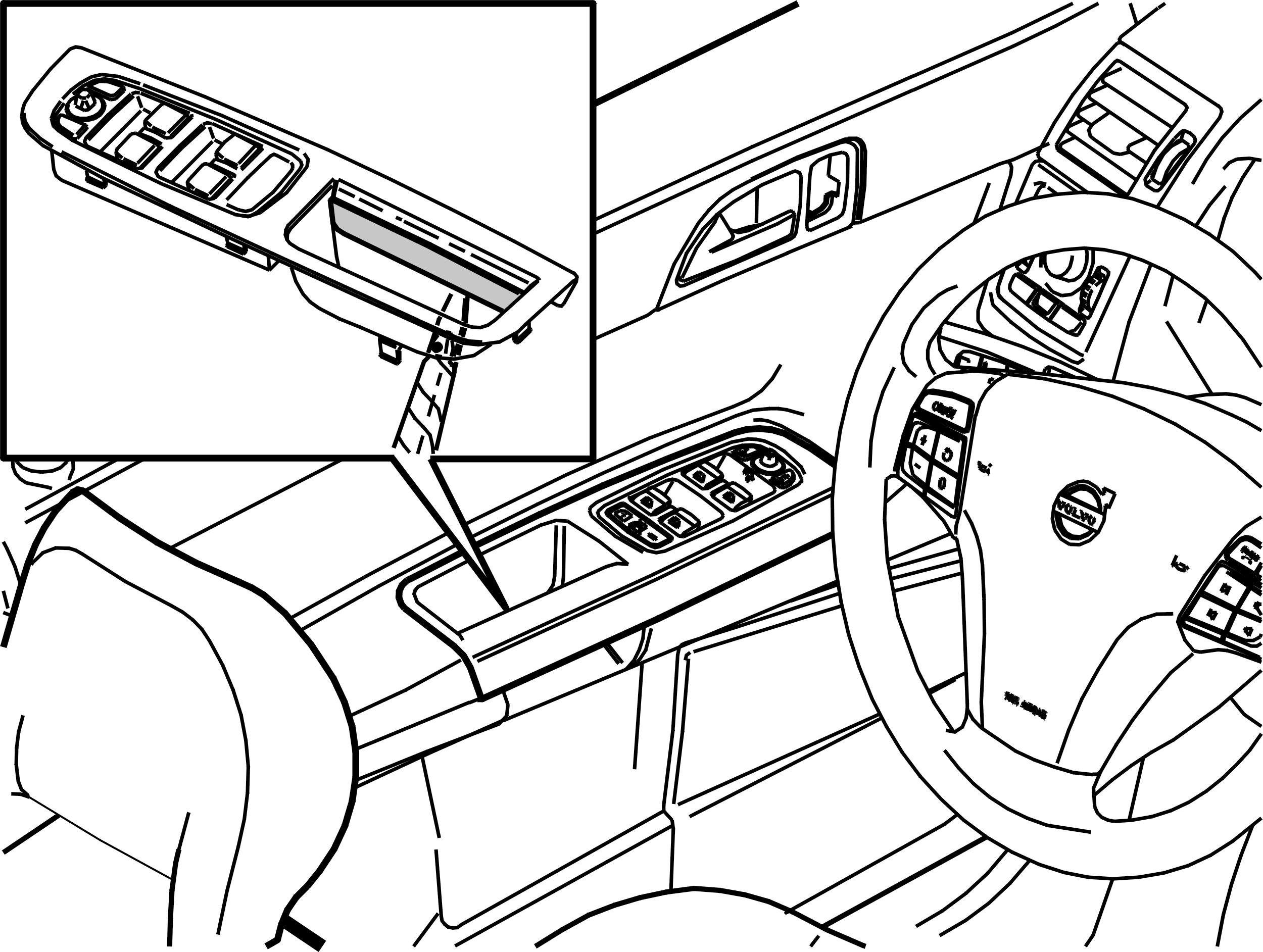

При помощи инструмента для уплотнения снимите крышку с внутренней стороны ручки двери.

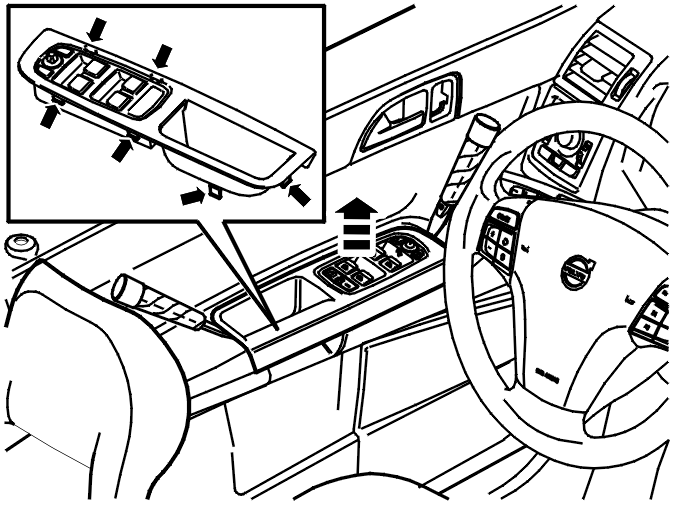

При помощи инструмента для уплотнения поднимите прямо вверх раму внутренней ручки двери вместе с клавиатурой.Отсоедините разъем клавиатуры.

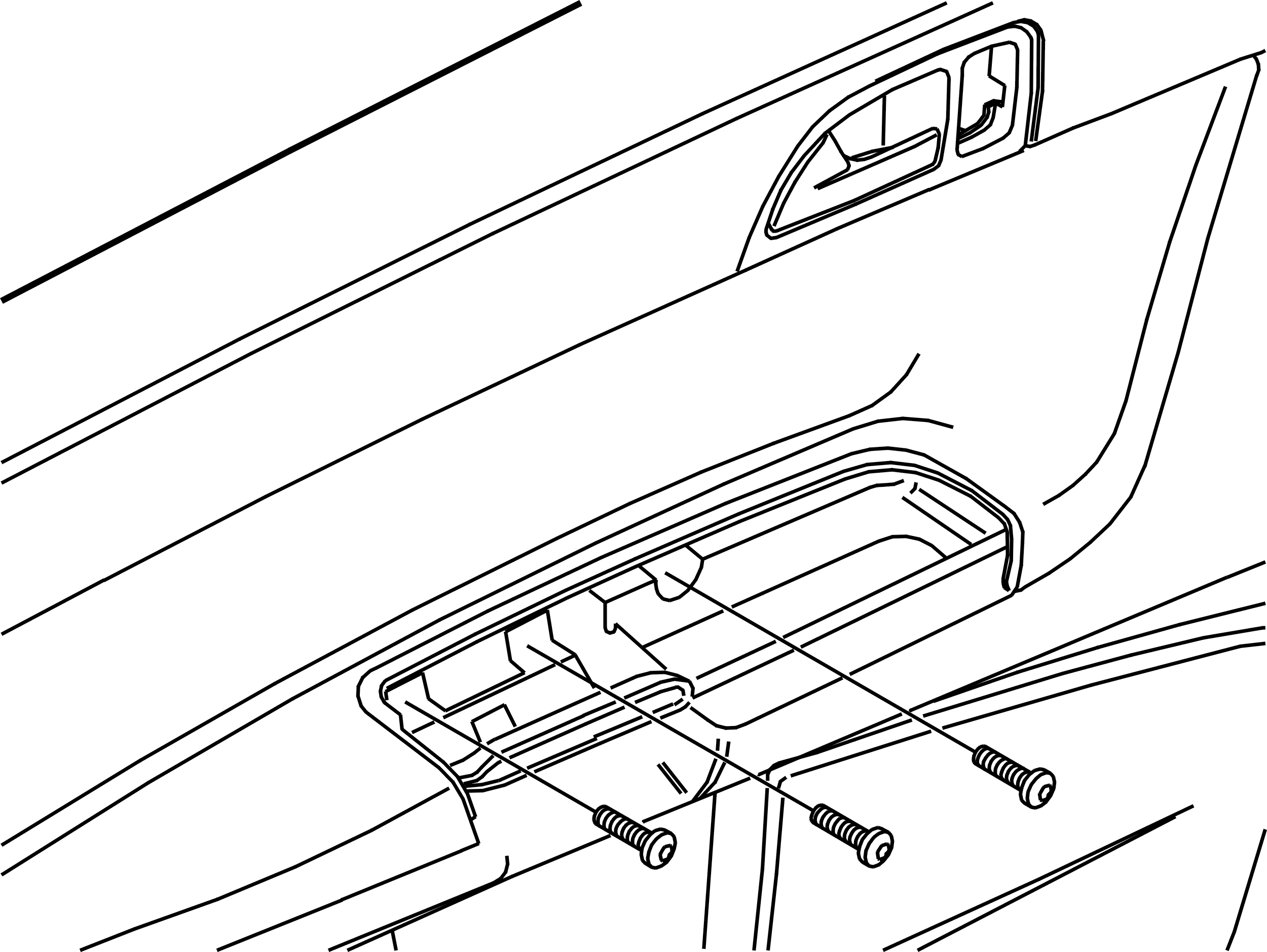

Выверните 3 винта.

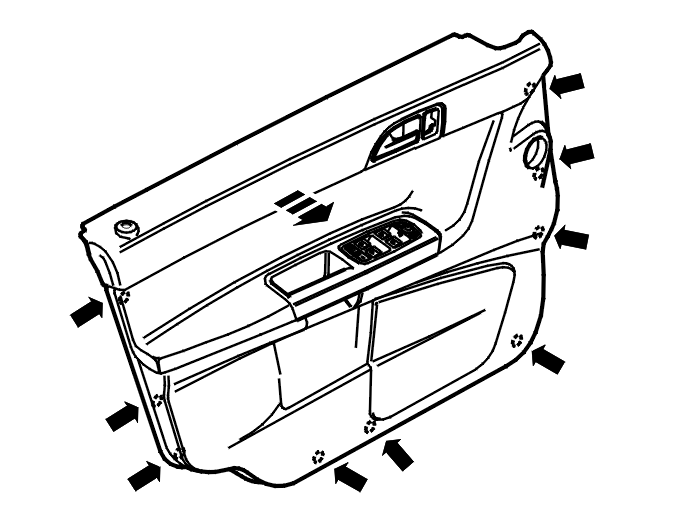

Вытяните панель двери прямо. Закреплено 9 зажимами.

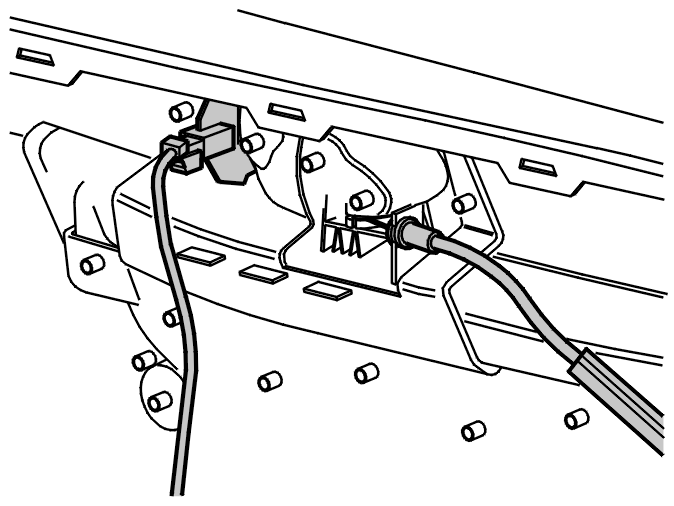

Отсоедините трос внутренней ручки открывания.
Снимите:
- разъем у внутренней ручки открывания
- разъем высокочастотного громкоговорителя, если применимо.
Замените панель двери.
Перестановка компонентов
Перестановка компонентов на заменяющую панель
При замене на заменяющую панель переставьте:- крышку у основания дверного зеркала- внутреннюю ручку двери вместе с клавиатурой.
Установка
Примечание: Моменты затяжки смотрите в Åtdragningsmoment.
Установка панели передней двери
Установите:
- разъем высокочастотного громкоговорителя, если применимо
- разъем у внутренней ручки открывания
- трос внутренней ручки открывания.
Примечание: Проденьте разъем клавиатуры сквозь панель двери.
Вдавите панель двери на место.
Осторожно: Убедитесь, что зажимы у уплотнительного молдинга на окне захватывают панель двери.
Установите:
- 3 винта M5. Затяните
- разъем клавиатуры.
Вдавите внутреннюю ручку двери вместе с клавиатурой на место в панели двери.Установите крышку ручки двери.
