Уплотнение кузова, схема уплотнения (2004, 2005)

Классификация герметизирующие изделия

Классификация:

• Класс А
• Класс В
• Класс D.

Для того, чтобы отвечать требованиям Volvo, должны быть использованы только утвержденные герметизирующие изделия.Изделия, которые были протестированы для герметизации кузова, приведены ниже.

Герметизирующие изделия:

• Распыляемый герметик
• Уплотнительные накладки
• которое можно зашлифовать
• мягкий (звукоизоляционный пеноматериал)
• твердый (ударный пеноматериал).

Класс А

Видимое уплотнение c высокими требованиями к отделке.Материал должен был быть нанесен обильно, но ровно. Не должно быть участков с излишним скоплением герметика.Используйте резиновый шпатель для сглаживания поверхности.Вид валика см. на секции А панели.

Класс В

Видимое уплотнение c более низкими требованиями к отделке.Материал должен быть нанесен обильно, но ровно.Допускаются линии и небольшие неровности.Герметик не должен был наноситься слишком толстым слоем.Размер валика должен быть как на секции В панели:B1 = мин. 0,5 мм; макс. 2,0 ммB2 = мин. 4,0 мм; макс. 10,0 ммB3 = мин. 2,0 ммB4 = мин. 2,0 мм; макс. 4,0 мм

Класс D

Уплотнение без требований к отделке.Герметик должен наноситься обильно.Минимальная толщина материала = 0,5 мм.Допускаются линии, бугорки и потеки до 5 мм.Размер валика должен быть как на секции D панели:D1 = мин. 0,5 мм; макс. 5,0 ммD2 = мин. 7,0 мм; макс. 50 мм

Распыляемый герметик

Номер 116 1651 - это распыляемый герметик для кузова, который возвращает автомобиль в состояние "как новый" после выполнения работ на кузове.Герметик может наноситься валиком (класс A и B) или напыляться тонким слоем (класс D) при помощи пистолета-распылителя.С типом герметика, который наносится в виде валика, очень трудно работать впоследствии из-за его жидкой консистенции.На герметик можно наносить краску и он затвердевает со скоростью приблизительно 3 мм в сутки.

Уплотнительные накладки

Загерметизируйте соединения между секциями панели при замене таких секций панели, как ниша для запасного колеса, хвостовая панель, и т.д. Подходящим является уплотнение класса А и В (номер 116 1377).

Уплотнение, которое можно зашлифовать

Для видимых уплотнений, таких как соединение между балкой крыши и панелью крыши на S40 (04-), требуется герметик, который:

• не подтекает
• имеет правильную твердость
• может быть зашлифован после затвердевания
• имеет правильную эластичность.

Вышеупомянутым критериям соответствует 3M 08115, который был проверен и утвержден для уплотнения.

Примечание: 3M 08458 не утвержден в качестве замены кузовного клея Volvo.

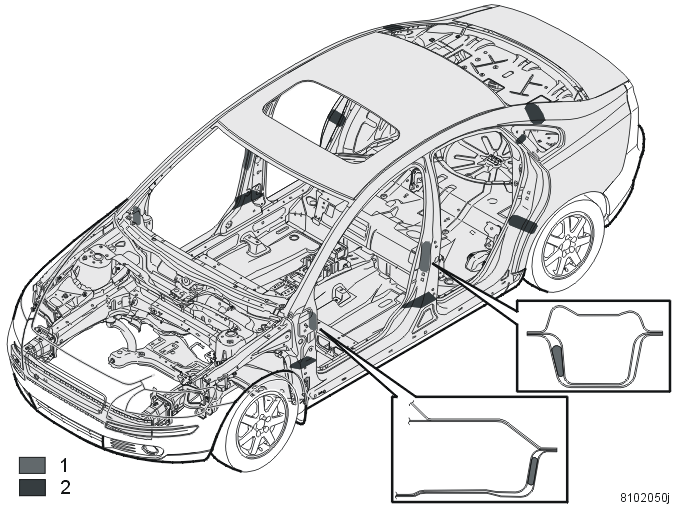

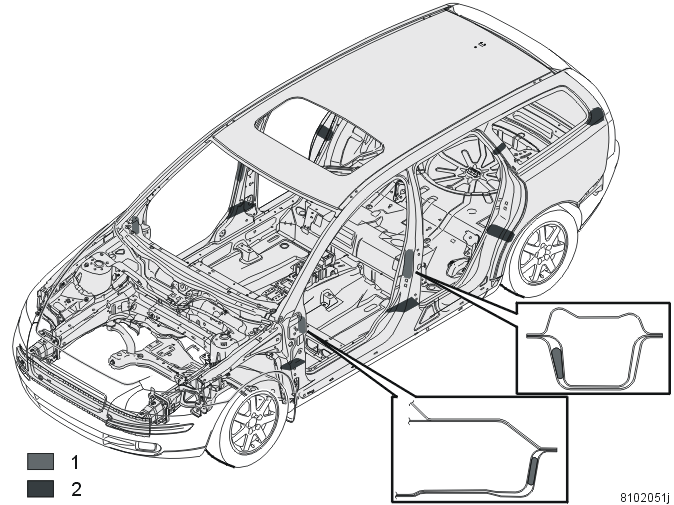

Заменитель пенорезины, мягкий (звукоизоляционный пеноматериал)

Установите звукоизоляционный пеноматериал в полости, чтобы воспрепятствовать распространению звука в кузове.Имеется 2 типа звукоизоляционных пеноматериалов:

Звукоизоляционный пеноматериал Volvo, номер 681 7640
Это включает в себя обработанный парафином цилиндр, 50x50 мм, номер 681 7640. Он может быть сжат и вставлен между секциями панелей. Если необходимо, может использоваться более одного цилиндра.

3M 08463
Звукоизоляционный пеноматериал является 2-х компонентным изделием, который начинает пениться при смешивании 2-х компонентов. Это изделие подходит для заполнения больших полостей.Оно также подходит для вставления между аркой крыши и панелью крыши там, где должен использоваться пеноматериал. Следуйте инструкциям поставщика.

Заменитель пенорезины, твердый (ударный пеноматериал)

При замене ударного пеноматериала должен использоваться 3M 08458. Следуйте инструкциям поставщика.
