Защелка двери, задняя дверь (2004, 2005)

Регулировка положения окна

Опустите окно на 150 мм.

Зажигание выкл.

Снятие механизма замка

Снимите:

• наружную ручку двери. См.: Handtag yttre sidodörr bak Handtag yttre sidodörr bak (-2004) или: Handtag yttre sidodörr bak Handtag yttre sidodörr bak (2005-)
• 1 винт.

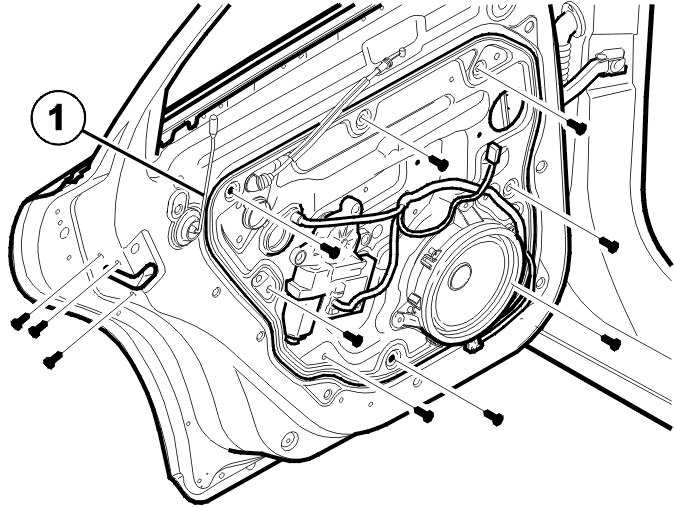

Снимите:

• 3 винта механизма замка
• 8 винтов кассеты двери.

Отделите резиновый кожух и отсоедините кнопку запирания (1).

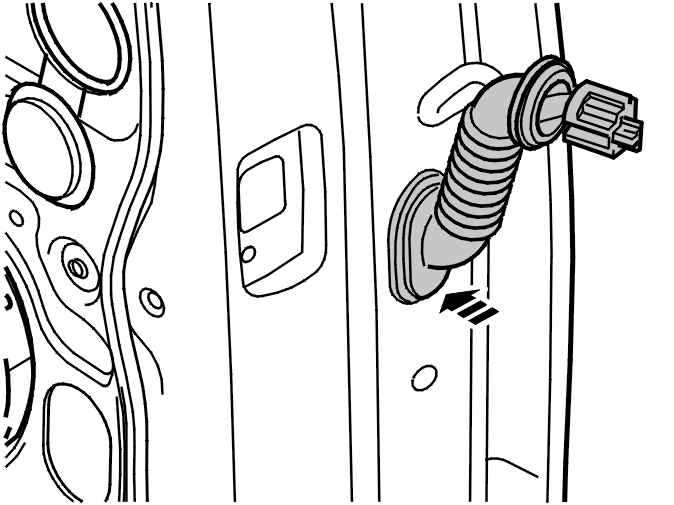

Снимите разъем.Вдавите жгут проводов в дверь.

Отведите кассету двери от двери.

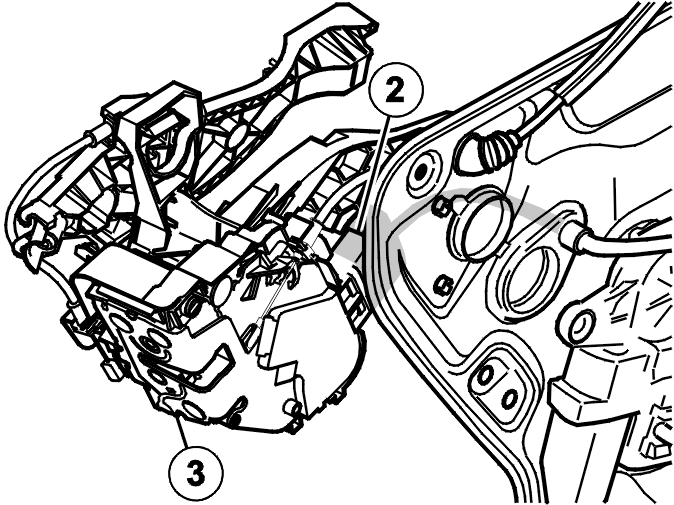

Снимите:

• разъем (2)
• заклепку (3). См.: Borttagning av popnit.

Отсоедините нижнее крепление троса наружной ручки двери.

Примечание: При замене троса наружной ручки двери также отсоедините верхнее крепление троса наружной ручки двери.

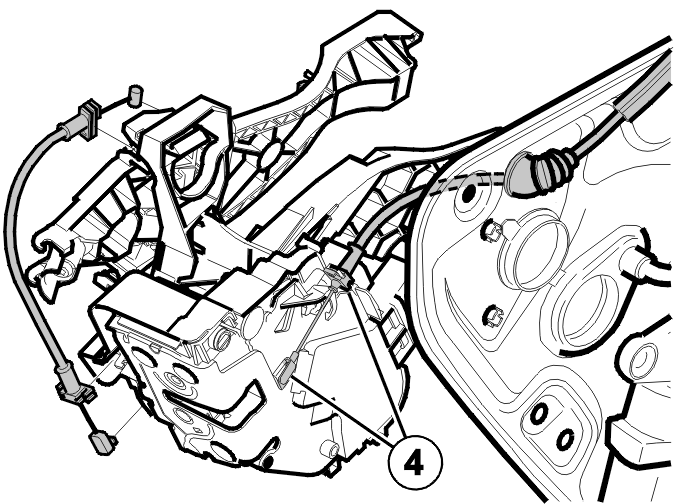

Отсоедините крепление (4) троса внутренней ручки открывания.

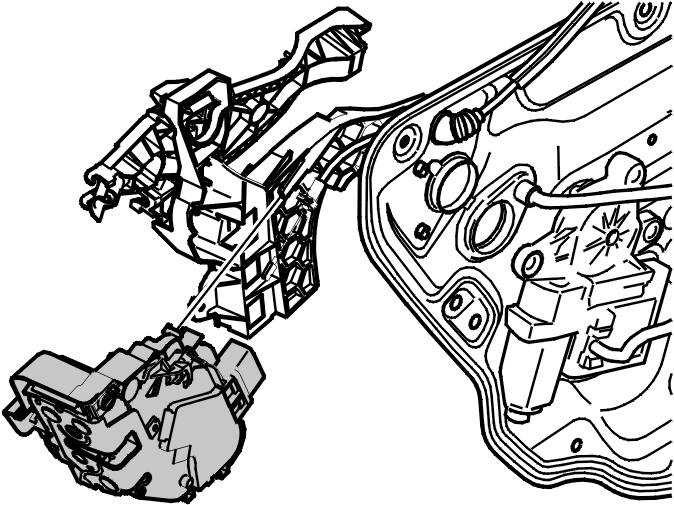

Снимите механизм замка.

Снимите окно. См.: .

Закрепите стекло на верхней арке двери. Используйте ленту.

Установка механизма замка

Установите механизм замка на установочный штифт.

Установите:

• трос (4) внутренней ручки открывания
• верхнее крепление троса наружной ручки двери, если оно было отсоединено
• нижнее крепление троса наружной ручки двери.

• заклепку (3)
• разъем (2).

Установите кассету двери в дверь, вставляя ее под углом.Проложите жгут проводов в дверь.Подсоедините разъем.

Установите:

• 8 винтов M6 кассеты двери. Затяните. См.: Åtdragningsmoment
• винт.

Установите:

• 3 винта M6 механизма замка. Затяните. См.: Åtdragningsmoment
• кнопку запирания (1)
• наружную ручку двери. См.: Handtag yttre sidodörr bak Handtag yttre sidodörr bak (-2004) или: Handtag yttre sidodörr bak Handtag yttre sidodörr bak (2005-).

Снимите ленту и установите окно. См.: .Закройте окно.Проверьте работу замка.
