Защелка двери, передняя дверь (2004, 2005)

Регулировка положения окна и отсоединение кабеля аккумулятора

Опустите окно на 290 мм.Отсоедините отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.Выньте ключ.

Внимание: Ключ следует вынуть, чтобы не допустить непроизвольного включения зажигания.

Подождите 1 минуту, прежде чем начинать работу.

Снятие механизма замка

Снимите:

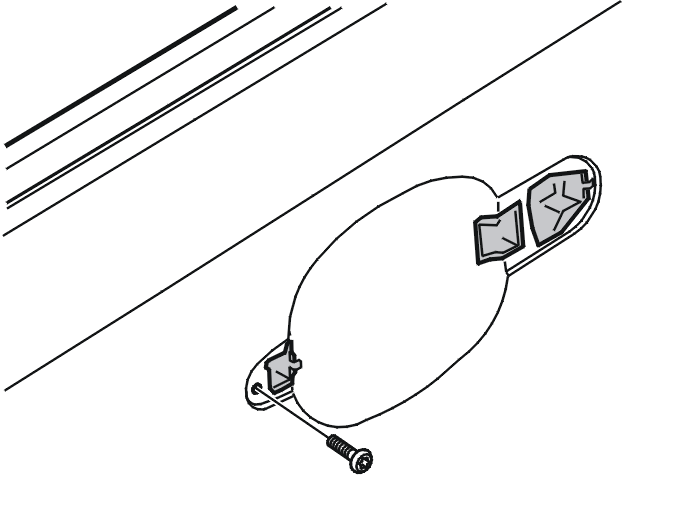

• наружную ручку двери. См.: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (-2004) или: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (2005-)
• винт.

Снимите:

• разъем (1) дверного зеркала
• винт желобка стекла
• 3 винта механизма замка
• 9 винтов кассеты двери.

Снимите пластмассовую раму. Снимите разъем.Вставьте жгут проводов в дверь.

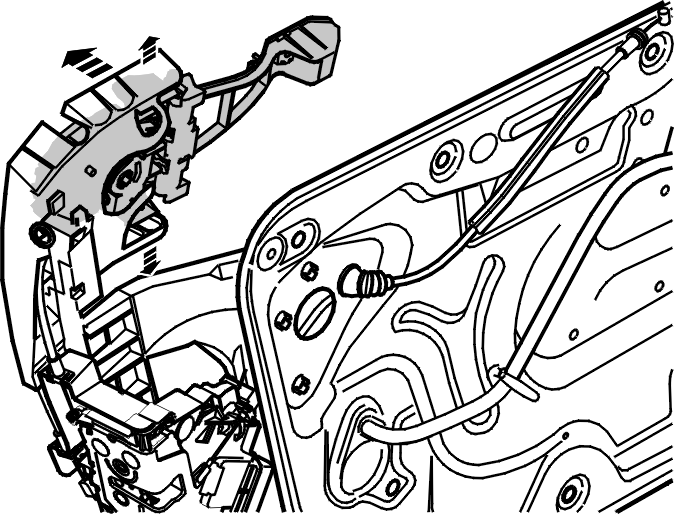

Отведите кассету двери от двери.

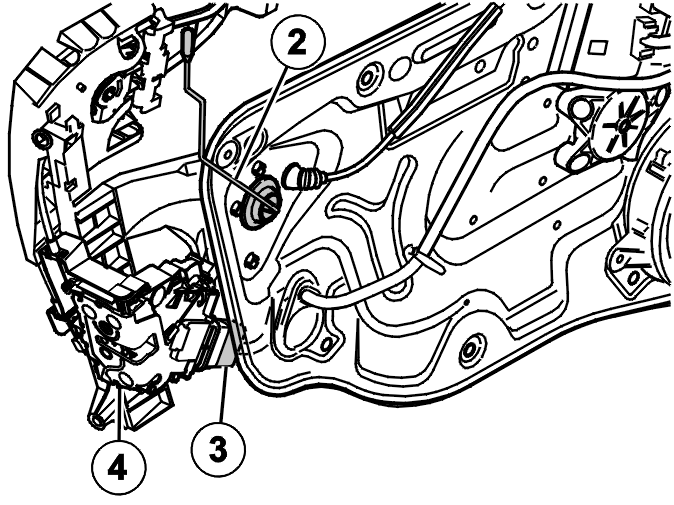

Снимите:

• кнопку запирания (2)
• разъем (3) механизма замка
• заклепку (4). См.: Borttagning av popnit.

Снимите:

• 2 крюка.

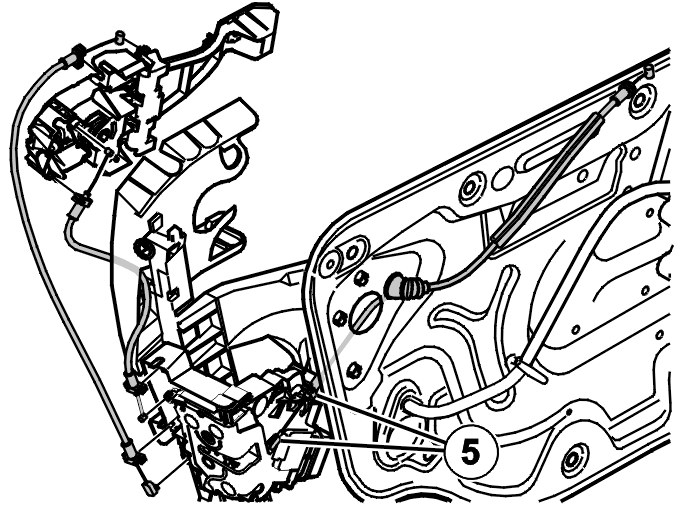

Снимите:

• 2 верхних троса запирания
• трос запирания (5) внутренней ручки.

Примечание: Даже если сломается рулевое управление, это не окажет влияния на функционирование механизма замка.

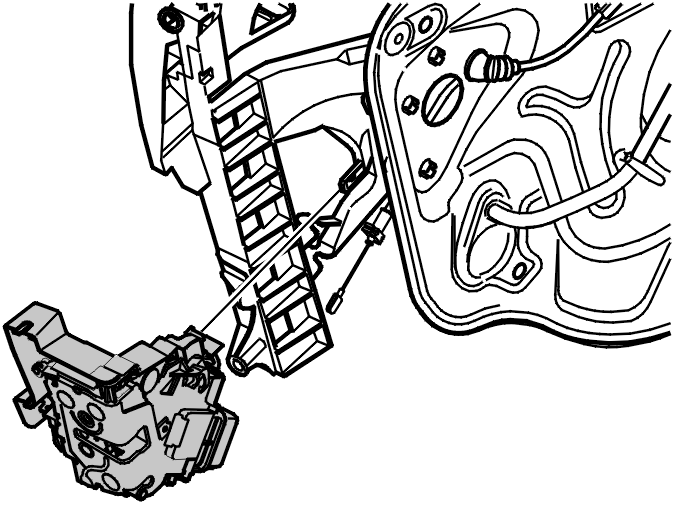

Снимите:

• крюк
• механизм замка.

Снимите окно. См.: Окно, передняя дверь. Окно, передняя дверь..

Закрепите стекло на верхней арке двери. Используйте ленту.

Установка механизма замка

Установите механизм замка на кассете двери.Убедитесь, что он правильно расположен, и что крюк зацепляется.

Установите:

• нижний трос запирания внутренней ручки
• кнопку запирания (2)
• разъем (3)
• заклепку (4)
• 2 верхних троса запирания.

Установите кассету двери в дверь, вставляя ее под углом.Проложите жгут проводов через дверь.Подсоедините разъем.

Установите:

• 9 винтов M6 кассеты двери. Затяните. См.: Åtdragningsmoment
• винт.

Установите:

• 3 винта M6 механизма замка. Затяните. См.: Åtdragningsmoment
• разъем (1) дверного зеркала
• винт желобка стекла
• наружную ручку двери. См.: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (-2004) или: Handtag yttre sidodörr fram Handtag yttre sidodörr fram (2005-).

Снимите ленту.

Установите:

• окно. См.: Окно, передняя дверь. Окно, передняя дверь.
• отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение.

Закройте окно.Проверьте работу замка.
