Отопление/вентиляция, полная замена

Общая информация

Внимание: Соблюдайте правила техники безопасности при работе с системой отопления/вентиляции, см. Правила техники безопасности при работе с хладагентом.

Примечание: Прочтите инструкцию о медленной и быстрой течи, см. Масло в системе кондиционирования воздуха.

Конструкция

Система отопления/вентиляции состоит из трех частей.1 Блок вентилятора2 Силовой блок с системой кондиционера или без нее.3 Отопитель с решеткой и теплообменникомЭти части следует заменять отдельно, однако при этом необходимо демонтировать панель приборов, Снятие приборной панели.Для замены отопителя необходимо демонтировать панель приборов и всю среднюю консоль.Электродвигатель вентилятора, фильтр пыльцы и резистор можно заменить без снятия панели приборов.

Снимите блок вентилятора

Снимите силовой блок, см. .Автомобили с кондиционером:Отсоедините трубку кондиционера в моторном отсеке от держателя.Ослабьте два винта сверху и гайку снизу и оттяните силовой блок назад до предела.Отсоедините все электрические соединения от блока вентилятора.Снимите опору (если она имеется) с панели приборов (2 гайки).Удалите гайки крепления блока вентилятора (3 шт.)Аккуратно оттяните блок и снимите его поворотным движением.

Установите блок вентилятора

Установка производится в обратном порядке.Проверьте уплотнение между блоком вентилятора и силовым блоком.Гайки крепления на корпусе для электродвигателя отопителя: 25 Н·м.Подключите электрические соединения к блоку вентилятора.Установите блок кондиционера (25 Н·м) и консоль.

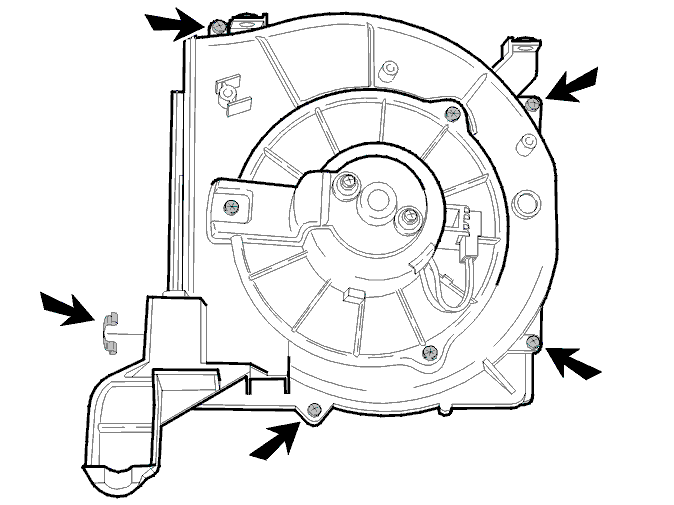

Снимите вентилятор (со снятого блока вентилятора)

Удалите 3 винта.Снимите вентилятор.Установка производится в обратном порядке.Проверьте уплотнения.

Снимите блок вентилятора

Снимите крепления (4 шт.) и фиксатор.Сдвиньте демпфер электродвигателя, см. шаг Замените датчики температуры.Сдвиньте все демпферы и т.п.

Примечание: Демпферы привинчены к валу. Смажьте направляющую.

Установка производится в обратном порядке.Момент затяжки для винтов: 8 Н·м.Проверьте уплотнения.

Снятие/установка силового блока (автомобили без кондиционера)

Для автомобилей с кондиционером см. Снимите отопитель..Отсоедините разъем от резисторов.Вдавите штырьки фиксаторов и снимите фиксаторы.Аккуратно оттяните силовой блок назадУстановка производится в обратном порядке.Проверьте уплотнение.

Отсоедините блок отопителя

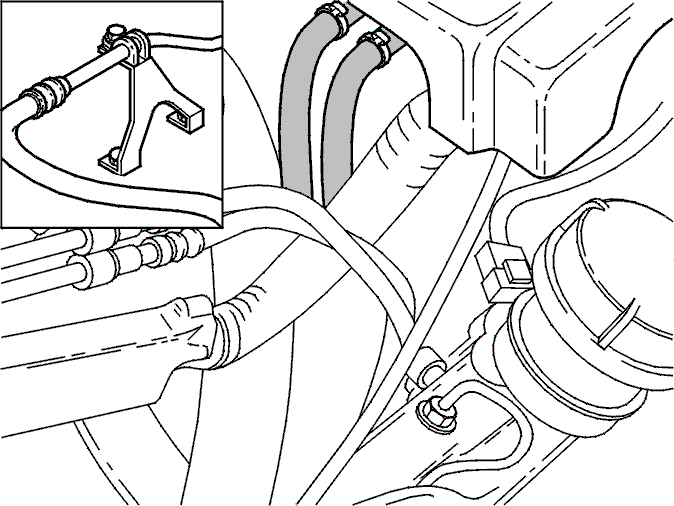

В моторном отсеке:Снимите брызговик сверху.Наденьте две пары клещей для шлангов 🔧 SLANGTÅNG на шланги теплообменника и снимите шланги.Отсоедините трубку кондиционера в моторном отсеке от держателя.В пассажирском салоне:Отсоедините жгут проводки и разъемы на средних опорах.Удалите винты крепления средних опор и снимите опоры.Снимите панель управления, см. шаг Снятие / установка компонентов в салоне.

Снимите отопитель.

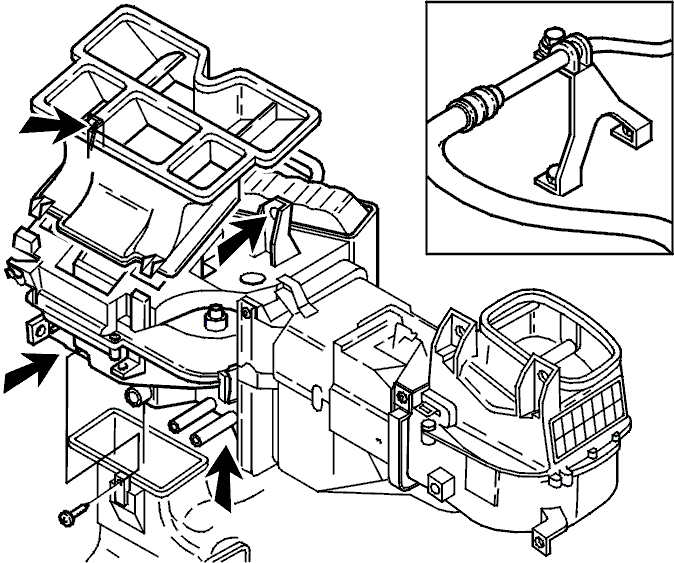

Отсоедините все разъемы.Снимите силовой блокАвтомобили с кондиционером:Отсоедините трубку кондиционера в моторном отсеке от держателя.Ослабьте винты и гайку крепления силового блока и оттяните его назад до предела.Снимите верхнюю часть корпуса.Отсоедините разъем от обогревателя пола (1 кронштейн)Вдавите трубки и снимите нижнюю часть.Снимите четыре гайки крепления.Освободите корпус, вдавите вниз обогреватель пола и снимите корпус.

Снимите отопитель

Отсоедините управляющий рычаг сбоку вентиля.

Удалите кронштейн и все фиксаторы вокруг него.

Аккуратно разнимите части.

При необходимости замените поврежденные части.

Примечание: Не удаляйте демпферы электродвигателя при регулировке.

Замените датчик температуры хладагента, см. шаг Ремонтные работы без снятия приборной панели.

Замените теплообменник, см. шаг Установите отопитель в сборе.

Проверьте уплотнители (также на демпферах).

Vеханизм управления устанавливается последним.

Установка производится в обратном порядке.

Проверьте регулировку демпфера электродвигателя, см. шаг Замените датчики температуры или Замените датчики температуры.

Установите отопитель

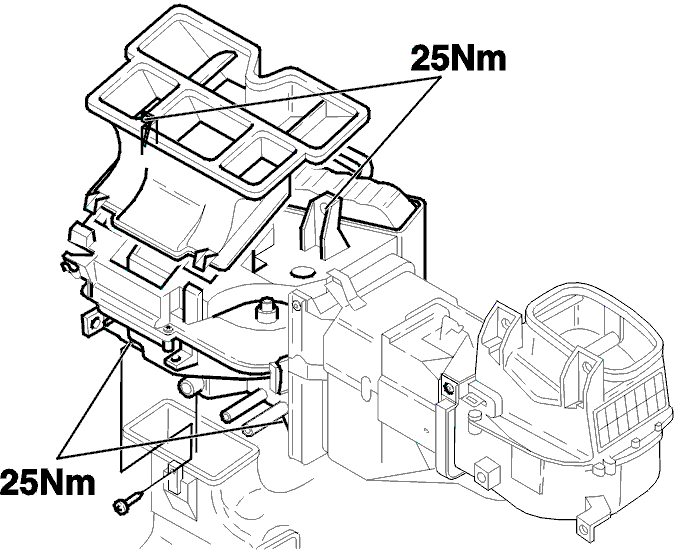

Проверьте уплотнения.Установите корпус на шпильки и заверните гайки рукой.Установите разъем на обогреватель пола (1 кронштейн) и подключите трубки обогревателя.При затяжке прижимайте корпус с силой. Затяните крепежные гайки моментом 25 Н·м.Установите силовой блок (момент затяжки 25 Н·м для автомобилей с кондиционером).Установите верхнюю часть (перегородку) корпуса.Подключите разъемы.

Установите отопитель в сборе

В пассажирском салоне:Установите опоры для панели приборовМомент затяжки: 10 Н·м.Закрепите разъемы и кабели на опорах (фиксаторами)Момент затяжки для подключений к массе 10 Н·мУстановите панель приборов и отрегулируйте кабели, см. шаг Снятие / установка компонентов в салоне В моторном отсеке:Установите новые хомуты для шлангов.Установите и закрепите шланги.Установите брызговик сверху.Автомобили с кондиционером: Замените шланг на основании.Проверьте и заправьте систему охлаждения, см. шаг Слив и вторичное использование хладагента.

Снятие/установка теплообменника

Примечание: Теплообменник можно заменить только при снятом блоке вентилятора.

Примечание: В случае течи уплотнительные кольца можно заменить без снятия теплообменника.

Снимите опорную пластину, снимите кабельные связки и трубки и замените уплотнительные кольца.Снимите кронштейны с опорной пластины.Аккуратно поднимите кассету над направляющим штифтом.Вытяните теплообменник и трубки из корпуса.Снимите кабельные связки и трубки.Замените уплотнительные кольца.Проверьте уплотнение.Установка производится в обратном порядке.При необходимости замените уплотнитель.

Примечание: Сначала прикрепите опорную пластину, затем кабельные связки.
