Снятие приборной панели (1996, 1997)

Подготовка

• Запишите код радио
• Выключите зажигание
• Отсоедините отрицательный провод аккумулятора.

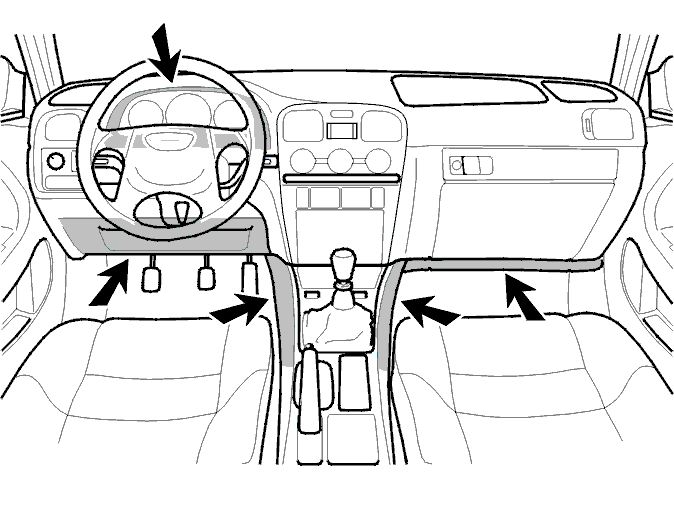

Снятие панелей под приборной панелью

Применимо только к автомобилям модельного года 2000-
Снимите нижнюю панель на стороне водителя, сжав зажим.

Снимите:

• боковые панели на центральной консоли согласно Панели центральной консоли
• нижнюю панель как на стороне водителя, так и на стороне пассажира
• проводку освещения салона.

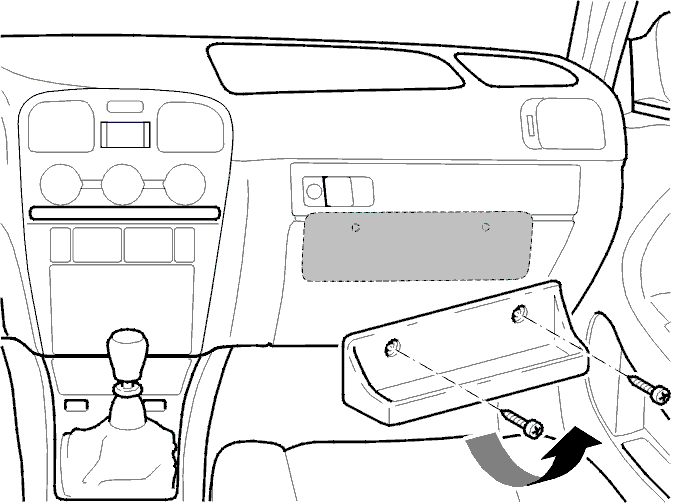

Откройте бардачок.

Снимите:

• два винта
• вещевое отделение вращательным движением.

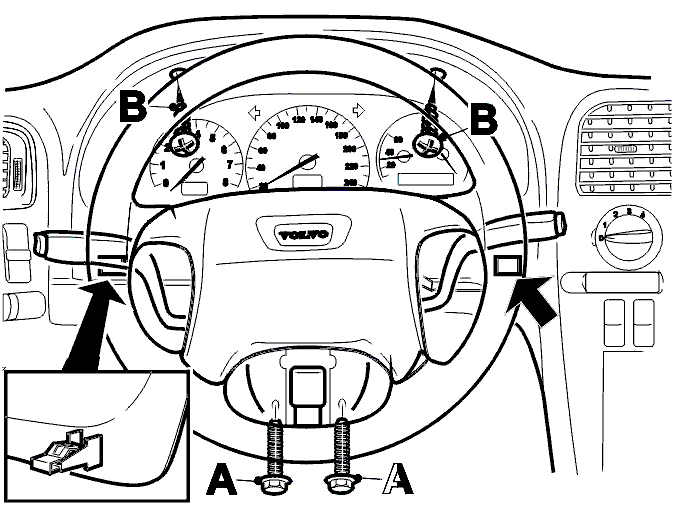

Снятие комбинированной приборной панели

• Выверните два винта крепления (А) рулевой колонки снизу
• Дайте рулевой колонке опуститься
• Выверните два винта (B) из окантовки. Снимите окантовку с зажимов
• Выверните три винта комбинированной приборной панели. Снимите комбинированную приборную панель. (Где применимо, разъемы и трос счетчика общего пробега остаются на месте на комбинированной приборной панели).

Снятие троса счетчика общего пробега и проводки с приборной панели (механический спидометр)

• Вдавите защелки. Продвиньте трос счетчика общего пробега вперед с кронштейном
• Поверните пластмассовый кронштейн троса счетчика общего пробега.

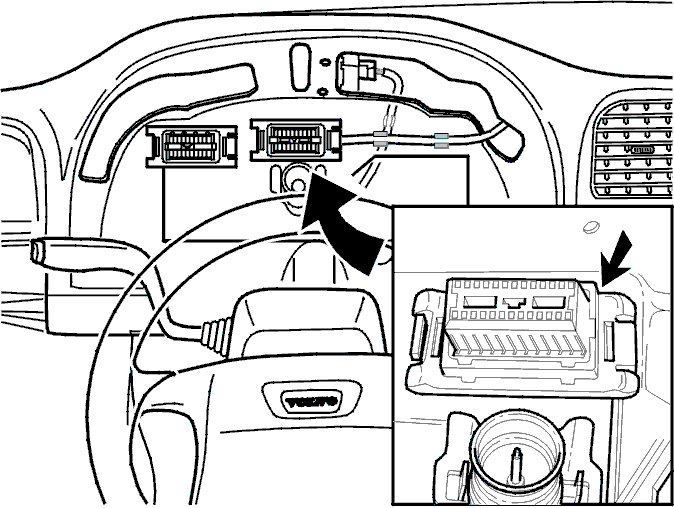

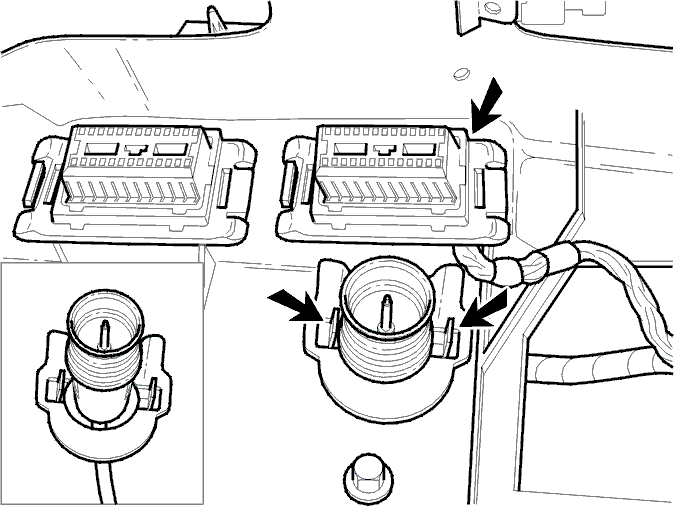

Снятие разъемов и кабелей с приборной панели

Отсоедините правый разъем (серый).Отделите два зажима, поддев их. Отсоедините разъем от кронштейна.

Снятие реле противотуманного фонаря

Примечание: Применимо только к автомобилям модельного года -1999

Выверните винт и снимите реле.Сдвиньте реле и кабель за приборную панель.

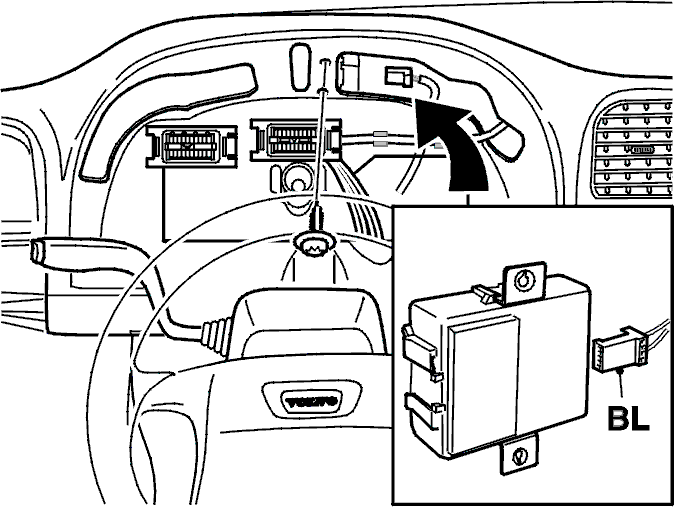

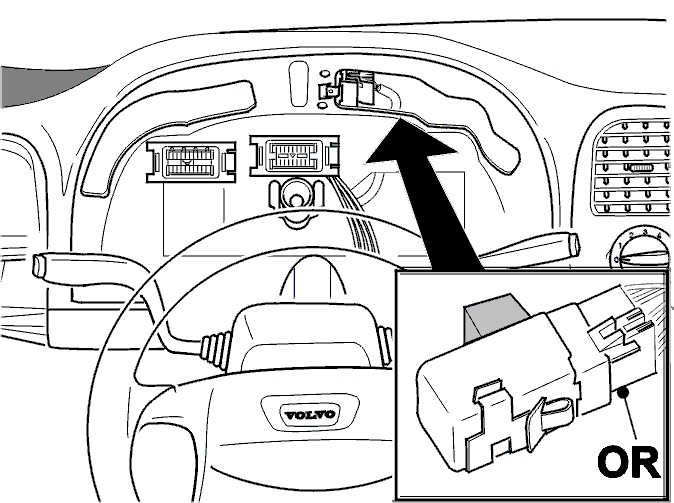

Снятие реле VGLA (блока)

Примечание: Применимо только к автомобилям модельного года 2000-

Выверните винт и снимите реле.Сдвиньте реле и кабель за приборную панель.

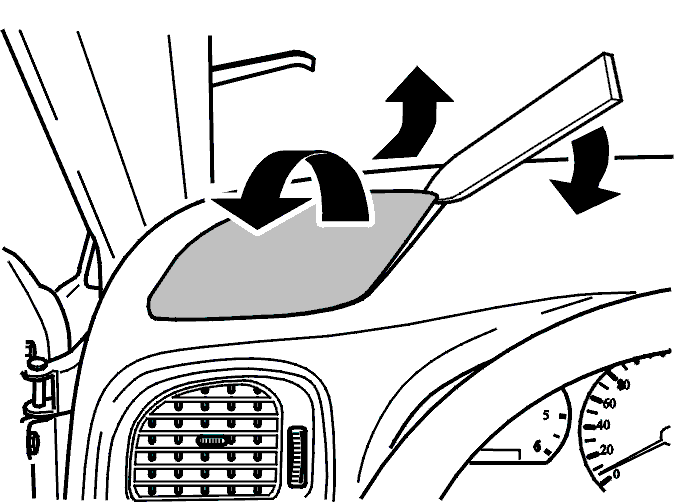

Снятие громкоговорителя с приборной панели

• Поднимите решетку громкоговорителя на переднем крае, нажав на выступы вперед. Используйте инструмент для уплотнения 🔧 FALSBEN
• Снимите решетку громкоговорителя
• Автомобили с ECC: снимите датчик солнечного излучения
• Поднимите и выньте громкоговоритель из приборной панели. Отсоедините разъем.

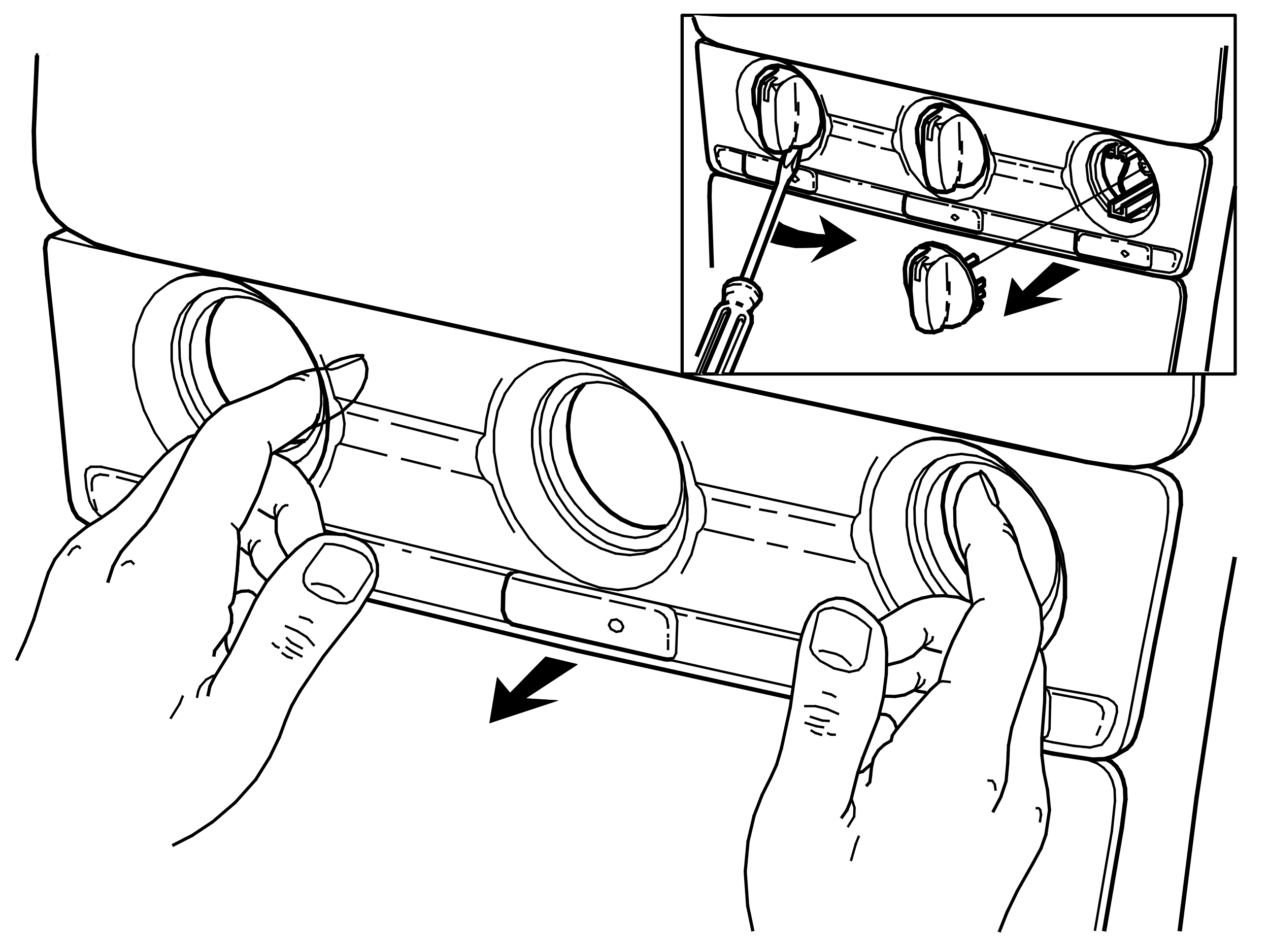

Снятие панели управления системы обогревателя

Автомобили с МCC:

• Снимите ручки переключения. Воспользуйтесь небольшой отверткой
• Снимите переднюю панель (вставьте пальцы в отверстия и осторожно потяните).

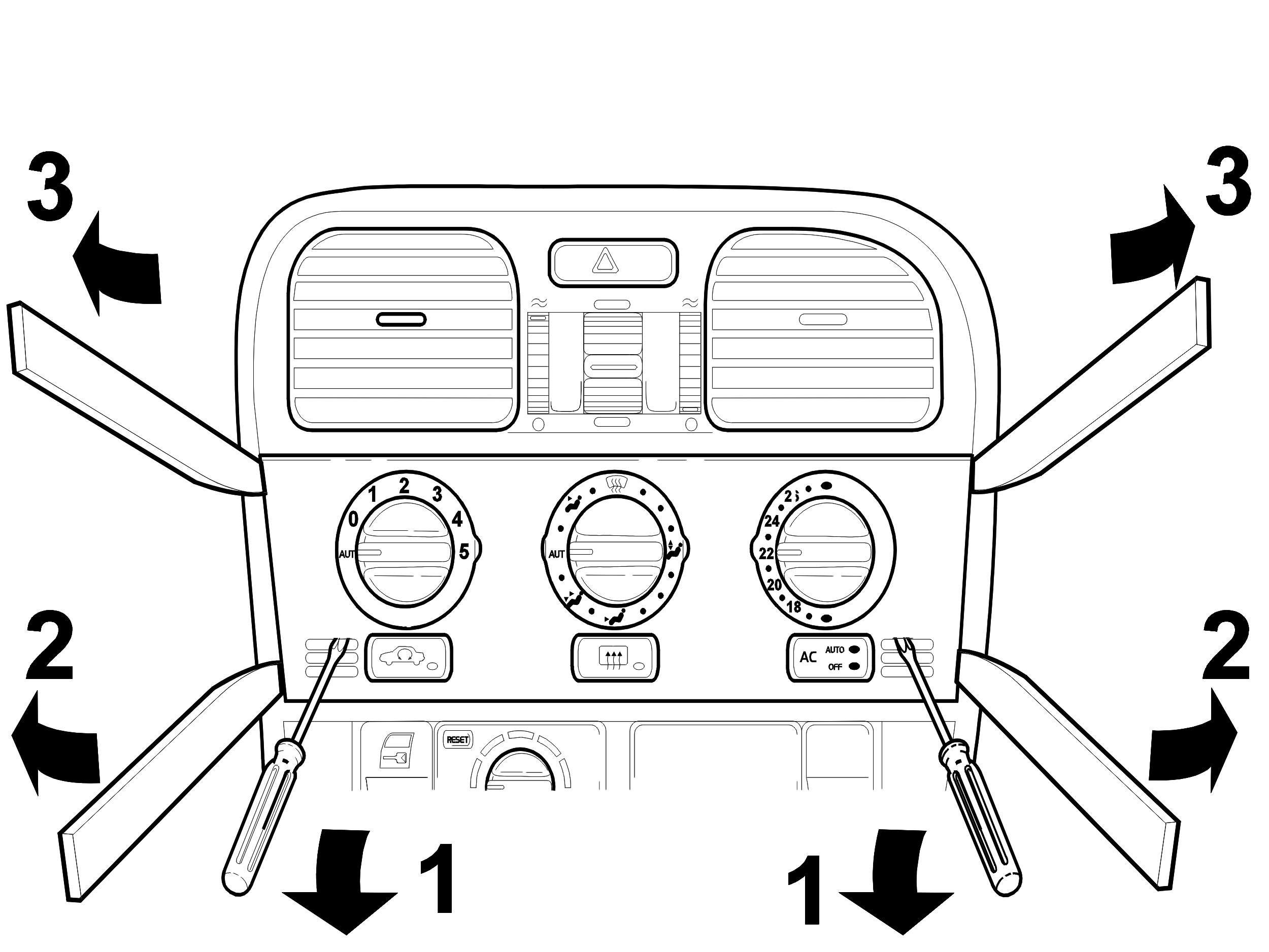

Автомобили с ECC:

• Вставьте маленькую отвертку через верхний вентиляционный канал. Надавите стопорный штырь вверх. Осторожно потяните этот угол панели вперед.Повторите на другой стороне.Осторожно выверните панель из верхних углов. Используйте инструмент для уплотнения 🔧 FALSBEN
• Ручки переключателя остаются на месте на управлении обогревателем.

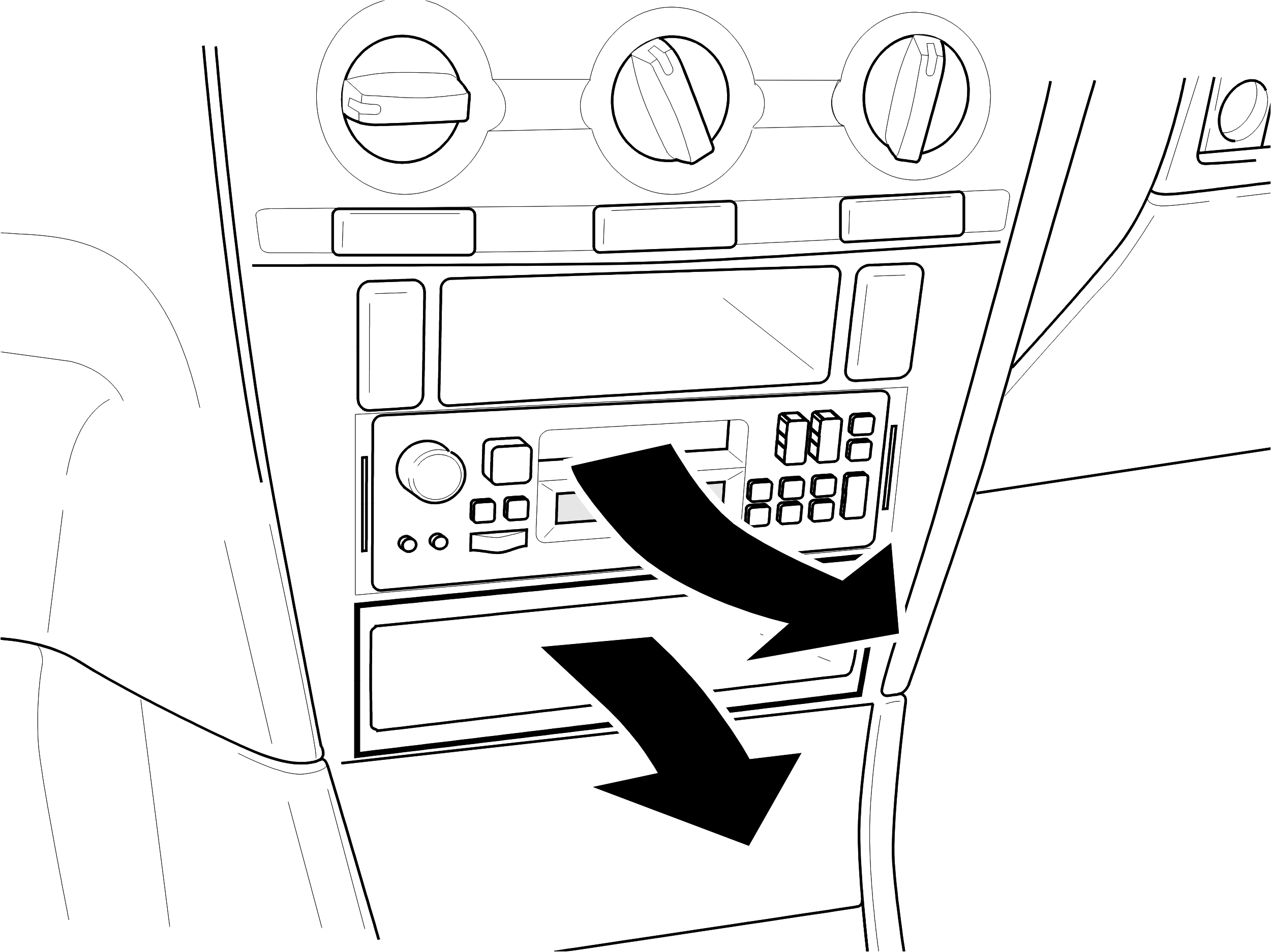

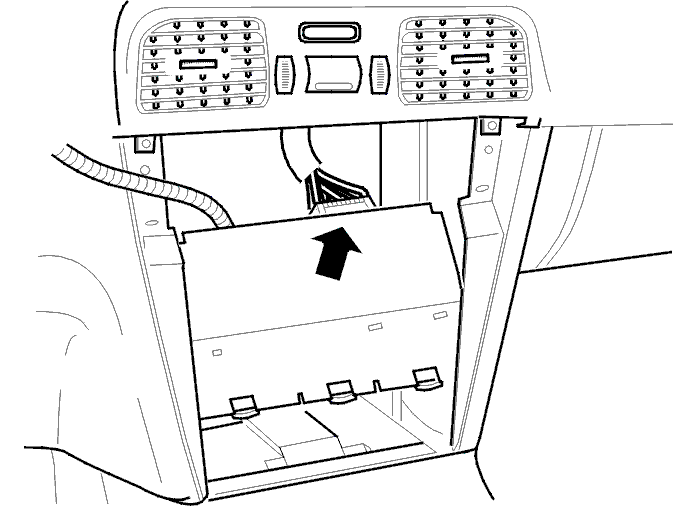

Снятие магнитолы и вещевого отделения

Снимите:

• магнитолу
• разъем и выключатель антенны
• вещевое отделение, если применимо.

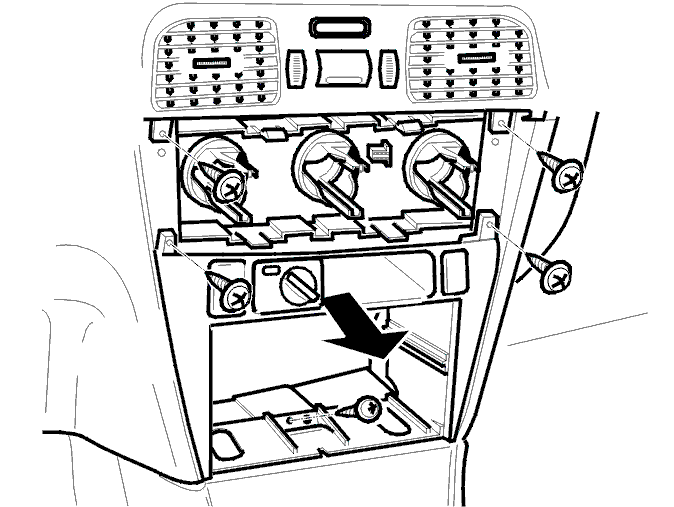

Снятие кронштейна приборной панели

Снимите:

• четыре винта
• крепление органов управления обогревателя
• вещевое отделение

• нижние крепления кронштейна.

• Отсоедините разъемы от выключателей. Снимите кронштейн.

Снятие блока ECC

Подсказка: Автомобили только с ECC.

Освободите воздушный шланг от блока.Отсоедините разъем. Снимите блок.

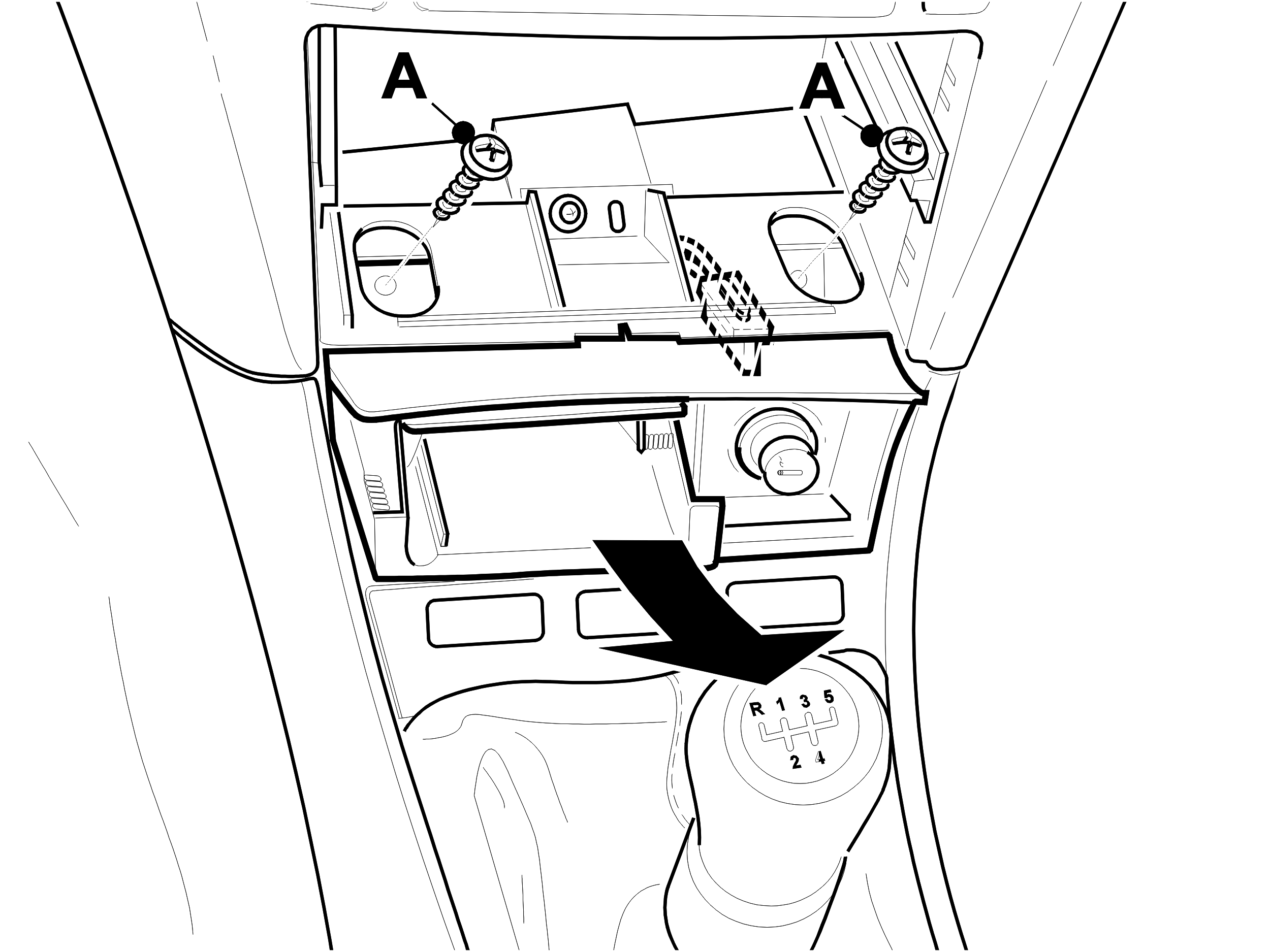

Снятие узла пепельницы

Снимите:

• пепельницу
• два винта. Вытяните кронштейн
• разъемы прикуривателя и освещения.

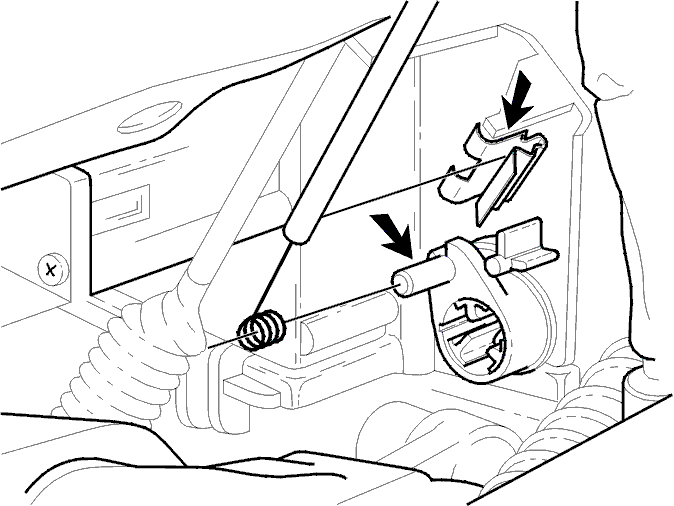

Отсоединение троса управления “смешиванием воздуха” на конце, направленном к обогревателю

• Вытяните наружный трос из зажима
• Снимите внутренний трос с рычага (вдавите защелки).

Снятие (нижней) панели со стойки А

Снимите глухую пробку. Отсоедините панель.

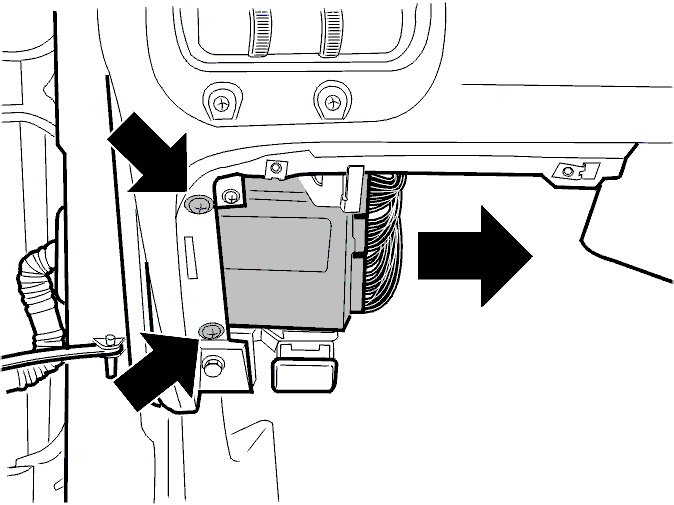

Снятие центрального электронного модуля (СЕМ)

Примечание: Применимо только к автомобилям модельного года 2000-

Выверните два винта.Оттяните центральный электронный модуль (СЕМ) в сторону.

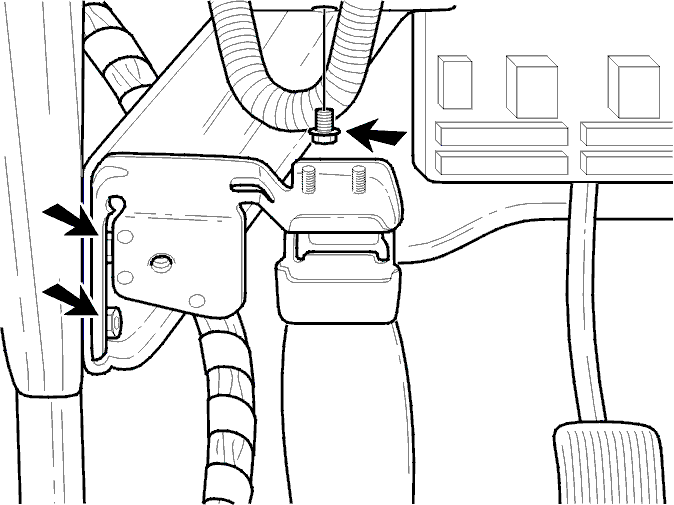

Отсоединение проводки и защелки капота

Примечание: Применимо только к автомобилям модельного года 1999-

Снимите:

• винт (А) и защелку капота с креплением
• гайку крепления блока предохранителей. Дайте ему опуститься на несколько сантиметров
• Отсоедините разъемы от проводки.

Примечание: Применимо только к автомобилям модельного года 2000-.

Снимите:

• гайку и сдвиньте защелку капота в сторону, прочь от опоры
• винт из приборной панели
• винт из верхней части кронштейна
• кронштейн
• разъемы с блока предохранителей.

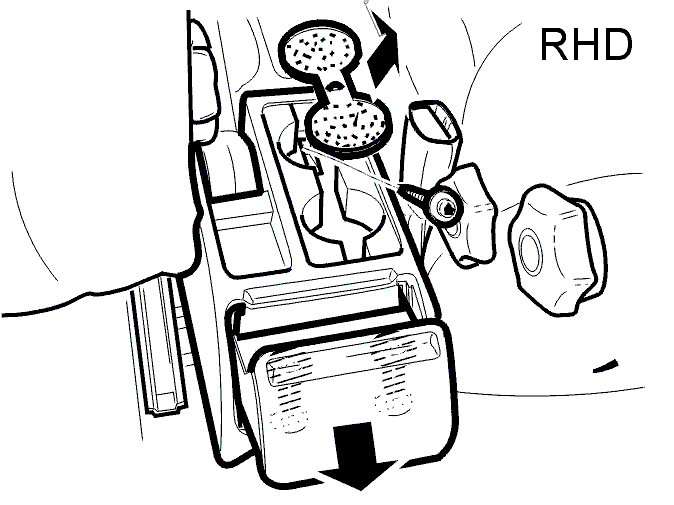

Снятие задней центральной консоли

Снимите:

• корзину для бумаг или держатель для напитков (если применимо), потянув ее вверх
• два винта с обратной стороны
• уплотнение и винт в передней части
• кронштейн (отметьте передний фланец).

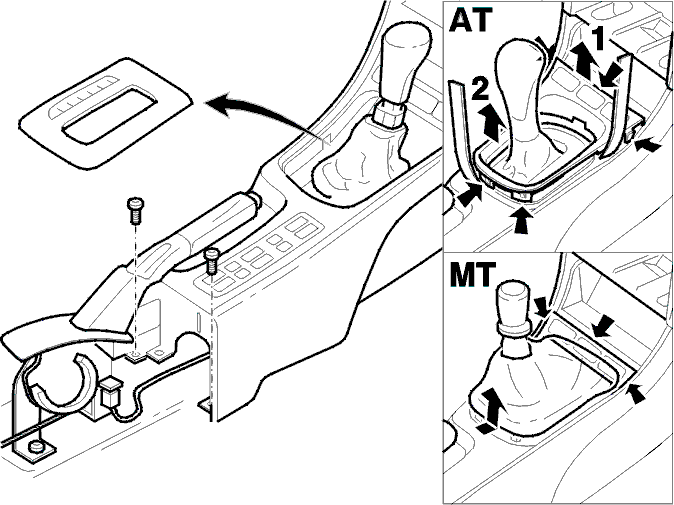

Отсоединение передней центральной консоли

Выверните два винта у стояночного тормоза.

Автомобили с коробкой передач с ручным управлением:
сдвиньте панель вперед. Снимите панель, потянув ее назад.

Автомобили с автоматической коробкой передач:
осторожно снимите панель. Используйте инструмент для уплотнения 🔧 FALSBEN.Выньте лампы.

Снимите:

• лампы
• два винта на передней части.

Слегка потяните переднюю центральную консоль назад.

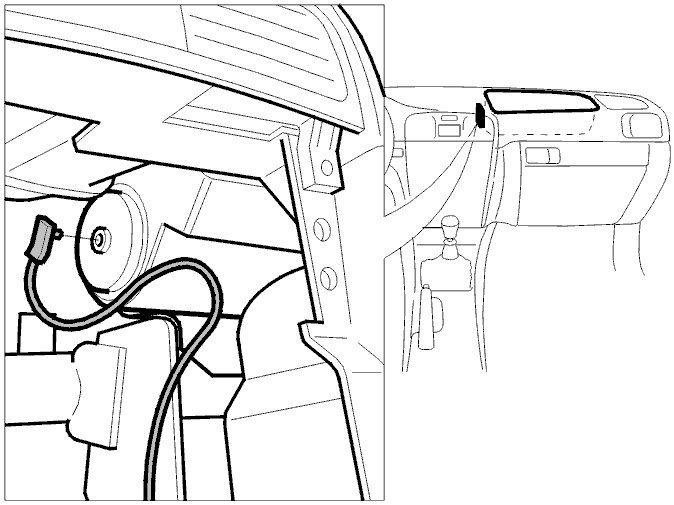

Отсоединение надувных подушек безопасности

Отсоедините надувную подушку безопасности на стороне пассажира.

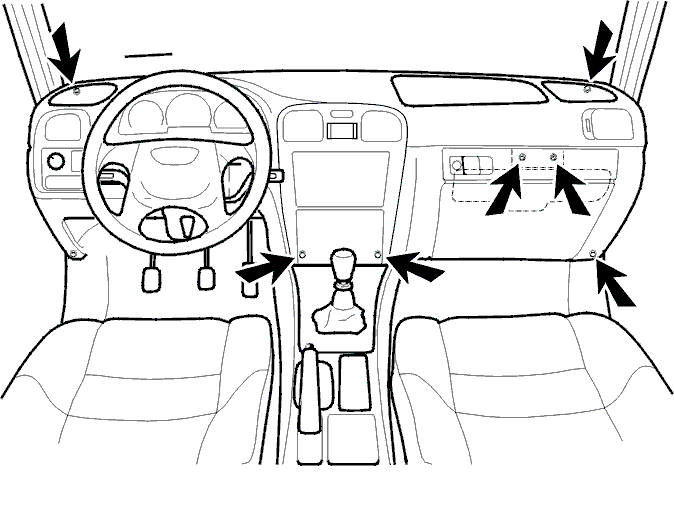

Снятие приборной панели

Примечание: Для выполнения этой операции требуется два человека.

• Выверните винты, как показано на иллюстрации
• Накройте крышку верхнего вала рулевого колеса тряпкой. Это делается для того, чтобы избежать нанесения повреждений
• Отсоедините приборную панель и снимите ее
• Вставьте проводку и кабель.

Примечание: Автомобили с МCC: Органы управления обогревателя остаются в автомобиле.
