Снятие / установка компонентов в салоне

Снимите испаритель

Общая информацияСлейте хладагент из системы. См. Слив и вторичное использование хладагента.Снимите приборную панель. См. Снятие приборной панели.В моторном отсеке:Отсоедините соединения. Загерметизируйте отверстия (2х болта).Снимите сливной шланг.В салоне:Снимите два болта и гайку с блока питания. Отсоедините разъем. Осторожно оттяните блок питания от теплоизоляционной перегородки (будьте осторожны с уплотнениями).

Снимите испаритель с блока питания

Снимите уплотнение из пеноматериала с соединения испарителя.Снимите крепление и зажимы вокруг него.Снимите модуль управления компрессора с крепления.Разъедините секции.Снимите датчик (датчики) температурыСнимите испаритель.Снимите расширительный клапан. См. Снимите расширительный клапан с блока питания

Установите испаритель в блок питания

Замените всю изоляцию.

Проверьте уплотнения.

Установите испаритель.

Установите расширительный клапан. См. Установите расширительный клапан

Установите датчик (датчики) температуры (осторожно вдавите зажим в слоистый материал).

Соберите секции. Используйте зажим и винт.

Установите уплотнение из пеноматериала.

Соберите блок питания и испаритель

В салоне:Осторожно вдвиньте блок питания на место. Убедитесь, что уплотнения правильно расположены.Затяните болты и гайки до 25 Н·м.Подсоедините разъемы.В моторном отсеке:Смажьте новые уплотнительные кольца компрессорным маслом.Закрепите шланги.Затяните тонкую трубу. Затяните до: 10 Н·м.Затяните толстую трубу. Затяните до: 10 Н·м.Заполните систему до конца. Проверьте на наличие утечек. См. Слив и вторичное использование хладагента.

Снимите расширительный клапан с блока питания

Снимите испаритель. См. Снимите испаритель Отсоедините 3 соединения от расширительного клапана. Используйте два гаечных ключа.Снимите изоляцию.Снимите датчик температуры с трубы (зажим).Снимите расширительный клапан.

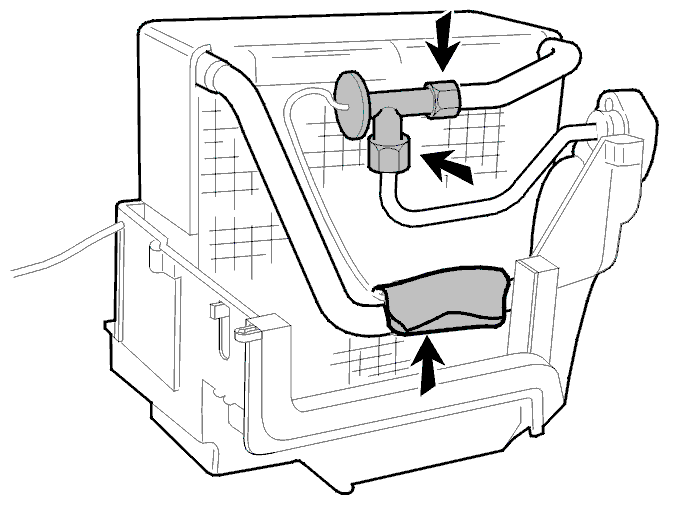

Примечание: Новый расширительный клапан был введен во время 1997 модельного года. См. иллюстрацию ниже.

Установите расширительный клапан

Соберите новые уплотнительные кольца. Смажьте уплотнительные кольца маслом для компрессора системы кондиционирования.Затяните пальцами расширительный клапан. Расположите расширительный клапан таким образом, чтобы он не касался испарителя. Закрепите клапан. Используйте два гаечных ключа.Вдавите датчик температуры на трубу.Установите изоляцию на место.Затяните до:толстая труба 20 Н·мтонкая труба 15 Н·мдатчик 12 Н·мУстановите испаритель. См. Установите испаритель в блок питания

Замените всю панель управления

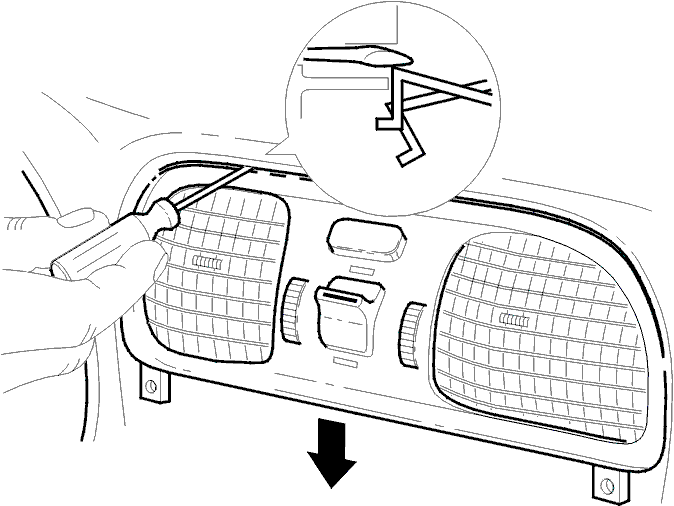

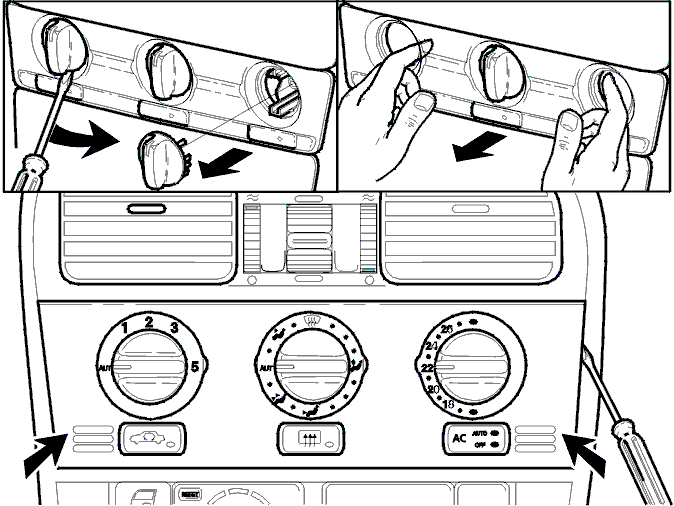

Система ручного управления микроклиматом: Вытяните ручки управления обогревателем. Используйте маленькую отвертку.Снимите переднюю панель. (Вставьте пальцы в отверстие. Осторожно потяните).Система электронного управления микроклиматом: Вставьте маленькую отвертку через верхний вентиляционный канал. Надавите стопорный штифт вверх. Осторожно потяните этот угол панели вперед. Повторите на другой стороне. Осторожно выверните панель из верхних углов. Используйте маленькую отвертку. Снимите кронштейн приборной панели. См. Снятие приборной панели.Снимите два винта над панелью управления. Нажмите панель управления вниз.Отсоедините разъем(ы).Система ручного управления микроклиматом: Отсоедините тросы управления. Отожмите защелку. Отсоедините внутренние тросы.Система электронного управления микроклиматом: Снимите шланг.Снимите панель управления.

Примечание: Переставьте необходимые компоненты со старого блока на новый блок.

Установите в обратном порядке.Отрегулируйте тросы управления. См. Отрегулируйте тросы управления вентилятора

Отрегулируйте тросы управления вентилятора

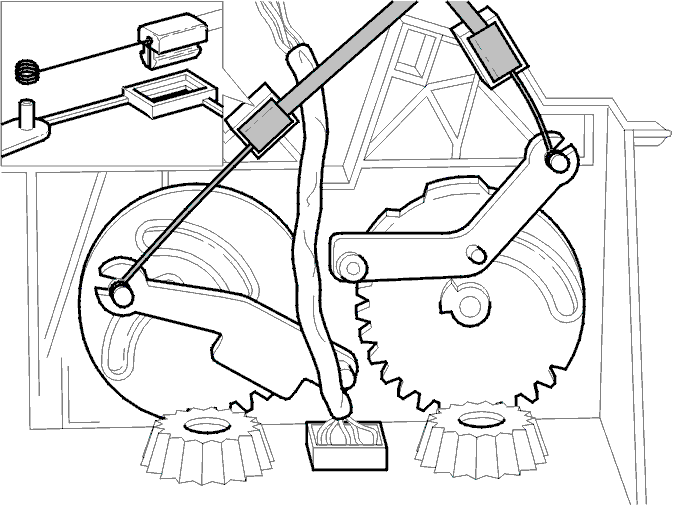

Общая информацияТросы регулируются на блоке обогревателя.Снимите нижнюю крышку и боковую панель туннеля на стороне водителя.Отогните зажим вверх, чтобы снять наружные тросы.

Отрегулируйте:

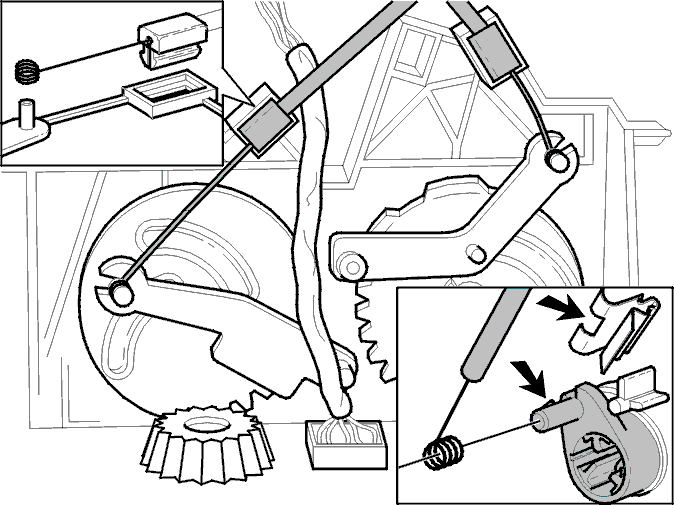

Центральные каналыУстановите орган управления в положение "холод" (cold). Установите вентиляционный канал в положение "холод" (cold). (Рычаг должен быть как можно ниже). Теперь потяните наружный трос назад. Вдавите трос в зажим.Кнопка температурыУстановите кнопку температуры на 0 (холодно). Нажмите рычаг как можно дальше назад. Теперь вдавите наружный трос в зажим.Распределение воздухаПереведите кнопку в положение антиобледенения. Нажмите рычаг как можно дальше вперед. Теперь потяните наружный трос назад. Вдавите трос в зажим.

Замена тросов управления блока вентилятора:

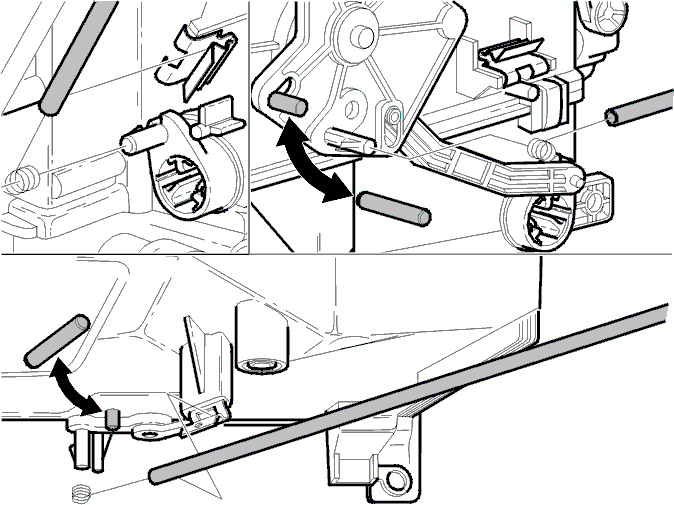

Снимите панель управления. См. Замените всю панель управления.Снимите нижнюю крышку и боковую панель туннеля на стороне водителя. Снятие приборной панели.Сторона вентилятора обдува:Выдавите наружный трос из зажима (отогните его вверх).Выньте внутренний трос из держателя (вдавите стопорный штифт)Сторона панели управления:Нажмите на зажимы внутрь и вверх: Отсоедините внутренний трос от дисков.Установите в обратном порядке.Отрегулируйте тросы управления. См. Отрегулируйте тросы управления вентилятора.

Замена тросов управления центральных каналов

Снимите нижнюю крышку и боковую панель туннеля на стороне водителя.Вдавите стопорный штифт. Выньте внутренний трос.Вытяните наружный трос из зажима.Снимите панель управления полностью. См. Замените всю панель управления Потяните решетку каналов немного вниз. Надавите стопорные скобы вниз. Используйте маленькую отвертку.Потяните панель вперед.Отсоедините разъем.Поверните переключатель в синее положение.Снимите трос и зажим с панели канала. Выньте трос из кнопки.Установите в обратном порядке.Отрегулируйте трос управления. См. Отрегулируйте тросы управления вентилятора
