Ремонтные работы без снятия приборной панели

Снятие электродвигателя вентилятора

Снимите:

• нижнюю крышку на стороне пассажира, величину момента см. Снятие приборной панели

Сделайте разрез на изоляционной прокладке 10 х 7 см и отогните прокладку.Отсоедините контактный разъем с электродвигателя вентилятора.Снимите:

• три винтаПри наличии ультразвукового модуля управления: отведите его в сторону.

Потяните вниз и выньте двигатель (поверните на 90 градусов).

Установка

Установка производится в обратном порядке.

Проверьте уплотнение.

Установите на место изоляционную прокладку и закрепите ее клейкой лентой.

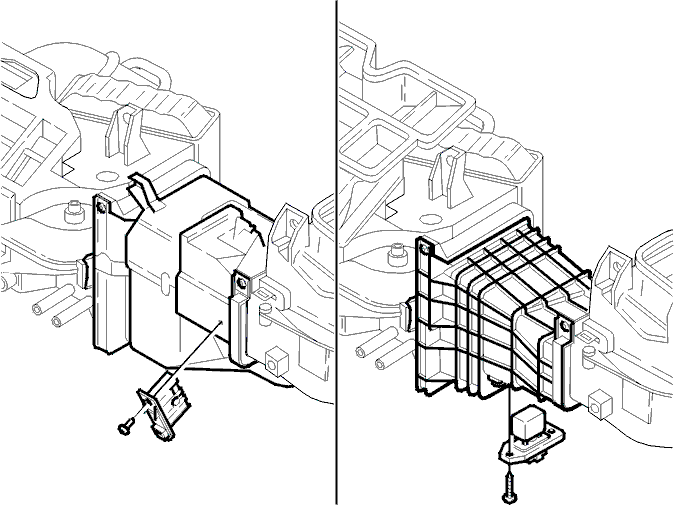

Снятие транзистора

Снимите:

• нижнюю крышку на стороне пассажира, величину момента см. Снятие приборной панели.
• разъем
• 2 винта
• транзистор

В автомобилях с ЕСС:Модуль управления вентилятором установлен в углу под блоком.Верхнее крепление можно снять только клещами.При монтаже замените этот винт на винт с шестигранной головкой.

Установка

Установка производится в обратном порядке.

Проверьте уплотнение.

Снятие датчика температуры хладагента

Снимите:

• нижнюю крышку и боковую панель консоли на стороне пассажира, величину момента см. Снятие приборной панели.
• часть напольного покрытия
• контактные разъемы и провода
• датчик из корпуса.

Установка

Установка производится в обратном порядке.

Закрепите датчик крепежными деталями (обеспечьте хороший контакт датчика с теплообменником).
