Маховик (B5254T4, D5244T)

Замена маховика

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.

Подготовительные операции

Снятие коробки передач: см. Коробка передач, снятие.Чтобы снять сцепление: для бензиновых см. Диск фрикционной муфты и прижимающая пластина Диск фрикционной муфты и прижимающая пластина.

Примечание: На иллюстрациях показан сдвоенный маховик, но метод является таким же для одиночных маховиков.

Демонтаж маховика

Снимите датчик частоты вращения коленчатого вала с кронштейном. Поместите в сторону.Ослабьте все винты маховика. Выверните все винты кроме одного.Снимите 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА).Отсоедините маховик от коленчатого вала. Выверните оставшийся винт.Снимите маховик.

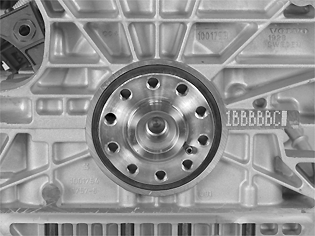

Проверка уплотнения коленчатого вала

Проверьте уплотнение коленчатого вала на наличие утечки.Чтобы заменить уплотнение коленчатого вала, смотрите инструкции для соответствующей модели автомобиля и года выпуска.

Установка маховика

Примечание: Убедитесь, что сопрягаемые поверхности на коленчатом валу и маховике абсолютно чистые.

Используйте приспособление 🔧 Специальныц винт (маховик) B4184-B6304, состоящее из 3-х шпилек с гайками.

Установите:

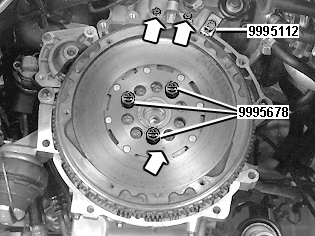

• 3 шпильки приспособления 🔧 Специальныц винт (маховик) B4184-B6304 распределяются, как показано на иллюстрации
• маховик.

Примечание: Убедитесь, что установочный штифт на коленчатом валу расположен напротив отверстия в маховике.

Примечание: Применимо только к автомобилям со сдвоенными маховиками: имеется отметка в виде неглубокого отверстия (см. стрелку). Отметка указывает направление на направляющее отверстие на маховике.

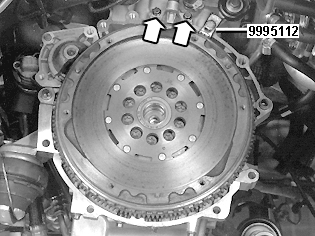

Установите приспособление 🔧 ЗУБЧАТЫЙ ФИКСАТОР (СТОПОРЕНИЕ МАХОВИКА) на маховик.Поочередно затяните гайки маховика на коленчатом валу. Воспользуйтесь тремя гайками приспособления 🔧 Специальныц винт (маховик) B4184-B6304.

Осторожно: Маховик должен лежать вплотную к фланцу коленчатого вала, прежде чем устанавливаются винты. Существует вероятность того, что излишек стопорящей жидкости на винтах попадет между сопрягаемыми поверхностями.

Установите 7 новых винтов. Затяните. См. Момент затяжки.Снимите 3 гайки и болта.Установите оставшиеся 3 новых винта маховика. Затяните. См. Момент затяжки.Установите датчик частоты вращения коленчатого вала с кронштейном. Затяните.

Завершение

Чтобы установить сцепление: для бензиновых см. Диск фрикционной муфты и прижимающая пластина Диск фрикционной муфты и прижимающая пластина.Чтобы установить коробку передач, см. Коробка передач, установка.
