Конечная передача (B5254T3, B5254T7)

Подготовка

Поднимите автомобиль. См.: Lyftpunkter kaross.

Примечание: Убедитесь, что задний воздухоотражатель можно снять.

Снимите:

• задние колеса
• карданный вал с фланца. См.: Kardanaxel
• задние пружины. См.: Fjäder
• задние приводные валы. См.: задний ведущий мост.

Снятие нижнего крепления амортизаторов

Снимите амортизатор на обеих сторонах.

Снятие воздухоотражателя

Снимите воздухоотражатель с обеих сторон.

Отсоединение разъема электронного модуля дифференциала (DEM)

Отсоедините разъем электронного модуля дифференциала (DEM) на правой стороне. Высвободите разъем из 1 зажима.Выньте все вспомогательные/дополнительные жгуты проводов из их держателей на подрамнике.

Снятие переднего крепления опорных рычагов

Снимите следующее на обеих сторонах:

• разъем датчика ABS (2). Отсоедините разъем и жгут проводов от зажимов
• 2 винта (1).

Снятие зажимов троса тормоза

Снимите следующее на обеих сторонах:

• винт
• 1 зажим.

Отсоедините систему выпуска выхлопных газов от втулок спереди заднего моста.

Снятие подрамника

Расположите: 🔧 T9512951, по центру под подрамником. Прижмите вверх, используя прокладку, с тем чтобы сопрягаемая поверхность была прямой.Поднимите домкрат до легкого касания.Выверните 3 винта на каждой стороне подрамника.

Примечание: Убедитесь, что никакие кабели/шланги не зажимаются при опускании подрамника.

Опустите подрамник приблизительно на 5 см.

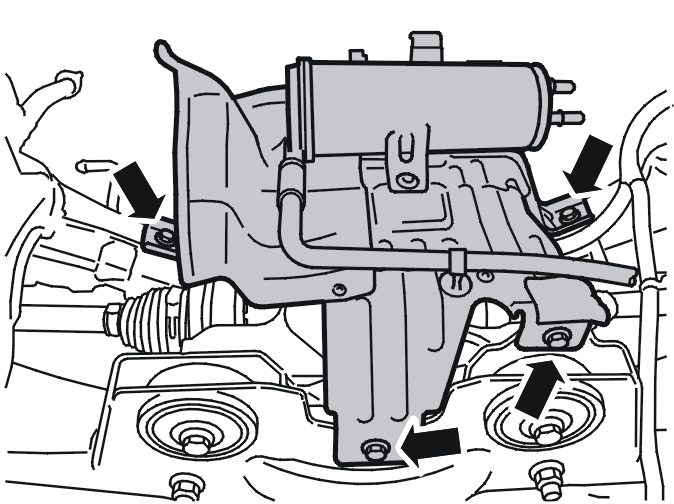

Снятие винтов с кронштейна угольного фильтра системы выделения паров топлива

Выверните винты кронштейна угольного фильтра системы выделения паров топлива.

Примечание: Применимо только к США.

Снимите:

• разъем и зажим на кронштейне
• кронштейны. См.: Läckdiagnospump.

Примечание: Убедитесь, что никакие кабели/шланги не зажимаются при опускании подрамника.

Опустите подрамник.

Снятие конечной передачи

Снимите:

• винты конечной передачи
• конечную передачу.

Перестановка компонентов

При замене конечной передачи см. Bakväxel, överflyttning av detaljer.

Установка конечной передачи

Установите 3 винта M12. Затяните.

Установка кронштейна угольного фильтра системы выделения паров топлива

Примечание: Убедитесь, что никакие кабели/шланги не зажимаются при установке подрамника.

Поднимите подрамник так, чтобы осталось приблизительно 5 см.Установите кронштейн на угольный фильтр системы выделения паров топлива. Используйте 4 винта M6. Затяните.

Примечание: Применимо только к США.

Установите:

• кронштейны. См.: Läckdiagnospump
• разъем и зажим на кронштейне.

Установка подрамника

Примечание: Убедитесь, что никакие кабели/шланги не зажимаются при опускании подрамника.

Осторожно поднимите подрамник.Установите 3 винта на обеих сторонах. Затяните. См.: Åtdragningsmoment.Уберите подъемную площадку.

Установка зажимов троса тормоза

Установите на обеих сторонах:

• винт
• 1 зажим.

Подсоедините систему выпуска выхлопных газов на место на втулках спереди заднего моста.

Установка переднего крепления опорных рычагов

Установите на обеих сторонах:

• 2 винта (1). Затяните. См.:Åtdragningsmoment
• разъем датчика ABS (2).

Подсоединение разъема электронного модуля дифференциала (DEM)

Установка зажима и разъема электронного модуля дифференциала (DEM) на правой стороне.Установите все вспомогательные/дополнительные жгуты проводов в их держателях на подрамнике.

Установка воздухоотражателя

Установите воздухоотражатель на обеих сторонах.

Установка нижнего крепления амортизатора

Установите амортизатор на обеих сторонах.Затяните согласно: Åtdragningsmoment.

Завершение

Установите:

• задние приводные валы. См.: задний ведущий мост.
• задние пружины. См.: Fjäder
• карданный вал на фланец. См.: Kardanaxel
• задние колеса.
