Диагностика течи насоса (B5254T3, B5254T7)

Снятие амортизатора

Снимите следующее на обеих сторонах:

• винт
• амортизатор с бокового звена.

Снятие опоры выхлопной трубы

Снимите два резиновых крепления с заднего глушителя.

Опускание подрамника

Примечание: Убедитесь, что никакие кабели/шланги не заполняются или не зажимаются при опускании подрамника.

Используйте передвижной домкрат: 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ) и: 🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ). Расположите передвижной домкрат под подрамником.Вытяните тормозной шланг из его кронштейна с обеих сторон

Снимите:

• винт (1) c обеих сторон
• 2 винта (2) c обеих сторон.

Опустите подрамник приблизительно на 5 см. Убедитесь, что никакие кабели/шланги не натягиваются и не зажимаются при опускании подрамника.

Снятие насоса диагностики утечек

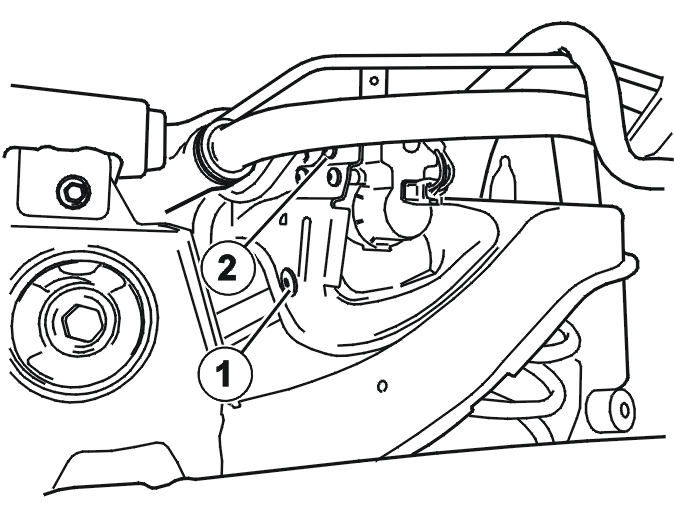

Снимите:

• винт M6 (1), крепящий кронштейн насоса к подрамнику
• 3 винта M5 (2)
• кронштейн.

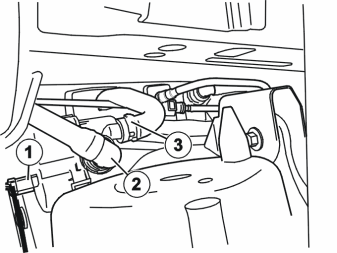

Снимите:

• разъем (1)
• трубу с быстросъемными разъемами (2)
• зажим и шланг (3)
• насос блока диагностики утечек.

Установка насоса диагностики утечек

Установите:

• насос блока диагностики утечек
• зажим и шланг (3)
• трубу с быстросъемными разъемами (2)
• разъем (1).

Установите:

• кронштейн
• 3 винта M5 (2)
• винт M6 (1).

Установка подрамника

Поднимите подрамник. Убедитесь, что установочные штифты входят в свои отверстия в кузове.

Примечание: Убедитесь, что никакие кабели/шланги не заполняются или не зажимаются при установке подрамника.

Установите:

• 2 винта (2) c обеих сторон. Затяните. См.: Åtdragningsmoment
• винт (1) c обеих сторон. Затяните. См.: Åtdragningsmoment.

Уберите подъемную площадку.

Установка амортизатора

Установите на обеих сторонах:

• амортизатор
• винт. Затяните. См.: Åtdragningsmoment
• тормозной шланг в кронштейне с обеих сторон.

Установка выхлопной трубы

Установите два резиновых крепления для заднего глушителя.
