Головка цилиндров, измерение (D4192T2)

Снятие головки цилиндров

Снимите головку цилиндров. См.Уюыютър сыюър ішышэф№ют, фхьюэђрц.

Снятие впускного коллектора и выпускного коллектора

Снимите впускной коллектор и выпускной коллектор. См.Замена прокладки впускного и выпускного коллекторов на головке ц илиндров.

Разборка головки цилиндров

Примечание: Измерьте и запишите клапанный зазор. (Если старые компоненты будут использоваться повторно.)

Снимите распределительный вал. См.Замена распределительного вала

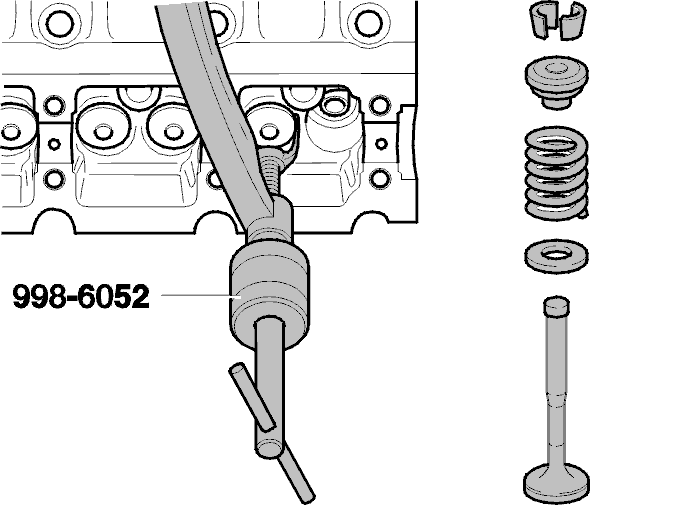

Снятие пружин клапанов и клапанов

Осторожно: Не смешивайте компоненты.

Нажмите на пружины клапанов при помощи инструмента🔧 VENTILBÅGE B21 D16 D24.

Снимите:

• держатели
• верхний упругий диск клапана
• пружину клапана
• клапан
• нижнюю шайбу пружины клапана.

Снимите уплотнение с направляющих втулок клапанов

Используйте инструмент🔧 GRIPVERKTYG (VENTILSTYR-TÄTN) B16-D24.

Проверка пружин клапанов

Серая пружина

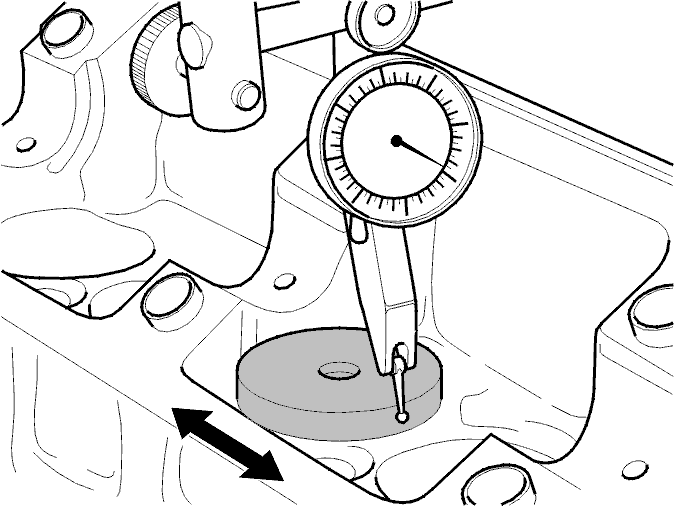

Проверьте толкатели клапанов

Проверьте, не поцарапаны и не повреждены ли толкатели каким-либо образом.Установите толкатели в головке цилиндров.Проверьте правильность установки и зазор. Зазор0,025-0,075 мм.

Подсказка: Если измеренный зазор больше этого, проверьте, используя новый толкатель. Используйте другую головку цилиндров, если зазор по-прежнему слишком большой.

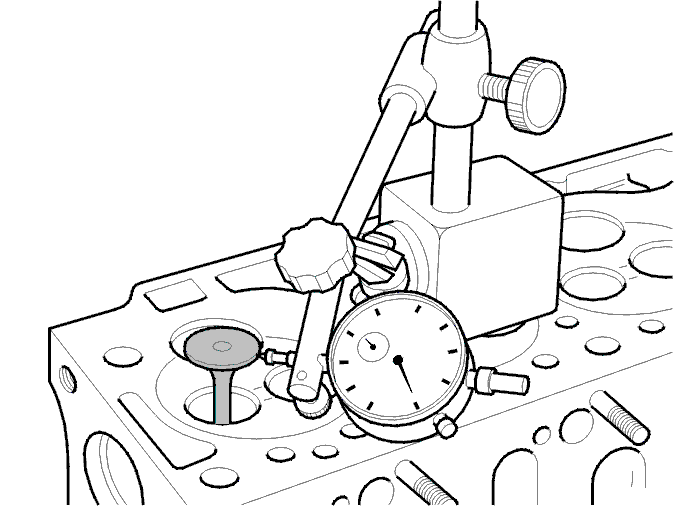

Проверка зазора направляющей втулки клапана

Установите новый клапан и убедитесь, что наружный конец штока клапана находится на одном уровне с наружной секцией направляющей втулки клапана.Измерьте зазор. Зазор направляющей втулки клапана не должен превышать1,3 мм.

Примечание: Головка цилиндров должна быть заменена, если зазор направляющей втулки клапана превышает1,3 мм.

Проверка клапанов

Проверьте:

• не обгорели ли седла клапанов
• нет ли канавок в штоке и/или не вдавлены ли наружные концы штока клапана.

Примечание: Головка цилиндров должна быть заменена, если шток клапана поврежден.

Проверка головки цилиндров

Убедитесь, что головка цилиндров не повреждена и выровнена. Используйте стальную линейку и щуп. Головка цилиндров должна быть заменена, если диагональное отклонение превышает0,05 мм.

Примечание: Никогда не шлифуйте головку цилиндров.

Сборка головки цилиндров

• Установите клапан сквозь направляющую
• Поместите пластмассовую крышку на шток клапана

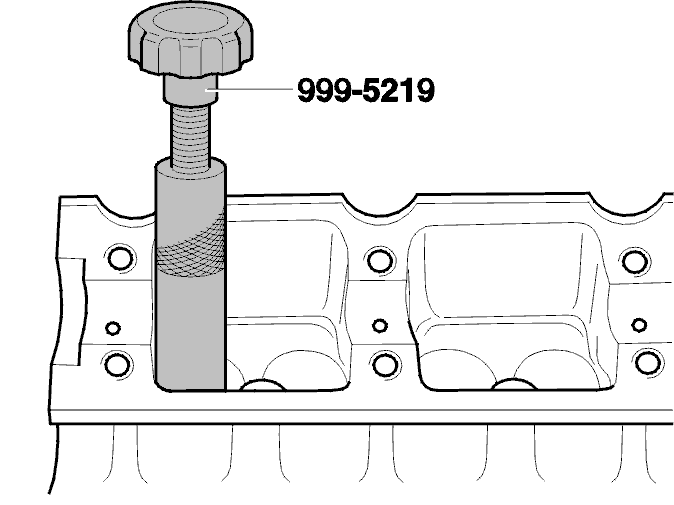

• Установите масляное уплотнение. Надавите масляное уплотнение на направляющую при помощи инструмента🔧 DORN(MONT-VENTILSKAFTSTÄTN)B172 B18E D16. Снимите крышку.

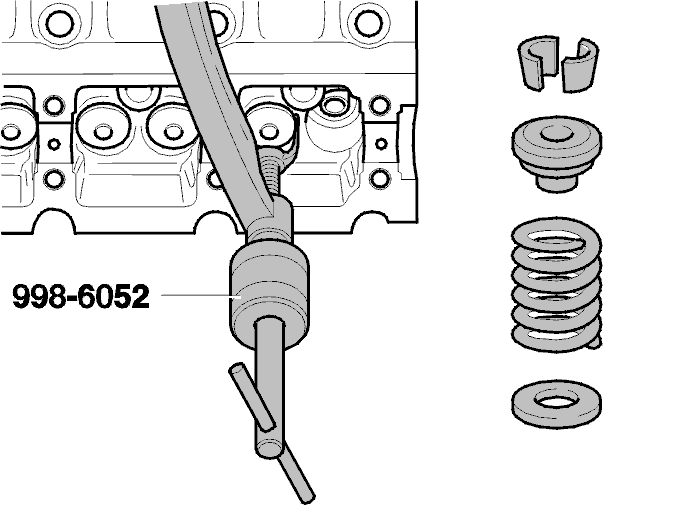

Установка клапанов и пружин клапанов

Установите:

• нижнюю шайбу пружины клапана
• пружину клапана
• верхний упругий диск клапана
• держатели.

Используйте инструмент🔧 VENTILBÅGE B21 D16 D24.

Примечание: Смажьте направляющую клапана.

Установка распределительного вала

Установите распределительный вал. См.Замена распределительного вала.

Установка впускного коллектора и выпускного коллектора

Установите впускной коллектор и выпускной коллектор. См.Замена прокладки впускного и выпускного коллекторов на головке ц илиндров.

Установка головки цилиндров

Установите головку цилиндров. См.Уюыютър сыюър ішышэф№ют, ьюэђрц.
