Головка блока цилиндров, демонтаж

Подготовка

Демонтируйте

• минусовой кабель аккумулятора, см.
• колпак двигателя
• шланг притока воздуха

• верхнюю трубу охладителя нагнетаемого воздуха

• Заглушите проемы.

• Демонтируйте крепление кабелей на правой подъемной скобе.

Слив охлаждающей жидкости из системы

• Демонтируйте правую и переднюю защиту от брызг.
• Слейте охлаждающей жидкости из системы, см. ru-RU0900c8af808e8ab3#KC01693291.

Демонтаж приводного ремня для дополнительного оборудования

Демонтируйте приводной ремень для дополнительного оборудования, см. ru-RU0900c8af8091c013#KC01693294.Автомобили с кондиционированием воздуха:

Демонтируйте

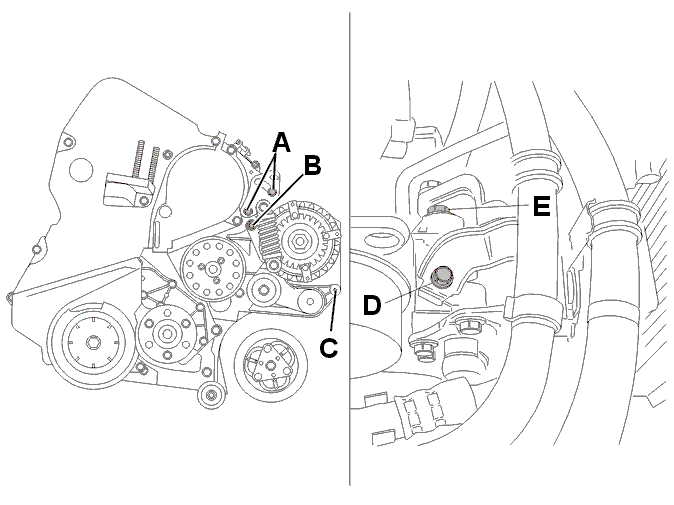

• два винта (А) регулировочного устройства и открутите регулировочное устройство.
• шланги А/С с консоли
• консоль трубы сервонасоса
• винты (D) и (Е)

Демонтаж кулачкового ремня

Примечание: При работе с кулачковым ремнем двигатель д.б. холодным (±20°С).

• Установите домкрат под правую сторону двигателя и немного приподнимите двигатель.
• Демонтируйте крышку насоса инжекции топлива, см. Замена ремня распределительного механизма.
• Демонтируйте крепление двигателя (на стороне кулачкового ремня), см. Замена ремня распределительного механизма.
• Поверните коленвал в положение ВМТ, см. Замена ремня распределительного механизма.
• Демонтируйте резьбовой конец с крепления двигателя, см. Замена ремня распределительного механизма.

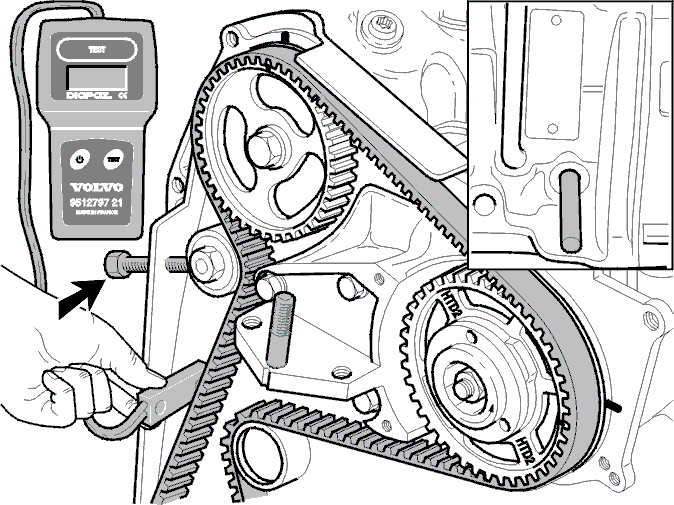

• Снимите стопорный штифт, который фиксирует коленвал. Проверьте натяжение кулачкового ремня, см. Замена насоса для впрыска топлива. После проверки вставьте стопорный штифт обратно.
• Снимите кулачковый ремень, см. Замена ремня распределительного механизма.

Демонтаж насоса инжекции топлива

Демонтируйте

• возвратный топливный шланг (А).
• контакт клапана усиления (В).

Демонтируйте

• винт (С) и ослабьте винт (В)
• винты (3 шт.) крепления
• насос инжекции топлива и крепление с головки блока цилиндров

Осторожно: Очистите насос инжекции топлива и головку блока цилиндров для предотвращения загрязнения ниппелей и инжекторов.

Демонтируйте

• быстрые муфты насоса инжекции топлива, см. Замена насоса для впрыска топлива
• трубы инжекции топлива, см. ru-RU0900c8af808e6e04#KC01693311

Демонтаж шкива распредвала и натяжного ролика

Демонтируйте

• шкив распредвала, см. ru-RU0900c8af808e8a0f#KC01693316
• гайку и натяжной ролик
• верхний кожух сбоку кулачкового ремня

Демонтаж деталей на головке блока цилиндров

Демонтируйте

• корпус термостата со шлангами. Положите корпус термостата со шлангами в стороне.

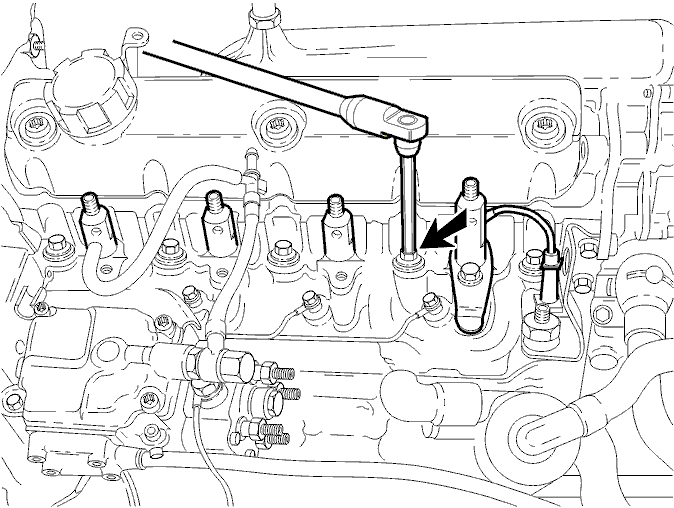

• кабели свечей накаливания
• вакуумный насос, см. Замена распределительного вала

Демонтаж турбоагрегата

• Очистите область вокруг турбонагнетателя.
• Обработайте гайки между турбоагрегатом и выхлопной трубой растворителем ржавчины.
• Отсоедините шланг охладителя нагнетаемого воздуха.

Демонтируйте

• шланг от клапана регулятора турбодавления
• возвратный маслопровод от турбоагрегата. Поверните возвратную трубу и осторожно вытащите её из мотоблока.

Осторожно: Соберите возможно пролившееся масло.

Демонтируйте

• труба подачи масла (А, В, С)

Осторожно: Соберите возможно пролившееся масло.
- винт (D) и гайки (3 шт.), которые крепят турбоагрегат к выхлопной трубе

• Открутите винт (Е).
• Высвободите турбоагрегат от выхлопной трубы и подвесьте его на крюке.

Демонтаж головки блока цилиндров

• Демонтируйте винты головки блока цилиндров.
• Сбейте головку блока цилиндров резиновой кувалдой.

Примечание: Головку блока цилиндров нельзя свернуть, поскольку он зафиксирована двумя направляющими гильзами.
- Закройте масляный канал, чтобы в него не попала грязь.
- Снимите прокладку головки блока цилиндров.
