Замена прокладки впускного и выпускного коллекторов на головке цилиндров

Необходимые условия

• Снимите турбонагнетатель, см. Снятие/установка турбонагнетателя
• Очистите участок вокруг впускного и выпускного коллекторов.

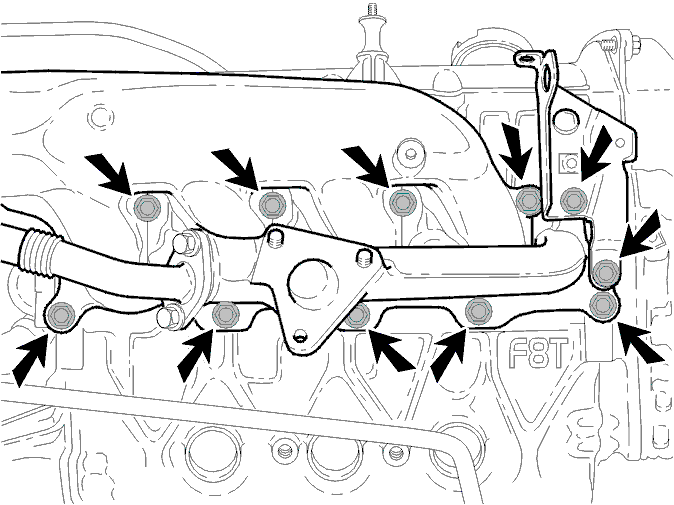

Снимите впускной и выпускной коллекторы

• Снимите подъемную петлю с 2 болтами
• Выверните 9 гаек и снимите кольца с коллекторов
• Сдвиньте оба коллектора с концов с резьбой
• Снимите прокладку.

Установите впускной и выпускной коллекторы на головке цилиндров

• Очистите сопрягаемые поверхности
• Установите прокладку коллектора
• Установите впускной и выпускной коллекторы на концы с резьбой
• Установите все кольца и новые гайки
• Затяните гайки, начиная с центра. Момент 25 Н·м
• Установите подъемную петлю. Момент затяжки 25 Н·м
• Установите турбонагнетатель, см. Снятие/установка турбонагнетателя.
