Снятие/установка турбонагнетателя

Необходимые условия

• Обработайте гайки на турбонагнетателе и нисходящей трубе антикоррозийным составом
• Запишите код магнитолы
• Поверните ключ зажигания в положение 0 и отсоедините провод заземления аккумулятора
• Снимите крышку двигателя
• Очистите участок вокруг турбонагнетателя
• Снимите впускной воздушный шланг и отсоедините шланг на охладитель нагнетаемого воздуха на турбонагнетателе
• Закупорьте отверстие турбонагнетателя.

Снимите турбонагнетатель

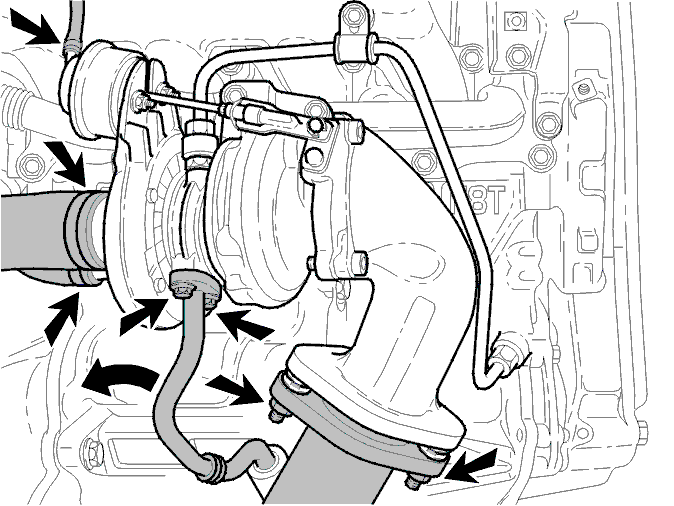

• Отсоедините шланг от клапана управления давлением наддува
• Снимите левый и правый брызговик двигателя
• Снимите тепловой экран приводного вала
• Отсоедините нисходящую трубу от турбонагнетателя
• Отсоедините возвратный маслопровод от турбонагнетателя.

Внимание: Соберите разлитое масло.
- Поверните возвратный маслопровод и осторожно вытяните из блока цилиндров.

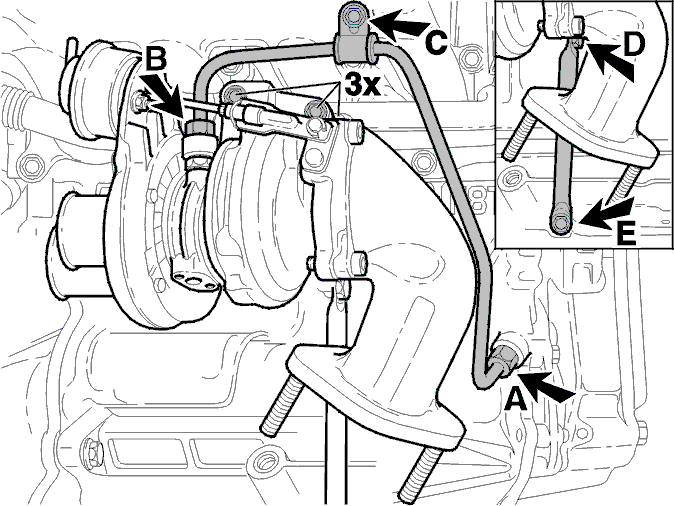

• Снимите подводящий маслопровод (A,B,C)

Внимание: Соберите разлитое масло.
- Выверните болт (D) и три гайки, снимите турбонагнетатель
- Ослабьте болт (E).

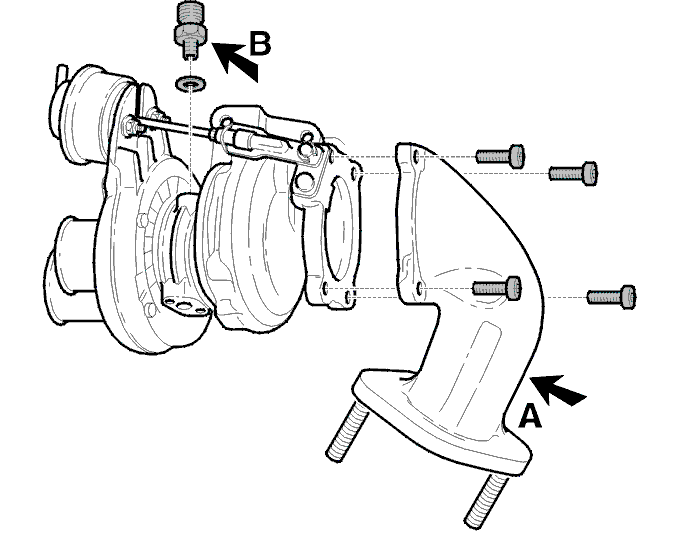

Переставьте компоненты на новый турбонагнетатель

Нанесите распылителем антикоррозийный состав на компоненты.

• Переставьте коленчатое соединение (A).Момент затяжки болтов90 Н·м

Примечание: Между коленчатым соединением и турбонагнетателем нет прокладки.

Переставьте штуцер (B). Используйте новое уплотнительное кольцо. Момент затяжки25 Н·м.

Перед установкой турбонагнетателя

• Если пробег автомобиля высокий, подающий и возвратный маслопроводы необходимо проверить на забивание
• Этим предотвращается попадание грязи в ротор турбины или ротор компрессора при установке.

Установите турбонагнетатель

• Очистите сопрягаемую поверхность между турбонагнетателем и выпускным коллектором.

Примечание: Между выпускным коллектором и турбонагнетателем нет прокладки.
- Расположите турбонагнетатель. Закрепите тремя новыми гайками. Момент затяжки45 Н·м
- Установите болт (D,E). Момент затяжки40 Н·м
- Поместите новое уплотнительное кольцо и установите подводящий маслопровод (A,B,C). Момент затяжки, шарнирные соединения A,B25 Н·м. Момент затяжки, болт (C)10 Н·м.

• Расположите возвратный маслопровод в блоке цилиндров. Используйте новое уплотнительное кольцо. Поместите новую прокладку и присоедините возвратный маслопровод к турбонагнетателю.Момент затяжки 10 Н·м
• Присоедините нисходящую трубу к турбонагнетателю. Используйте новые гайки. Момент затяжки 25 Н·м
• Установите тепловой экран приводного вала
• Установите левый и правый брызговик двигателя
• Присоедините вакуумный шланг клапана управления давлением наддува.

Установите

• Установите впускной воздушный шланг и установите шланг на охладитель нагнетаемого воздуха на турбонагнетателе
• Поверните ключ зажигания в положение II и подсоедините провод заземления аккумулятора
• Установите код магнитолы.

Важная информация

• Отсоедините разъем от стопорного клапана (насос для впрыска топлива) перед запуском двигателя
• Проворачивайте стартер, пока лампа предупреждения давления масла не погаснет
• Подсоедините стопорный клапан и запустите двигатель
• Дайте двигателю поработать на холостом ходу и проверьте все соединения на наличие утечки
• Проверьте уровень моторного масла, если необходимо, долейте
• Установите крышку двигателя
• Проверьте коды неисправности.
