Гидравлический блок, замена (1999, 2000)

Отсоедините провод аккумулятора

См. Аккумуляторная батарея, отсоединение.

Подготовка

Выключите зажиганиеПодложите бумагу под гидравлический модулятор ABS в качестве защиты от проливания тормозной жидкости.Несколько раз нажмите на педаль тормоза, чтобы в усилителе тормозов не осталось разрежения.Очистите выводы тормозных трубок на гидравлическом модуляторе ABS и главном цилиндре

Понизьте давление в тормозной системе

Зафиксируйте педаль в нажатом положении. Используйте фиксатор педали.Снимите защитный колпачок со спускного штуцера на левом переднем колесе.Установите на штуцер пластмассовый шланг.Откройте спускной штуцер.Слейте тормозную жидкость в емкость (бутыль).Закройте спускной штуцер.

Подготовка к снятию гидравлического модулятора ABS

Снимите пластмассовый колпачок и гайку положительного кабеля
См. Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите объединенный блок реле / предохранителей. Снимите разъем блока ABS
См. Замена тормозной трубки между гидравлическим блоком, передним ко лесом и соединением.

Снимите корпус воздухоочистителя
См. Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите тормозные трубки между главным цилиндром и блоком ABS
См. Тормозная трубка главный цилиндр / блок ABS, замена.

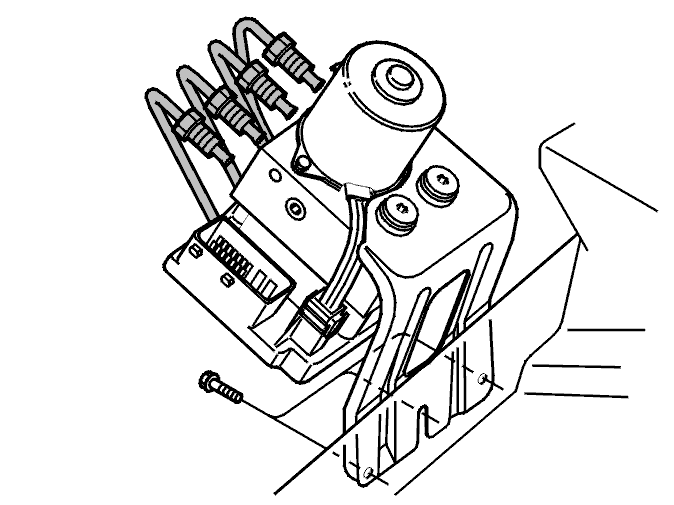

Снимите гидравлический модулятор ABS вместе с его кронштейном

Отсоедините тормозные трубки, идущие к колесным тормозам от гидравлического модулятора ABS.Подвесьте тормозные трубки на поперечной балке.Закупорьте тормозные трубки и соединения гидравлического модулятора ABS и главного цилиндра. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.Снимите 3 винта крепления кронштейна рядом с лонжероном. Поднимите кронштейн.

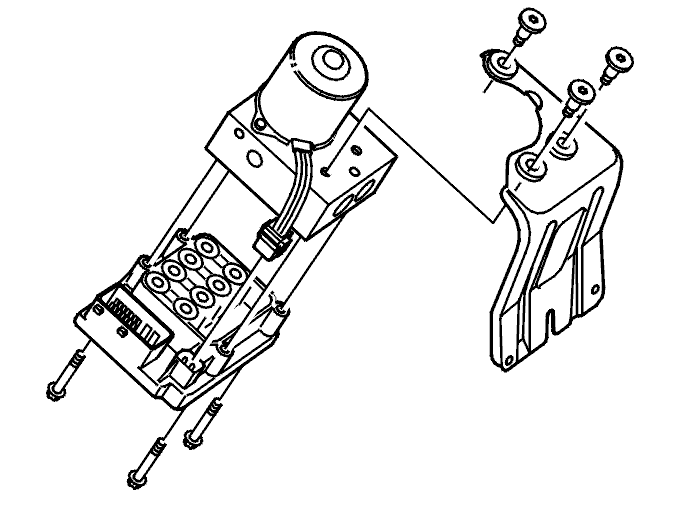

Снимите гидравлический модулятор ABS с кронштейна

Примечание: Гидравлический модулятор ABS должен заменяться как цельный блок.

Снимите:

• разъем электродвигателя насоса с модуля управления
• кронштейн с гидравлического модулятора ABS
• модуль управления.

Проверка гидравлического модулятора ABS

Убедитесь, что новый гидравлический модулятор ABS правильного типа, в зависимости от наличия или отсутствия в автомобиле STC (Система устойчивости и контроля пробуксовки колес).У модулятора ABS для системы ABS только восемьклапанов, в то время как у модулятора ABS для системы ABS и STC (Система устойчивости и контроля пробуксовки колес) десять клапанов.

Внимание: Никогда и ни при каких обстоятельствах не открывайте гидравлический модулятор ABS. Для его повторной сборки требуется специальное оборудование и приспособления.

Проверьте модуль управления

Модельные годы -2001.См. Модуль управления (ABS), замена.

Модельные годы 2002-.См. Модуль управления тормозами (BCM), замена.

Соберите гидравлический модулятор ABS и кронштейн

Примечание: Гидравлический модулятор ABS наполнен тормозной жидкостью. Важно, чтобы заглушки не были сняты прежде, чем возникнет необходимость подсоединения тормозных трубок.

Установите новый гидравлический модулятор ABS
Установите новый гидравлический модулятор ABS на кронштейн. Затяните винты крепления. Затяните до 8 Нм.Держите вакуумный шланг с одной стороны и осторожно установите кронштейн в автомобиль (шланг между кронштейном и лонжероном).Подсоедините разъем электродвигателя насоса к модулю управления. Затяните винты крепления. Затяните до 8 Нм.

Установка гидравлического модулятора ABS, продолжение

Снимите защитные заглушки. Подсоедините тормозные трубки к гидравлическому модулятору ABS и главному цилиндру. Затяните до 14 Нм.

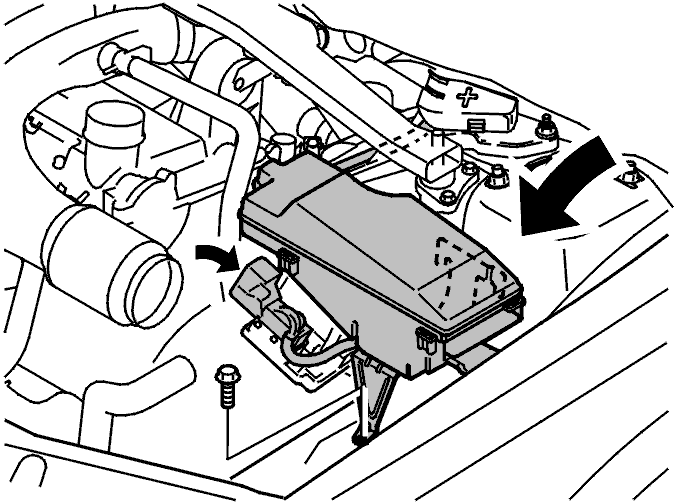

Установите объединенный блок реле / предохранителей и разъем блока ABS

Установите:

• разъем модуля управления ABS
• винт кронштейна объединенного блока реле / предохранителей.

Заключительные операции

Внимание: Функции ABS, контроля устойчивости и пробуксовки колес недоступны во время коммуникации с Модулем управления тормозами (ВСМ) (диагностические средства Volvo включены). Аварийная лампа ABS светится до тех пор, пока активированы диагностические средства. Для отмены диагностики до тест-драйва необходимо выключить зажигание!

Снимите фиксатор педали.

Прокачайте тормозную систему
См. Тормозная система, прокачка (при помощи прокачивающего устройств а).

Смойте пролитую тормозную жидкость. Используйте теплую воду и автомобильный шампунь.

Функциональная проверка
См. Датчик колеса, передний, замена.
