Модуль управления тормозами (BCM), замена (2002, 2003)

Подготовка

Примечание: В неделю 35 2001 года вводится новый модуль управления тормозами (BCM) вместе с новым датчиком в тормозной электронике.

Снимите провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Снятие корпуса воздухоочистителя

Снимите корпус воздухоочистителя. См. Тормозная трубка главный цилиндр / блок ABS, замена.

Снятие объединенного блока реле / предохранителей

Снимите объединенный блок реле / предохранителей. Снимите разъем блока ABS См. Тормозная трубка от гидравлического блока / переднее колесо / сое динение, замена.

Выверните винт на кронштейне.Выньте блок из кронштейна и поместите в сторону.

Отсоединение разъема

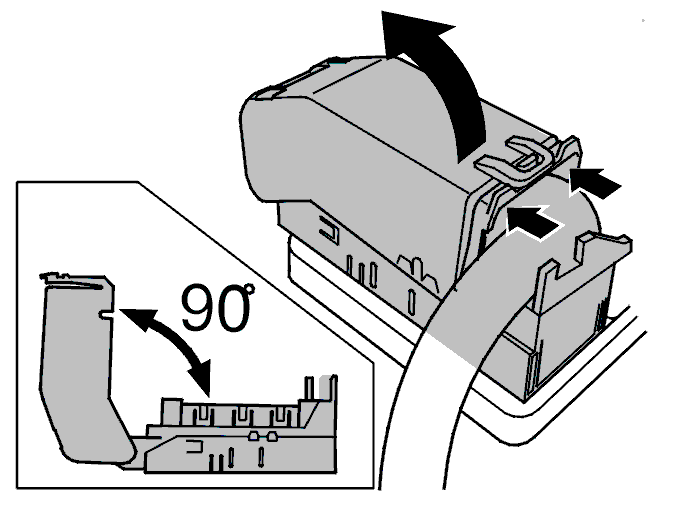

Отсоедините разъем от модуля управления.Нажмите на защелку и потяните разъем вверх. Потяните разъем вверх максимум на 90 ° (при большей степени разъем сломается).Вытяните разъем вверх из модуля управления.

Снятие модуля управления

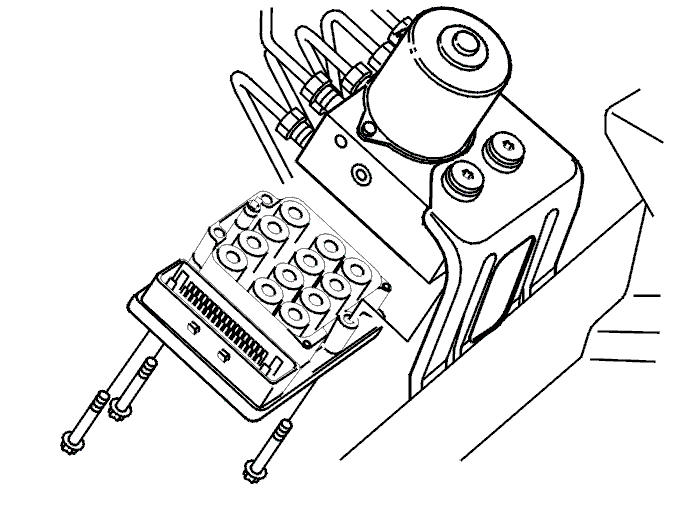

• Выверните винты.Используйте внешнюю насадку torx, 6 мм

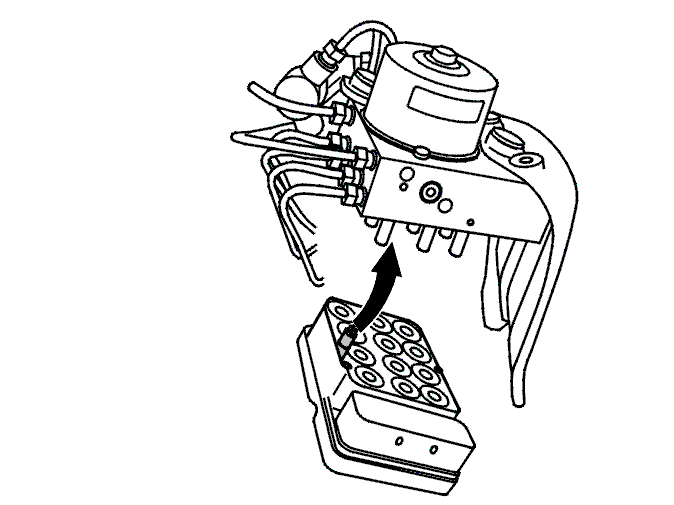

• Осторожно потяните модуль управления вниз так, чтобы штырьковый вывод на модуле управления отошел внутри модулятора ABS
• Продолжайте тянуть модуль управления вниз к тормозным магистралям и выньте его.

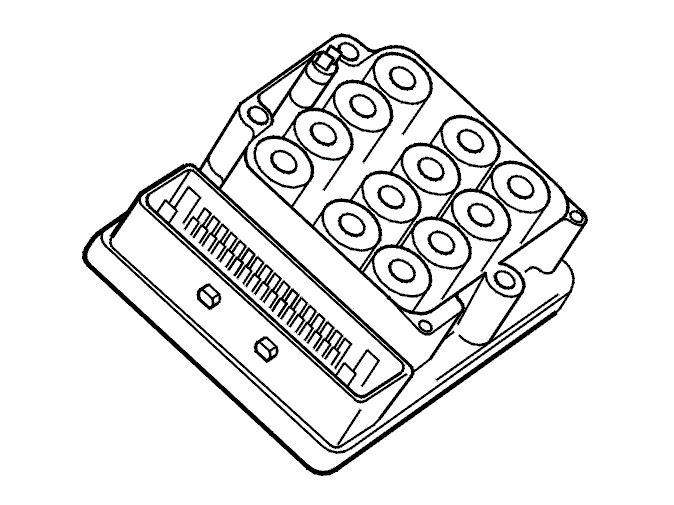

Проверка нового модуля управления

Проверьте:

• модуль управления правильный (сравните со старым)
• что ни один из штырьков на разъеме не поврежден
• чтобы на сопрягаемых поверхностях между модулем управления и гидравлическим модулятором ABS не было загрязнений
• что части уплотнения старого модуля управления не остались на клапанах старого гидравлического модулятора ABS.

Установка модуля управления

Расположите модуль управления на тормозных магистралях.Отцентрируйте модуль управления по отношению к клапанам модулятора ABS, так чтобы штырьковые выводы были правильно расположены в модуляторе.Нажмите на модуль управления вверх, так чтобы штырьковые выводы подсоединились.

Установите:

• винты.Затяните до 1.8 Нм
• разъем на модуле управления. Заблокируйте разъем
• объединенный блок реле / предохранителей и разъем блока ABS. См. Тормозная трубка главный цилиндр / блок ABS, замена
• объединенный блок реле / предохранителей.Затяните винт. Затяните до 10 Нм
• корпус воздухоочистителя. См. Тормозная трубка главный цилиндр / блок ABS, замена.

Установка провода аккумулятора

Установите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

Загрузка программного обеспечения

Примечание: Включите зажигание.

Закажите программное обеспечение согласно таблице ниже.

Визуальная проверка

Включите зажигание.Подождите пять секунд, а затем до тех пор, пока символ тормозов на приборной панели не погаснет.В случае неисправности (символ горит).Убедитесь, что разъем подсоединен.

Функциональная проверка

Внимание: Функции ABS, контроля устойчивости и пробуксовки колес недоступны во время коммуникации с Модулем управления тормозами (ВСМ) (диагностические средства Volvo включены). Аварийная лампа ABS светится до тех пор, пока активированы диагностические средства. Для отмены диагностики до тест-драйва необходимо выключить зажигание!

См. Датчик колеса, передний, замена.

Используйте систему связи автомобиля VIDA для калибровки модуля управления.
