Тормозная трубка от гидравлического блока / переднее колесо / соединение, замена

Отсоедините провод аккумулятора

См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Выключите зажигание. Слейте в емкость тормозную жидкость

См.Замена передних суппортов тормоза.

Снятие объединенного блока реле / предохранителей

• Снимите гайку положительных кабелей
• поднимите кабельные выводы и уберите их с винта
• выверните оба винта.

Снимите:

• Снимите объединенный блок реле / предохранителей с кронштейна
• поднимите блок спереди (1). Надавите блок (2) вбок. Затем под углом выньте блок из кронштейна (3).

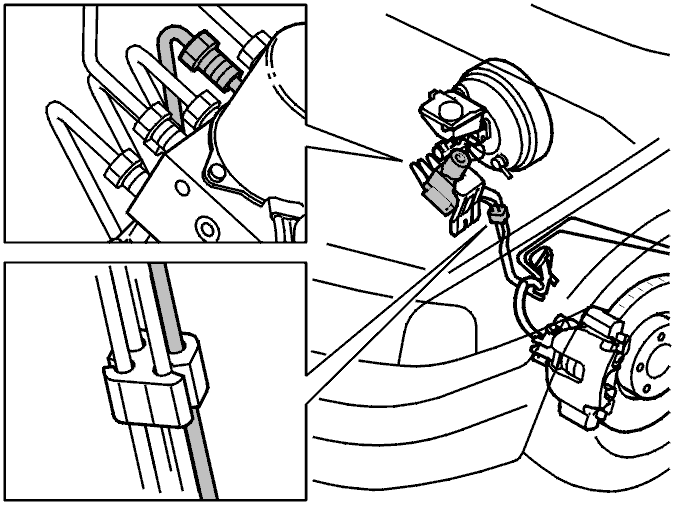

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и зажимов

Продуйте сжатым воздухом вокруг тормозной трубки.Подложите бумагу под гидравлический модулятор ABS в качестве защиты от проливания тормозной жидкости.

Снимите:

• тормозную трубку с гидравлического модулятора ABS
• тормозную трубку с ее зажимов и держателя. Откройте держатель.

Примечание: Не повредите линию ABS.

Выньте тормозную трубку из автомобиля

Поднимите автомобиль

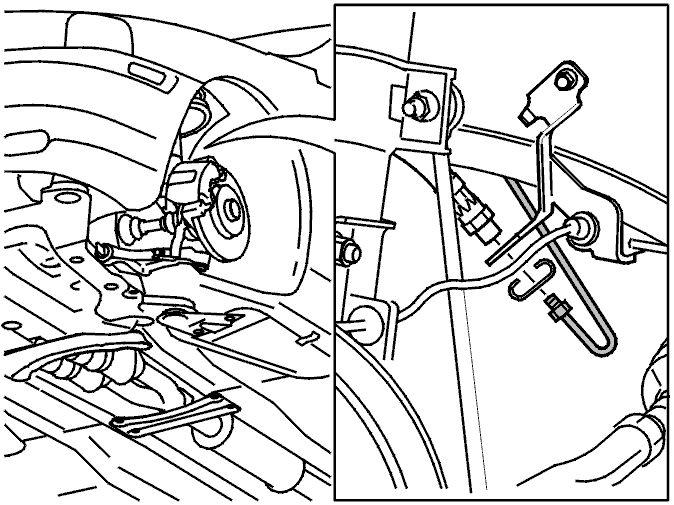

Разъедините тормозную трубку и тормозной шланг на кронштейне.Удерживайте тормозной шланг с помощью упора так, чтобы он не перекручивался.Выньте тормозную трубку из автомобиля.

Установите новую тормозную трубку

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

Затяните трубки на тормозном шланге до17 Н·м.Убедитесь в том, что шланг не перекрутился.

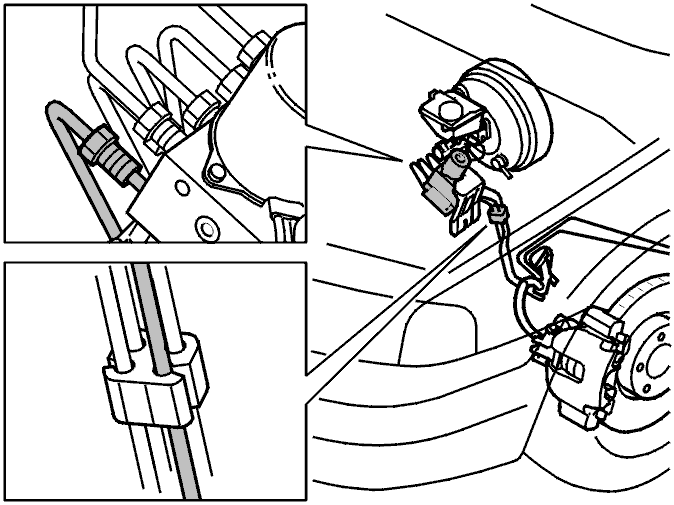

Установите тормозную трубку в гидравлический модулятор ABS

Установите:

• тормозную трубку в гидравлический модулятор ABS. Затяните до17 Н·м
• трубку в ее держатель. Откройте держатель
• линию ABS в ее зажимы на тормозной трубке
• объединенный блок реле / предохранителей. См.Гидравлический блок, замена
• корпус воздухоочистителя. См.Тормозная трубка главный цилиндр / блок ABS, замена.

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и держателя

Откройте держатель.

Выньте тормозную трубку из автомобиля

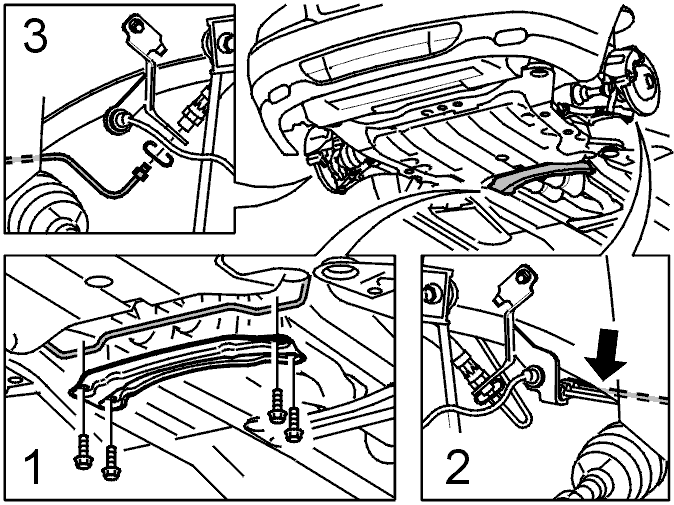

Поднимите автомобиль. Снимите:

• винты для передней поперечной балки (1)
• трубку с кронштейна, левая сторона (2)
• поперечную балку. Снимите тормозную трубку с ее зажимов.

Разъедините тормозную трубку и тормозной шланг на кронштейне (3).Удерживайте тормозной шланг с помощью упора так, чтобы он не перекручивался.Выньте тормозную трубку из автомобиля.

Установите новую тормозную трубку

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

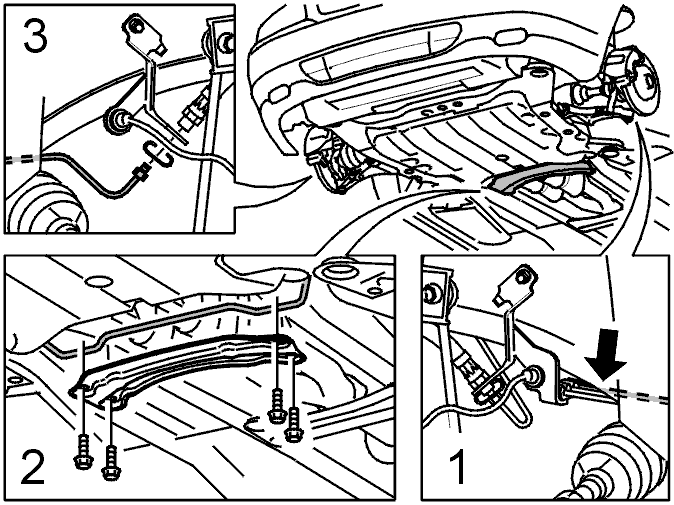

Установите:

• тормозную трубку между гидравлическим модулятором ABS и кронштейном, левая сторона (1)
• тормозную трубку в ее зажимы на передней поперечной балке (2)
• переднюю поперечную балку с винтами.

Затяните поперечную балку. Затяните до25 Н·м.Установите линию ABS в ее зажимы.Опустите автомобиль.Затяните тормозные трубки на тормозном шланге до17 Н·м.

Установите тормозную трубку в гидравлический модулятор ABS

Затяните до17 Н·м.

Установите:

• тормозную трубку в ее держатель. Откройте держатель
• объединенный блок реле / предохранителей. См.Гидравлический блок, замена
• корпус воздухоочистителя.

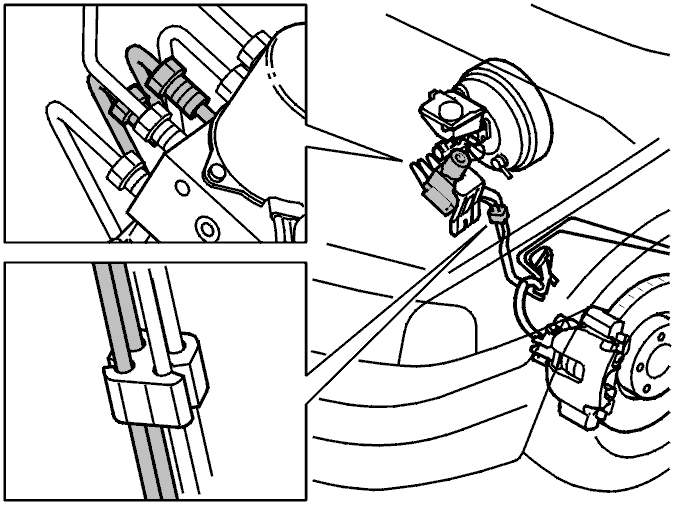

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и держателя

Откройте держатель.

Выньте тормозную трубку из ее зажимов около лонжерона

Выровняйте тормозную трубку около гидравлического модулятора ABS.

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

Снимите тормозную трубку с ее зажимов

Поднимите автомобиль

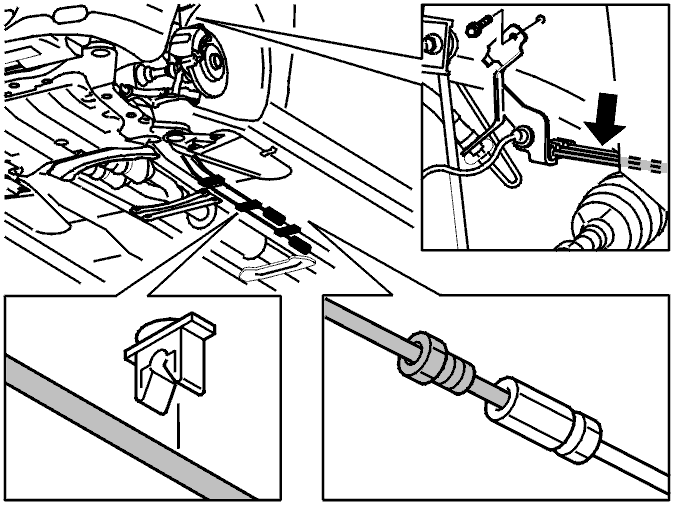

Снимите левое переднее колесо.Выверните винт из кронштейна тормозной трубки и тормозного шланга.Снимите держатель с тормозных трубок.Произведите чистку тормозной трубки и соединительного штуцера.Отсоедините тормозную трубку у соединительного штуцера. Удерживайте соединительный штуцер с помощью упора.Снимите тормозную трубку с ее зажимов.Отрежьте тормозную трубку на кронштейне. Оставьте отрезанную трубку на месте в качестве ориентира для установки новой тормозной трубки.

Установите новую тормозную трубку

Снимите отрезанную тормозную трубку. Установите новую.Затяните тормозную трубку на соединительном штуцере до22 Н·м.Закрепите тормозную трубку в ее зажимах в полу кузова.Изогните и отрегулируйте тормозную трубку так, чтобы она совместилась с гидравлическим блоком.

Установка тормозной трубки, продолжение

Установите:

• тормозную трубку в гидравлический модулятор ABS. Затяните до17 Н·м

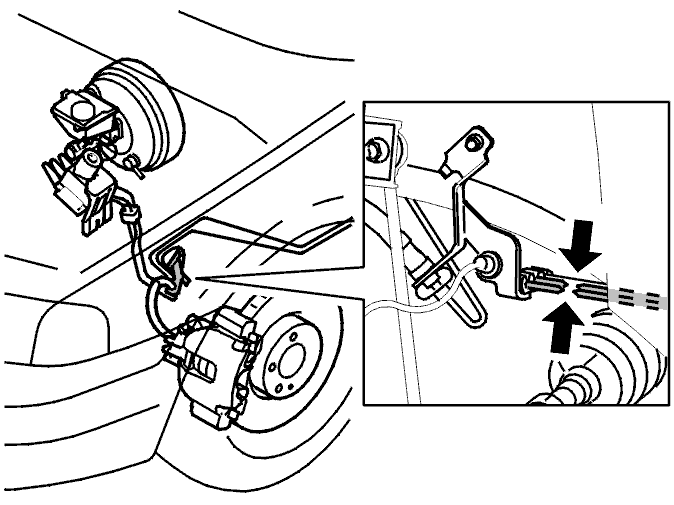

• тормозную трубку в ее зажимы у кронштейна. Отрегулируйте трубку должным образом
• зажим на тормозных трубках около лонжерона
• кронштейн. Затяните до12 Н·м.

Примечание: Тормозные трубки должнынесоприкасаться друг с другом или с кузовом автомобиля.

Проверьте на наличие утечек. Убедитесь, что линии ABS правильно закреплены в своих зажимах.

Установите колесо
См..

Установите объединенный блок реле / предохранителей и разъем блока ABS

Гидравлический блок, замена.

Установите корпус воздухоочистителя
Тормозная трубка главный цилиндр / блок ABS, замена.

Заполните и прокачайте тормозную систему
См.Тормозная система, прокачка (при помощи прокачивающего устройств а).
