Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (00-08) | B5204T5 | 2004–2007 |
| V70 (00-08) | B5234T3 | 2004 |
| V70 (00-08) | B5234T7 | 2004 |
| V70 (00-08) | B5244S | 2004–2008 |
| V70 (00-08) | B5244S2 | 2004–2008 |
| V70 (00-08) | B5244S6 | 2004–2006 |
| V70 (00-08) | B5244SG | 2004–2008 |
| V70 (00-08) | B5244SG2 | 2004, 2005 |
| V70 (00-08) | B5254T2 | 2004–2008 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 (00-08) | D5244T | 2004–2006 |
| V70 (00-08) | D5244T2 | 2004–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 (00-08) | — | 2000–2003 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
Примечание: Метод почти одинаков для версий с левосторонним и правосторонним управлением. На автомобилях с правосторонним управлением тормозные трубки расположены между главным цилиндром и блоком ABS. Они прикреплены зажимами к капоту в двух местах. На всех иллюстрациях в этом разделе показана версия с левосторонним управлением.
Подготовка
Выключите зажиганиеОтсоедините провод аккумулятора. Заметьте при отсоединении / подсоединении провода аккумулятора
Снятие
Соберите тормозную жидкость. Замена передних суппортов тормоза
Снятие корпуса воздухоочистителя
Снимите корпус воздухоочистителя и впускной коллектор в сборе.
Снятие объединенного блока реле / предохранителей
- снимите гайку положительных кабелей
- поднимите кабельные выводы и уберите их с винта
- выверните оба винта.
- снимите объединенный блок реле / предохранителей с кронштейна

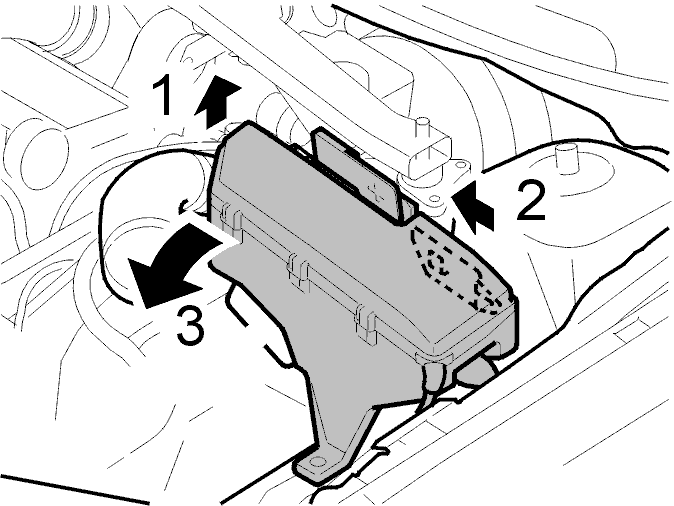

- поднимите передний край блока (1). Надавите блок (2) вбок. Затем под углом выньте блок из кронштейна (3).
Снятие тормозных трубок между главным цилиндром и блоком ABS
- Почистите выводы тормозных трубок на главном цилиндре и блоке ABS
- Подложите бумагу под главный цилиндр для предотвращения пролива тормозной жидкости
- Снимите тормозные трубки с главного цилиндра и блока ABS. Установите пробки.
Установка
Установка тормозных трубок
Затяните тормозные трубки. Затяните до 17 Н·м.
Установка объединенного блока реле / предохранителей на кронштейн

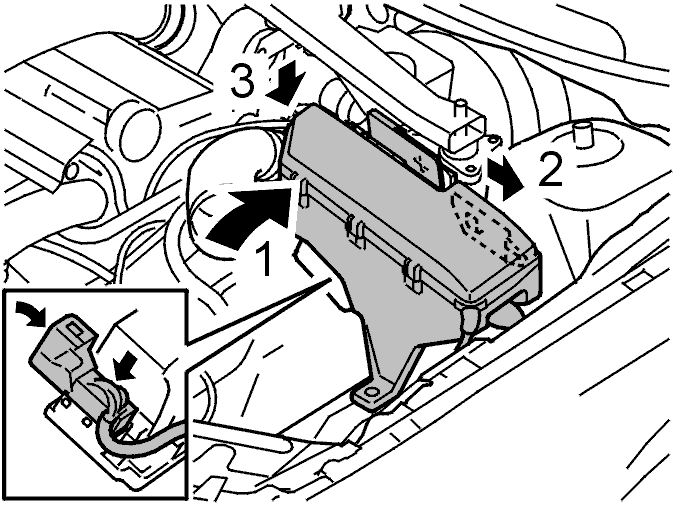

- Выровняйте блок (1) в кронштейне (2). Сдвиньте блок в сторону. Освободите блок так, чтобы он выровнялся в кронштейне (3)
- Затяните винты. Затяните до 10 Н·м
- Снова установите положительные кабели и гайку блока реле. Затяните до 25 Н·м.
Установка корпуса воздухоочистителя
- Подсоедините все воздушные шланги и разъем к корпусу воздухоочистителя
- Затяните зажимы для шланга.
Прокачка тормозной системы
Снимите фиксатор педали.
Залейте и прокачайте тормозную систему. Тормозная система, прокачка (при помощи прокачивающего устройств а)Тормозная система, прокачка
Проверка на наличие воздуха в системе. Проверка на наличие утечек тормозной жидкости
Проверьте, по-прежнему ли в системе есть воздух. Нажмите на педаль тормоза при помощи домкрата с давлением, эквивалентным сильному торможению, 200 Н·м. При выключенном двигателе и после 3 4 нажатий на педаль тормоза ход педали не должен превышать 40 мм.Если ход педали превышает этот предел, повторите прокачку и снова проверьте ход педали.Что нет утечки тормозной жидкости.Отсоедините соединитель прокачивающего устройства от бачка тормозной жидкости.Убедитесь, что уровень тормозной жидкости находится не выше максимальной отметки.
