Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2004–2009 |
| S60 (-09) | B5234T3 | 2004 |
| S60 (-09) | B5234T7 | 2004 |
| S60 (-09) | B5244S | 2004–2009 |
| S60 (-09) | B5244S2 | 2004–2009 |
| S60 (-09) | B5244S6 | 2004–2006 |
| S60 (-09) | B5244SG | 2004–2008 |
| S60 (-09) | B5244SG2 | 2004, 2005 |
| S60 (-09) | B5254T2 | 2004–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S60 (-09) | D5244T | 2004–2006 |
| S60 (-09) | D5244T2 | 2004–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| S60 (-09) | — | 2001–2003 |
| S80 (-06) | — | 1999–2006 |
Примечание: Метод почти одинаков для версий с левосторонним и правосторонним управлением. На автомобилях с правосторонним управлением тормозные трубки расположены между главным цилиндром и блоком ABS. Они прикреплены зажимами к капоту в двух местах. На всех иллюстрациях в этом разделе показана версия с левосторонним управлением.
Подготовка
Отсоедините провод аккумулятора
Снятие труб
Слейте в емкость тормозную жидкость
См. Замена передних суппортов тормоза
Снимите пластмассовый колпачок и держатель кабеля
Выключите зажигание.
Снимите:
- пластмассовый колпачок на положительном кабеле
- гайку положительного кабеля на надколесной дуге. Отведите кабель в сторону
- винт на зажиме положительного кабеля
- гайки на держателе кабеля.

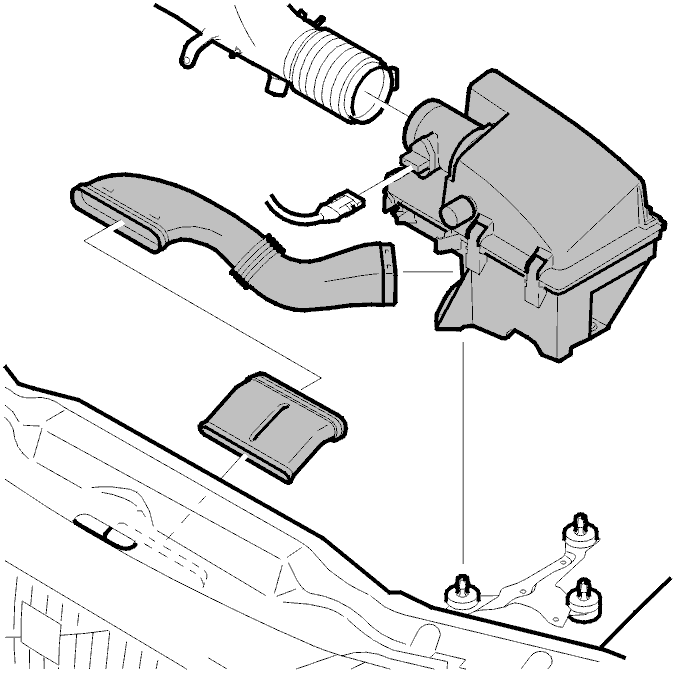

Снимите корпус воздухоочистителя
Оттяните воздухозаборник назад (по направлению к двигателю) так, чтобы он отсоединился от крепления под передней крышкой.Отсоедините зажим воздушного шланга.Снимите все воздушные шланги и разъемы с воздухоочистителя.Снимите корпус воздухоочистителя с его креплений. Потяните строго вверх.

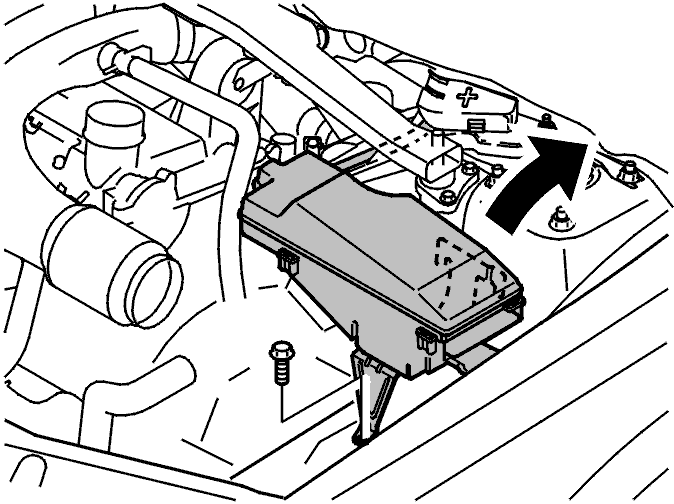

Снимите объединенный блок реле / предохранителей
Выверните винт кронштейна объединенного блока реле / предохранителей. Поднимите его вверх и отложите в сторону. Привяжите его при помощи кабеля.
Снимите тормозные трубки между главным цилиндром и блоком ABS
Прочистите выводы тормозных трубок на главном цилиндре и блоке ABS.Подложите бумагу под главный цилиндр для предотвращения пролива тормозной жидкости.Снимите тормозные трубки с главного цилиндра и блока ABS. Установите заглушки.Снимите тормозные трубки.
Установка трубок
Установите тормозные трубки
Затяните трубки до 17 Н·м

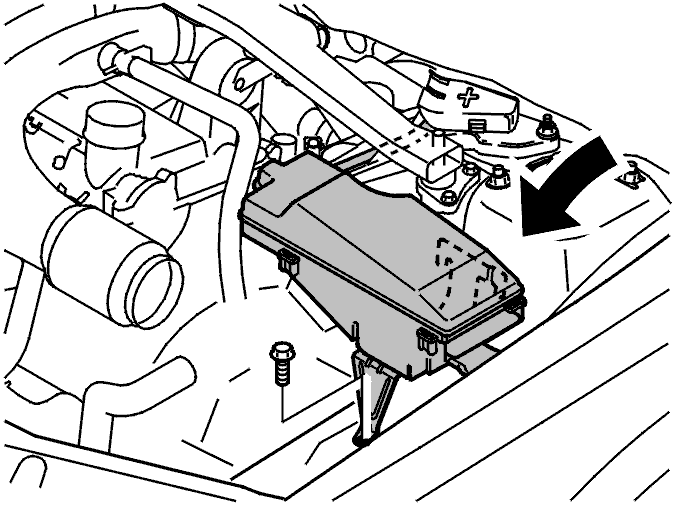

Установите объединенный блок реле/предохранителей
Установите:
- кронштейн и объединенный блок реле / предохранителей в крепление
- винт в кронштейне. Затяните до 10 Н·м.
Установите держатель кабеля и пластмассовый колпачок
Установите:
- держатель кабеля. Затяните гайки. Затяните до 10 Н·м
- гайку положительного кабеля и объединенного блока реле / предохранителей. Затяните до 25 Н·м
- винт на зажиме положительного кабеля
- пластмассовый колпачок на положительном кабеле.
Установите корпус воздухоочистителя
Подсоедините все воздушные шланги и разъемы к корпусу воздухоочистителя.Затяните зажим для шланга.Сложите воздухозаборник под переднюю крышку.Установите его в крепление и вдавите на место.Положение воздухозаборника может быть видно через продолговатое отверстие в передней крышке.
Заполните и прокачайте тормозную систему
Снимите фиксатор педали.
Залейте и прокачайте тормозную систему. См. Тормозная система, прокачка (при помощи прокачивающего устройств а).

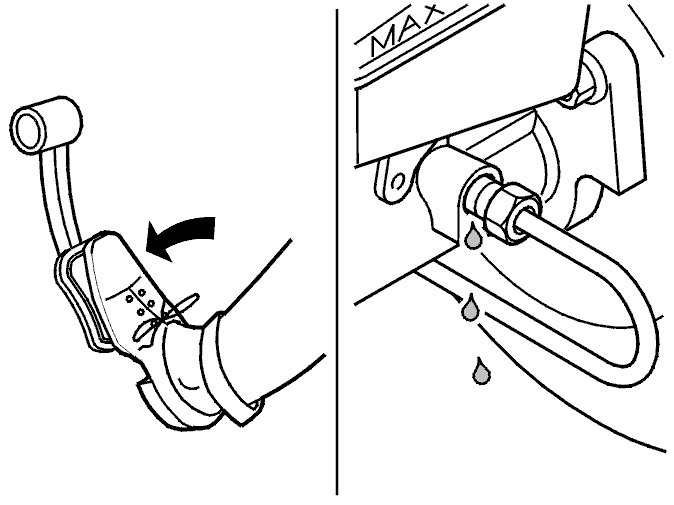

Проверка на наличие воздуха в тормозной системе и на наличие утечки тормозной жидкости
Проверьте, по-прежнему ли в системе есть воздух. Нажмите на педаль тормоза при помощи домкрата с давлением, эквивалентным сильному торможению, 200 Н·м. При выключенном двигателе и после 3-4 нажатий на педаль тормоза ход педали не должен превышать 40-мм.Если ход педали превышает этот предел, повторите прокачку и снова проверьте ход педали.Убедитесь, что из тормозных штуцеров, шлангов и соединений нет утечки.Отсоедините соединитель прокачивающего устройства от бачка тормозной жидкости.Убедитесь, что уровень тормозной жидкости находится не выше максимальной отметки.
