Замена тормозной трубки между гидравлическим блоком, передним колесом и соединением

Отсоедините провод аккумулятора

См. Заметьте при отсоединении / подсоединении провода аккумулятора

Выключите зажигание. Слейте в емкость тормозную жидкость

См. Замена передних суппортов тормоза

Снимите корпус воздухоочистителя
См. Тормозная трубка главный цилиндр / блок ABS, замена

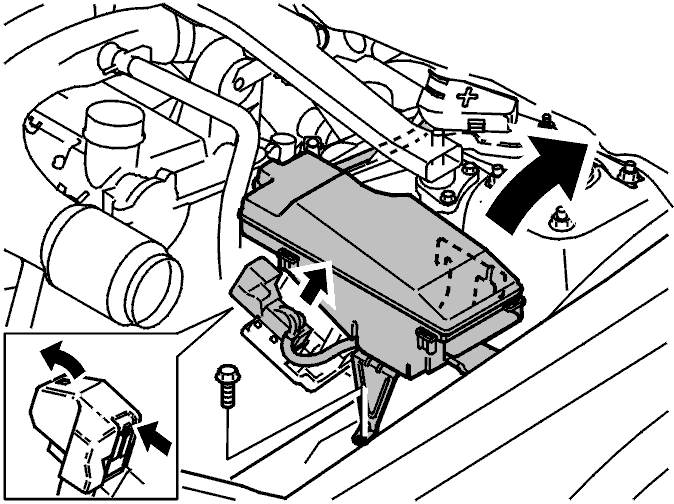

Снимите объединенный блок реле / предохранителей. Снимите разъем блока ABS

Снимите:

• винт кронштейна объединенного блока реле / предохранителей. Поднимите его вверх и отложите в сторону. Привяжите его электрическим кабелем
• разъем для модуля управления ABS.

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и зажимов

Продуйте сжатым воздухом вокруг тормозной трубки.Подложите бумагу под гидравлический модулятор ABS в качестве защиты от проливания тормозной жидкости.

Снимите:

• тормозную трубку с гидравлического модулятора ABS
• тормозную трубку с ее зажимов и держателя. Откройте держатель.

Примечание: Не повредите линию ABS.

Выньте тормозную трубку из автомобиля

Поднимите автомобиль
Разъедините тормозную трубку и тормозной шланг на кронштейне.Удерживайте тормозной шланг с помощью упора так, чтобы он не перекручивался.Выньте тормозную трубку из автомобиля.

Установите новую тормозную трубку

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

Затяните трубку на тормозном шланге. Затяните до 17 Н·м.Убедитесь в том, что шланг не перекрутился.

Установите тормозную трубку в гидравлический модулятор ABS

Установите:

• тормозную трубку в гидравлический модулятор ABS. Затяните до 17 Н·м
• трубку в ее держатель. Откройте держатель
• линию ABS в ее зажимы на тормозной трубке
• объединенный блок реле / предохранителей. См. Гидравлический блок, замена
• корпус воздухоочистителя. См. Тормозная трубка главный цилиндр / блок ABS, замена.

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и держателя

Откройте держатель.

Выньте тормозную трубку из автомобиля

Поднимите автомобиль. Снимите:

• винты для передней поперечной балки (1)
• трубку с кронштейна, левая сторона (2)
• поперечную балку. Снимите тормозную трубку с ее зажимов.

Разъедините тормозную трубку и тормозной шланг на кронштейне (3).Удерживайте тормозной шланг с помощью упора так, чтобы он не перекручивался.Выньте тормозную трубку из автомобиля.

Установите новую тормозную трубку

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

Установите:

• тормозную трубку между гидравлическим модулятором ABS и кронштейном, левая сторона (1)
• тормозную трубку в ее зажимы на передней поперечной балке (2)
• переднюю поперечную балку с винтами.

Затяните поперечную балку. Затяните до 25 Н·м.Установите линию ABS в ее зажимы.Опустите автомобиль.Затяните тормозную трубку на тормозном шланге. Затяните до 17 Н·м.

Установите тормозную трубку в гидравлический модулятор ABS

Затяните до 17 Н·м.

Установите:

• тормозную трубку в ее держатель. Откройте держатель
• объединенный блок реле / предохранителей. См. Гидравлический блок, замена
• корпус воздухоочистителя. См. Тормозная трубка главный цилиндр / блок ABS, замена.

Проведите чистку вокруг тормозной трубки на гидравлическом модуляторе ABS. Снимите тормозную трубку с гидравлического модулятора ABS и держателя

Откройте держатель.

Выньте тормозную трубку из ее зажимов около лонжерона

Выровняйте тормозную трубку около гидравлического модулятора ABS.

Примечание: При установке, новую тормозную трубку следует изогнуть в правильную форму.

Это важно, иначе установленная трубка может подвергаться напряжению.

Снимите тормозную трубку с ее зажимов

Поднимите автомобиль
Снимите левое переднее колесо.Выверните винт из кронштейна тормозной трубки и тормозного шланга.Снимите держатель с тормозных трубок.Произведите чистку тормозной трубки и соединительного штуцера.Отсоедините тормозную трубку у соединительного штуцера. Удерживайте соединительный штуцер с помощью упора.Снимите тормозную трубку с ее зажимов.Отрежьте тормозную трубку на кронштейне. Оставьте отрезанную трубку на месте в качестве ориентира для установки новой тормозной трубки.

Установите новую тормозную трубку

Снимите отрезанную тормозную трубку. Установите новую.Затяните тормозную трубку в соединительном штуцере. Затяните до 22 Н·м.Закрепите тормозную трубку в ее зажимах в полу кузова.Изогните и отрегулируйте тормозную трубку так, чтобы она совместилась с гидравлическим блоком.

Установка тормозной трубки, продолжение

Установите:

• тормозную трубку в гидравлический модулятор ABS. Затяните до 17 Н·м
• тормозную трубку в ее зажимы у кронштейна. Отрегулируйте трубку должным образом
• зажим на тормозных трубках около лонжерона
• кронштейн. Затяните до 12 Н·м.

Примечание: Тормозные трубки должны не соприкасаться друг с другом или с кузовом автомобиля.

Проверьте на наличие утечек. Убедитесь, что линии ABS правильно закреплены в своих зажимах.

Установите колесо
См. Установка колес

Установите объединенный блок реле / предохранителей и разъем блока ABS

См. Гидравлический блок, замена

Установите корпус воздухоочистителя
См. Тормозная трубка главный цилиндр / блок ABS, замена

Заполните и прокачайте тормозную систему
См. Тормозная система, прокачка (при помощи прокачивающего устройств а)
