Модуль управления (ABS), замена (1999, 2000)

Отсоедините провод аккумулятора

См.Заметьте при отсоединении/подсоединении провода аккумулятора.

Снимите корпус воздухоочистителя

См.Тормозная трубка главный цилиндр / блок ABS, замена.

Снимите объединенный блок реле / предохранителей. Снимите разъем блока ABS

См.Замена тормозной трубки между гидравлическим блоком, передним ко лесом и соединением.

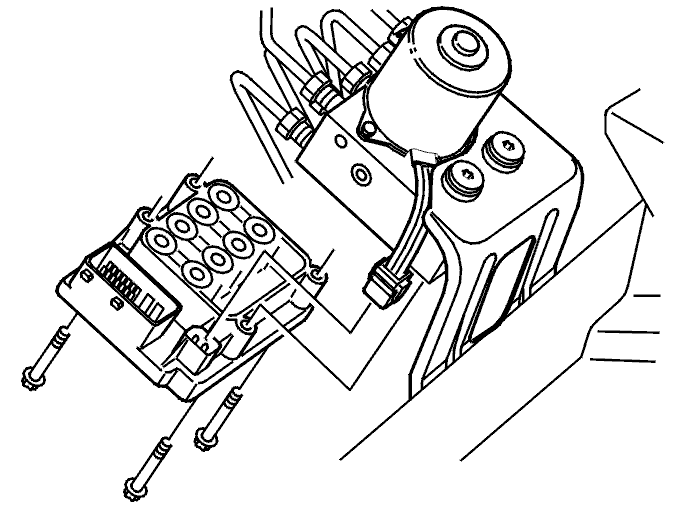

Снимите модуль управления

Снимите:

• разъем электродвигателя насоса
• четыре винта. Используйте внешнюю насадку torx, 6 мм.

Осторожно поднимите модуль управления.

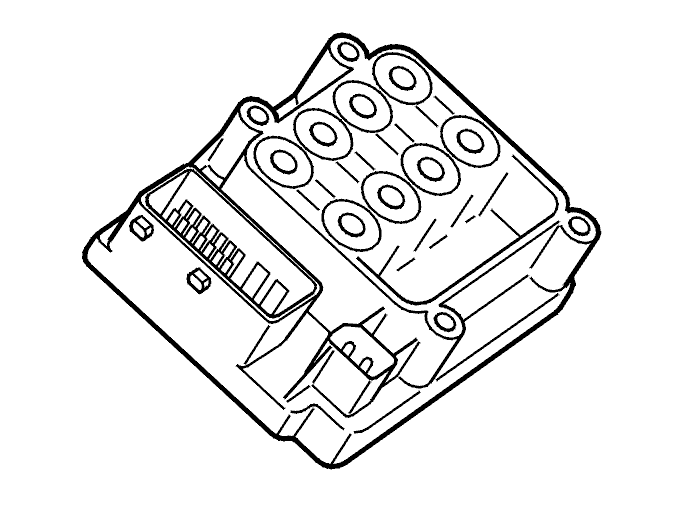

Проверьте модуль управления

Проверьте:

• чтобы модуль управления был правильного типа (это зависит от того, оборудован автомобиль STC (Система устойчивости и контроля пробуксовки колес) или нет)
• чтобы не были повреждены гнезда и штырьки разъема
• чтобы на сопрягаемых поверхностях между модулем управления и гидравлическим модулятором ABS не было загрязнений
• чтобы части уплотнения модуля управления не остались на клапанах гидравлического модулятора ABS.

Установите модуль управления на гидравлический модулятор ABS

Отцентрируйте модуль управления на клапанах гидравлического модулятора ABS перед тем, как клапаны будут вдавлены на место.

Установите:

• модуль управления. Затяните до1,8 Н·м
• разъемы электродвигателя насоса и модуля управления
• корпус воздухоочистителя. См.Тормозная трубка главный цилиндр / блок ABS, замена
• объединенный блок реле / предохранителей. См.Гидравлический блок, замена.

Функциональная проверка
См.Датчик колеса, передний, замена.Используйте систему связи автомобиля VIDA для калибровки модуля управления.
