Электромотор вентилятора бензинового нагревателя (B5254T3, B5254T7)

Снятие компонентов

Снимите:

• обогреватель охлаждающей жидкости двигателя. См.: Обогреватель охлаждающей жидкости двигателя, работающий на топливе Bränsledriven tillsatsvärmare Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе
• модуль подогревателя сгорания (CPM). См.: Styrenhet bränsledriven tillsatsvärmare.

Снятие электродвигателя вентилятора обогревателя охлаждающей жидкости двигателя

Выверните 4 винта крышки, закрывающей корпус вентилятора. Снимите крышку.

Примечание: Возможно потребуется сдвинуть ближайшую соединительную трубку, чтобы можно было снять крышку. См.: Kylvätskerör bränsledriven tillsatsvärmare.

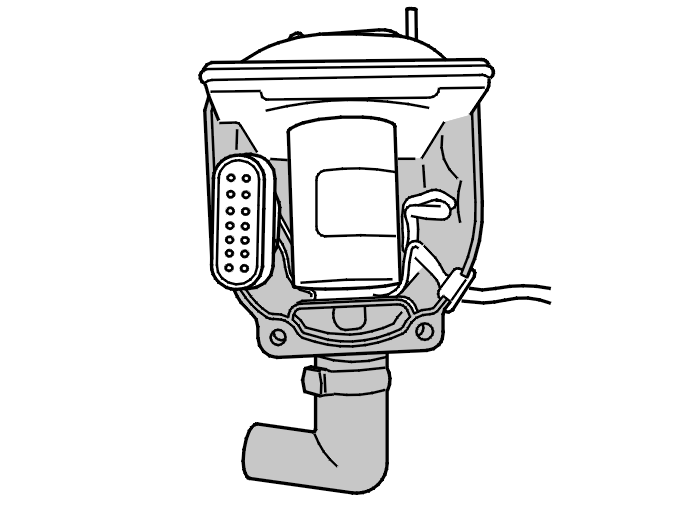

Осторожно вытяните корпус вентилятора по прямой, если смотреть с короткой стороны обогревателя охлаждающей жидкости двигателя. Смотрите иллюстрацию.

Отсоедините кабельные выводы и проводку электродвигателя вентилятора в положениях 13 и 14 (черный и коричневый).

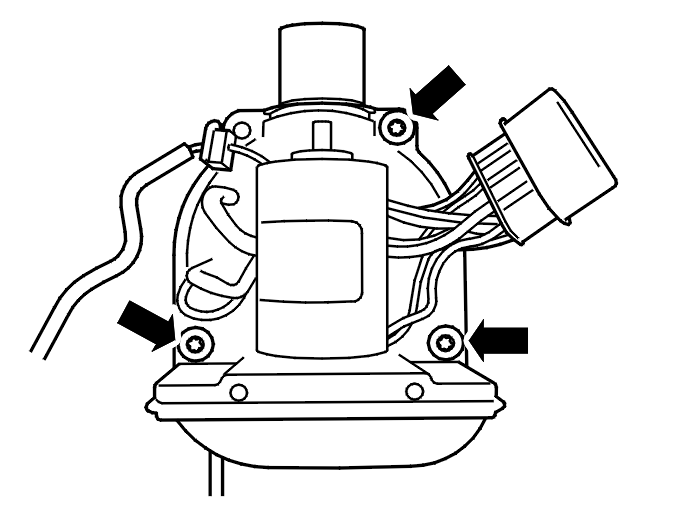

Выверните 3 винта.Поднимите электродвигатель вентилятора с теплообменника.

Перестановка свечи предпускового подогрева, выравнивателя давления и пламегасителя

Переставьте:

• свечу предпускового подогрева и выравниватель давления. См.: Glödstift bränsledriven tillsatsvärmare
• пламегаситель. См.: Flamvakt bränsledriven tillsatsvärmare Flamvakt bränsledriven tillsatsvärmare.

Установка электродвигателя вентилятора обогревателя охлаждающей жидкости двигателя

Замените обе прокладки, поставляемые с электродвигателем вентилятора.

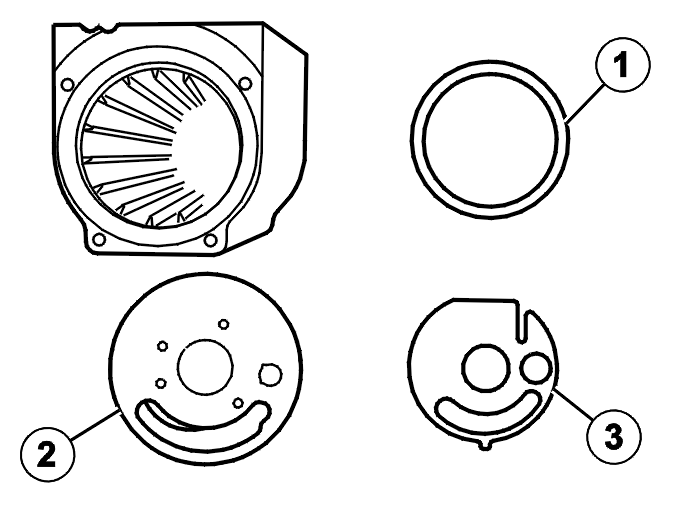

Установите:

• прокладку (1) между корпусом теплообменника и камерой сгорания
• камеру сгорания (2)
• профильную прокладку (3). Убедитесь, что отверстие для свечи предпускового подогрева находится над отверстием в камере сгорания
• электродвигатель вентилятора. Убедитесь, что профильная прокладка правильно расположена в углублении.

Примечание: Профильная прокладка (3) имеет маленькую шпонку, которая должна совпасть с соответствующими сопрягаемыми поверхностями на корпусе теплообменника и вентиляторе обдува.

Если необходимо, измените положение муфты трубопровода. См.: Kylvätskerör bränsledriven tillsatsvärmare.

Установите:

• модуль управления. См.: Styrenhet bränsledriven tillsatsvärmare
• обогреватель охлаждающей жидкости двигателя. См.: Обогреватель охлаждающей жидкости двигателя, работающий на топливе Bränsledriven tillsatsvärmare Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе.

Затяните 3 винта на электродвигателе вентилятора.

Установите:

• кабельные выводы и проводку электродвигателя вентилятора в положениях 13 и 14 (черный и коричневый) в 14-штырьковом разъеме
• корпус электродвигателя вентилятора
• крышку, закрывающую электродвигатель вентилятора, используя 4 винта.

Проверка обогревателя охлаждающей жидкости двигателя

Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
