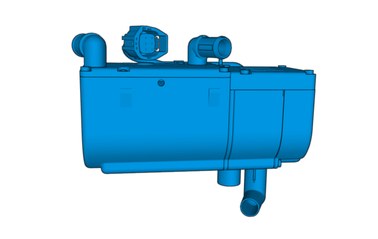

Обогреватель охлаждающей жидкости двигателя, работающий на топливе (B4204T11)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Слейте хладагент Хладагент, слив

Примечание: Режим представления

Ослабьте зажим.

Сложите отмеченные детали.

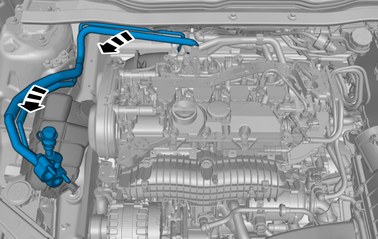

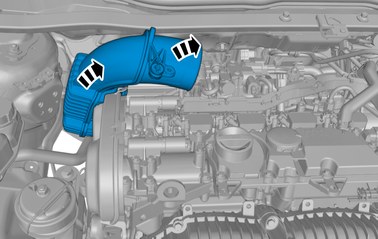

Освободите зажимы шланга.Удалите отмеченные детали.

Снимите блокировку.Отсоедините шланг от проводов.Сложите отмеченные детали.

Ослабьте зажим шланга.Отсоедините шланг от проводов.Сложите отмеченные детали.

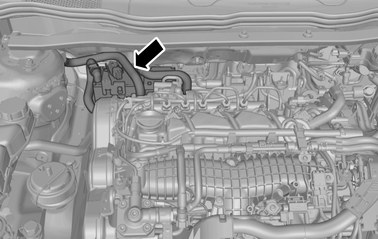

Отсоедините контактный разъем.

Выверните винты.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Ослабьте зажим шланга.Сложите отмеченные детали.

Ослабьте зажим шланга.Удалите отмеченные детали.

Сложите отмеченные детали.Удалите отмеченные детали.

Снимите гайку.Удалите отмеченные детали.

Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.

Снимите подушку двигателя справа Подушка двигателя, правая

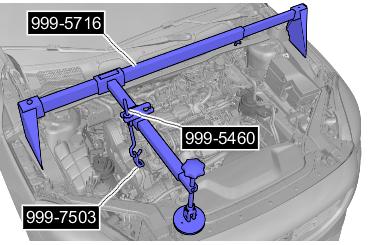

🔧 Подъемная Проушина🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460🔧 Подъемный крюк

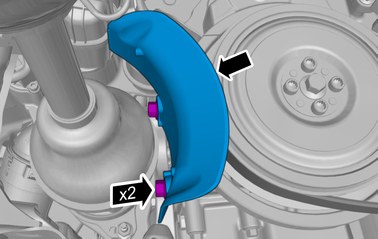

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайки.🔩 Момент затяжки: 16 Н·мСложите отмеченные детали.

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Осторожно: Запомните как проведена проводка и шланги.

Удалите отмеченные детали.

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Снимите правое переднее колесо колесо

Снимите гайки.Выверните винты.Снимите зажим.

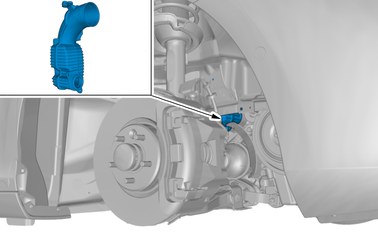

Освободите передний датчик положения, переднюю фару Передний датчик положения фар

Примечание: Режим представления

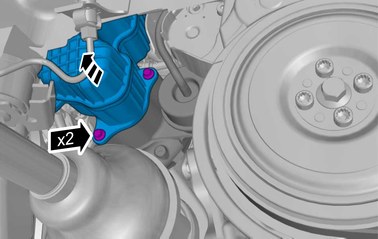

Выверните винты.🔩 Момент затяжки: 24 Н·мУдалите отмеченные детали.

Отсоедините контактный разъем.Ослабьте зажим.

Выверните винты.🔩 Момент затяжки: 10 Н·м

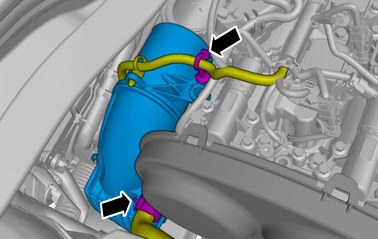

Отсоедините зажим жгута проводки.Ослабьте зажим.

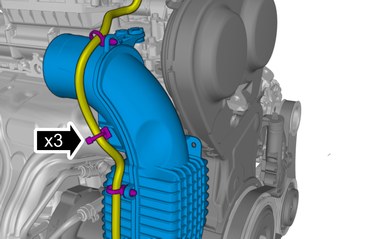

Отсоедините зажим жгута проводки.

Удалите отмеченные детали.

Примечание: Режим представления

Отсоедините контактный разъем.

Примечание: Режим представления

Внимание: Будьте готовы собрать вытекающие жидкости.

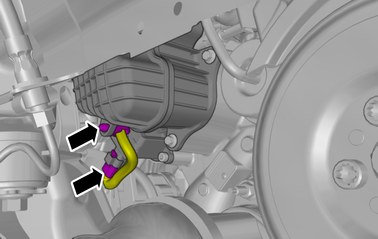

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Отсоедините шланг от проводов.

Выньте шланг.

См. информацию по технике безопасности при работе топливной системы Информация по технике безопасности, система питания

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

🔧 Щицы (для зажимов)Ослабьте зажим шланга.Отсоедините шланг от проводов.

Ослабьте зажим.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Установите в обратном порядке.

Выполните заполнение Опорожнение системы охлаждения, заполнение и вывод воздуха

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31376440
