Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| V40 (13-) | — | 2014, 2015 |
| V40 Cross Country | — | 2014, 2015 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Замена муфт трубопровода
Снимите:
- обогреватель охлаждающей жидкости двигателя. См.: Обогреватель охлаждающей жидкости двигателя, работающий на топливе Bränsledriven tillsatsvärmare Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе
- шланг/шланги охлаждающей жидкости двигателя с муфты/муфт трубопровода на обогревателе охлаждающей жидкости двигателя.
Подсказка: Отметьте внутреннее расположение шлангов охлаждающей жидкости двигателя и угол муфт трубопровода по отношению к крышке.
Снятие
Снятие крышки, закрывающей теплообменник

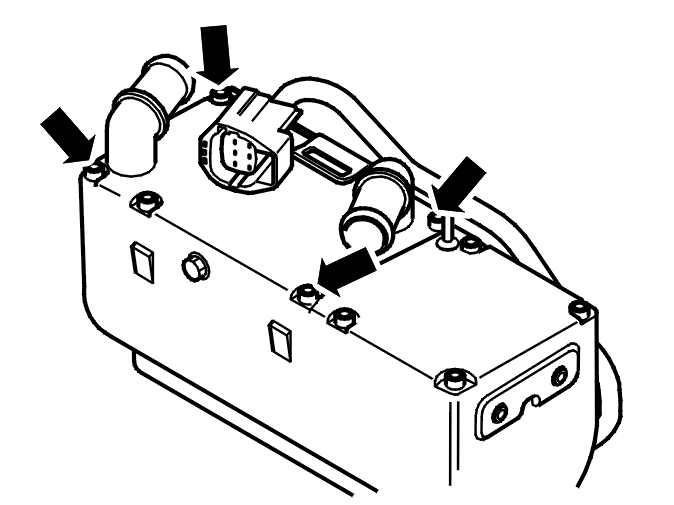

Снимите крышку, закрывающую теплообменник. Она крепится 4 винтами.Поднимайте понемногу крышку, пока не разблокируются стопорные кольца муфт трубопровода.Ослабьте и вытяните вверх муфты трубопровода по одной.
Снятие муфты трубопровода и стопорного кольца

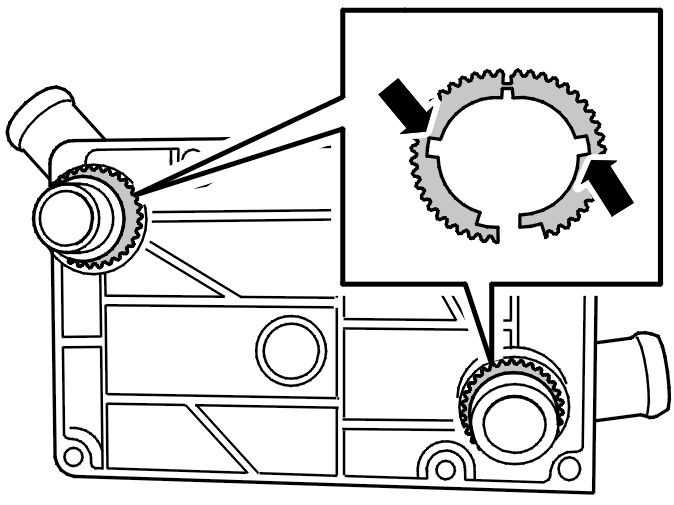

Под крышкой имеются стопорные кольца, которые также удерживают муфты трубопровода на своем месте. Стопорные кольца расположены в пазу на муфте трубопровода.При помощи маленькой отвертки подденьте 1 из 2 пазов на каждом стопорном кольце. Снимите стопорное кольцо.Снимите трубу.
Установка
Установка муфты трубопровода и крышки

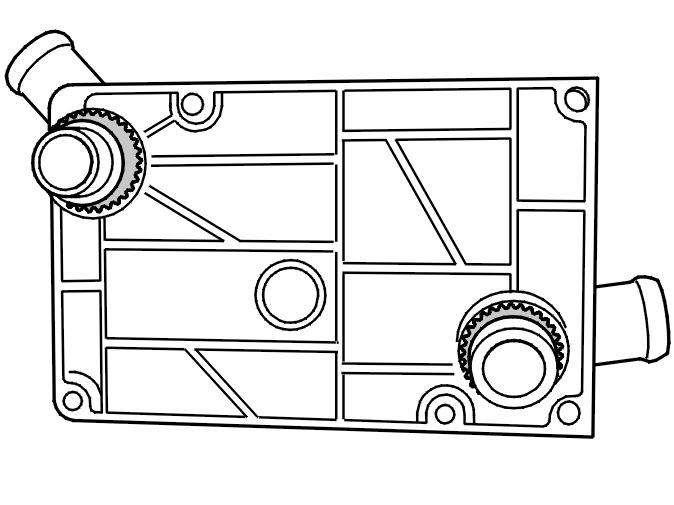

Установите трубу.Зажмите стопорное кольцо, сжав паз. Смотрите иллюстрацию.Вдавите трубы. Отрегулируйте трубы так, чтобы они были расположены согласно сделанной ранее маркировке.Вдавите полностью крышку. Установите 4 винта. Затяните.
Подсказка: Смажьте уплотнительные кольца труб, чтобы их было легче вставлять в отверстия в теплообменнике.
Установите:
- шланг/шланги охлаждающей жидкости двигателя на муфте/муфтах трубопровода на обогревателе охлаждающей жидкости двигателя, так чтобы они были расположены согласно сделанной ранее маркировке
- обогреватель охлаждающей жидкости двигателя. См.: Обогреватель охлаждающей жидкости двигателя, работающий на топливе Bränsledriven tillsatsvärmare Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе Обогреватель охлаждающей жидкости двигателя, работающий на топливе
Завершение
Проверка обогревателя охлаждающей жидкости двигателя
Выполните проверку рабочих характеристик подогревателя сгорания. См.: Бензиновый нагреватель, проверка
