Обогреватель охлаждающей жидкости двигателя, работающий на топливе (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Слейте хладагент Хладагент, слив

Примечание: Режим представления

Ослабьте зажим.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Ослабьте зажим шланга.Отсоедините шланг от проводов.Удалите отмеченные детали.

Снимите провод, соединяющий расширительный клапан с клеммной колодкой Труба с хладагентом для расширительного клапана к блоку соединения

Выверните винт.

Примечание: Режим представления

Примечание: Убедитесь, что уплотнитель установлен правильно.

Выверните винты.🔩 Момент затяжки: 10 Н·м

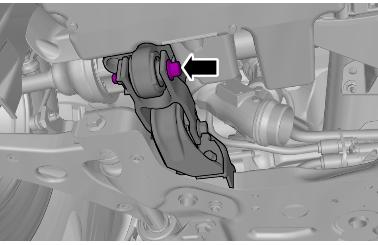

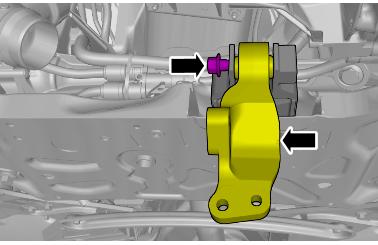

Снимите подушку двигателя справа Подушка двигателя, правая

Снимите корпус воздушного фильтра Корпус воздушного фильтра

Снимите аккумулятор Аккумулятор

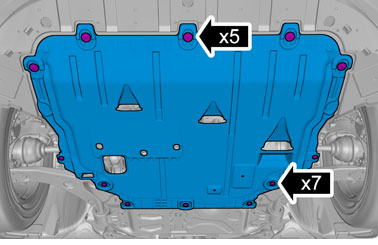

Выверните винты.Удалите отмеченные детали.🔩 Момент затяжки: 10 Н·м

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

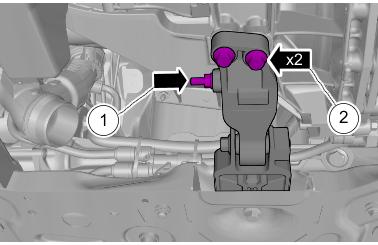

Выверните винты.Ослабьте гайки.

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 90 Н·м

🔧 Подъемная Проушина🔧 ПОДЪЕМНАЯ ТРАВЕРСА (ДВИГАТЕЛИ), ИСПОЛЬЗУЕТСЯ С 2 X 999 5460🔧 Подъемный крюк

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

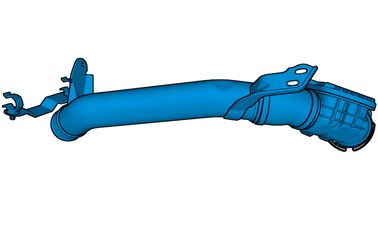

Выверните винты.Удалите отмеченные детали.

Ослабьте зажим.Сложите отмеченные детали.

Ослабьте зажим шланга.Отсоедините шланг от проводов.

Выверните винт.🔩 Момент затяжки: 24 Н·м

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Освободите блокировку.Отвертка электрикаУдалите отмеченные детали.

Примечание: Режим представления

Примечание: Убедитесь, что уплотнитель установлен правильно.

Выверните винты.🔩 Момент затяжки: 10 Н·м

Удалите отмеченные детали.

Выверните винты.

1. 🔩 Момент затяжки: 50 Н·м + доворот 120°
2. 🔩 Момент затяжки: 50 Н·м + доворот 120°

Отсоедините винт.🔩 Момент затяжки: 110 Н·м

Выверните винт.🔩 Момент затяжки: 110 Н·м

Осторожно: Обратите внимание на расположение инструмента.

🔧 Защитная лента

Осторожно: Обратите внимание на расположение инструмента.

🔧 Защитная лента

Снимите правое переднее колесо колесо

Примечание: Режим представления

Освободите блокировку.Отвертка электрика

Удалите отмеченные детали.

Примечание: Режим представления

Отсоедините контактный разъем.

Примечание: Режим представления

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Отсоедините шланг от проводов.

Выньте шланг.

См. информацию по технике безопасности при работе топливной системы Информация по технике безопасности, система питания

Примечание: Соберите вытекшую жидкость впитывающей бумагой.

🔧 Щицы (для зажимов)Ослабьте зажим шланга.Отсоедините шланг от проводов.

Ослабьте зажим.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Выверните винт.Удалите отмеченные детали.🔩 Момент затяжки: 10 Н·м

Установите в обратном порядке.

Выполните заполнение Опорожнение системы охлаждения, заполнение и вывод воздуха

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом

Примечание: Этот момент необходимо выполнять для установки нового компонента.

Закажите и загрузите программное обеспечение согласно:31376440
