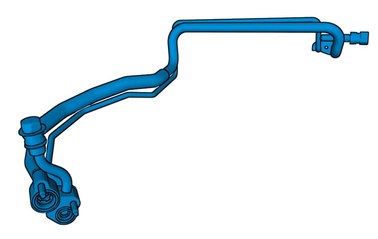

Труба с хладагентом для расширительного клапана к блоку соединения (D4204T14)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

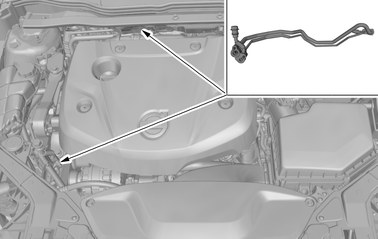

Примечание: Режим представления

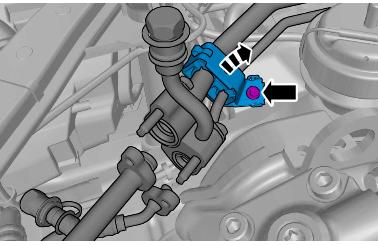

Ослабьте зажим.

Выверните винт.🔩 Момент затяжки: 10 Н·м

Освободите зажимы шланга.Отсоедините шланги от разъемов.

Ослабьте зажим шланга.Отсоедините шланг от проводов.Удалите отмеченные детали.

Снимите гайку.Удалите отмеченные детали.

Отсоедините контактный разъем.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 10 Н·мСложите отмеченные детали.

Снимите подушку двигателя справа Подушка двигателя, правая

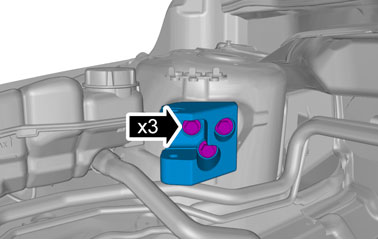

Выверните винты.🔩 Момент затяжки: 50 Н·мУдалите отмеченные детали.

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

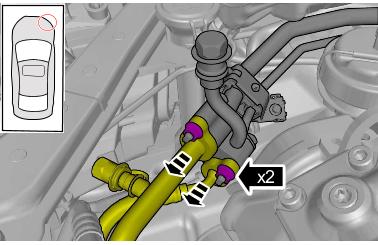

Снимите гайки.🔩 Момент затяжки: 16 Н·м

Выверните винт.🔩 Момент затяжки: 10 Н·мУдалите отмеченные детали.

Осторожно: Запомните как проведена проводка и шланги.

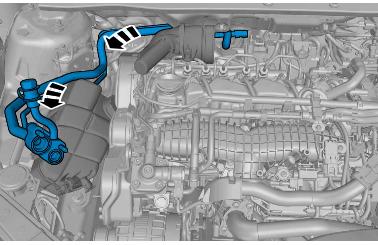

Удалите отмеченные детали.

Примечание: Используйте новые уплотнения.

Удалите отмеченные детали.🔩 Момент затяжки: 8 Н·м

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните: хладагент, заполнение Хладагент, заполнение

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
