Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2007–2012 |
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| C30 | B5244S4 | 2007–2011A |
| C30 | D5204T | 2011–2013 |
| C30 | D5204T5 | 2011–2013 |
| C30 | D5244T13 | 2010 |
| C30 | D5244T8 | 2010 |
| C30 | D5244T9 | 2010 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| C70 (06-) | D5244T13 | 2010 |
| C70 (06-) | D5244T8 | 2010 |
| C70 (06-) | D5244T9 | 2010 |
| S40 (04-) | B4164S3 | 2005–2012 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S40 (04-) | D5244T13 | 2010 |
| S40 (04-) | D5244T8 | 2010 |
| S40 (04-) | D5244T9 | 2010 |
| V40 (13-) | — | 2013–2015 |
| V40 Cross Country | — | 2013–2015 |
| V50 | B4164S3 | 2005–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2010 |
| V50 | B5244S7 | 2005–2010 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V50 | D5244T13 | 2010 |
| V50 | D5244T8 | 2010 |
| V50 | D5244T9 | 2010 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие модуля подогревателя сгорания (CPM)
Снимите модуль управления. См.: Styrenhet bränsledriven tillsatsvärmare Styrenhet bränsledriven tillsatsvärmare.
Снятие
Снятие датчика пламени
Выверните 4 винта крышки, закрывающей корпус вентилятора. Снимите крышку.
Примечание: Возможно потребуется сдвинуть ближайшую соединительную трубку, чтобы можно было снять крышку. См.: Kylvätskerör bränsledriven tillsatsvärmare Kylvätskerör bränsledriven tillsatsvärmare.
Осторожно вытяните корпус вентилятора по прямой, если смотреть с короткой стороны обогревателя охлаждающей жидкости двигателя. Смотрите иллюстрацию.

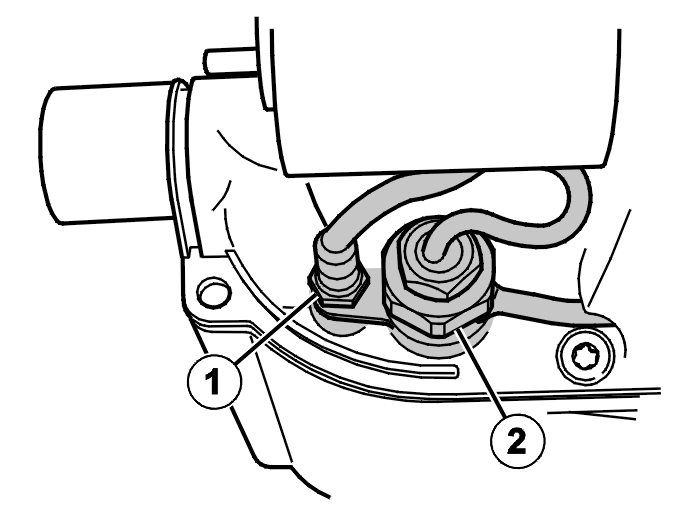

Отсоедините кабельный вывод и кабель датчика пламени, положения 1 и 2 (синий и коричневый).
Снимите датчик пламени (1).
Установка
Установка датчика пламени
Установите датчик пламени. Затяните. См. Åtdragningsmoment Åtdragningsmoment.
Установите кабельные выводы и кабели в разъемах. См.:– Датчик пламени в положениях 1 и 2 (синий и коричневый).
Примечание: Проложите кабели позади электродвигателя вентилятора к разъему.
Осторожно вдавите корпус вентилятора на место.
Убедитесь:
- что разъем не зажат
- что уплотнение кабеля на водяном насосе расположено правильно, и что кабель проходит позади электродвигателя вентилятора, как и другие.
Установите крышку, используя 4 винта.
Если необходимо, измените положение муфты трубопровода. См.: Kylvätskerör bränsledriven tillsatsvärmare Kylvätskerör bränsledriven tillsatsvärmare.
Установите модуль управления. См.: Styrenhet bränsledriven tillsatsvärmare Styrenhet bränsledriven tillsatsvärmare.
Завершение
Проверка обогревателя охлаждающей жидкости двигателя
Выполните проверку рабочих характеристик обогревателя охлаждающей жидкости двигателя. См.: Бензиновый нагреватель, проверка.
