Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Опорожнение системы кондиционирования
Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.
Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.
Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.
Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.
Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning.
Слив охлаждающей жидкости и снятие компонентов
Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите щиток под автомобилем. Закреплено 7 зажимами. Смотрите иллюстрацию.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер. Слейте охлаждающую жидкость двигателя.

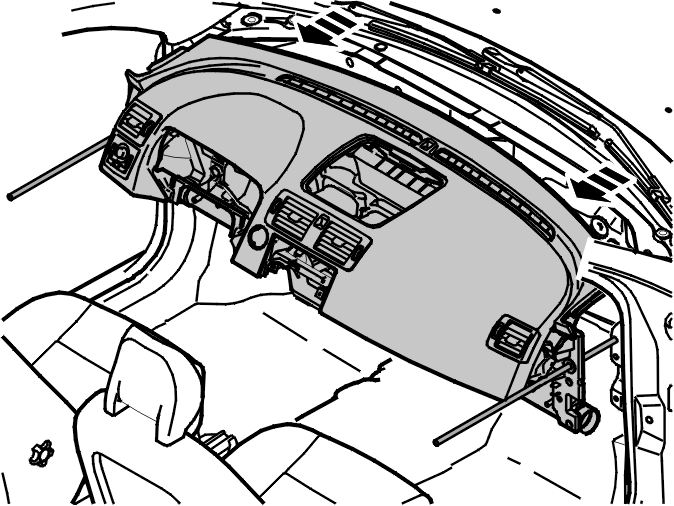

Снимите приборную панель. См.: Приборная панель.
Снятие
Снятие блока управления микроклиматом
Снимите:

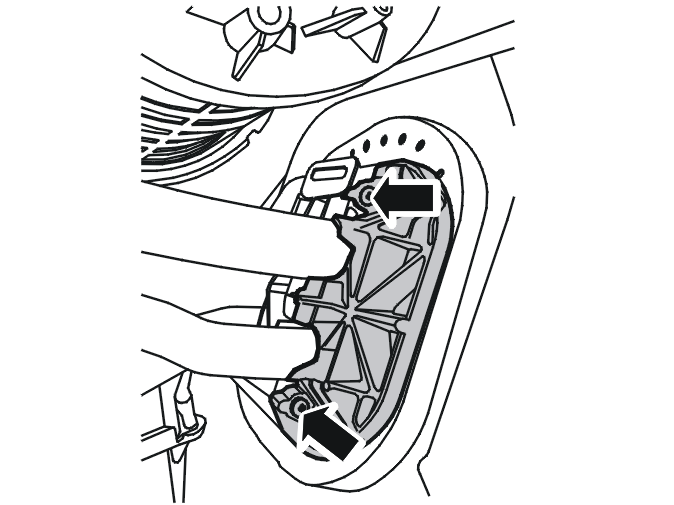

- 2 винта и снимите правую половину ввода. См. иллюстрацию
- секцию, разделяющую теплообменник и трубы испарителя.

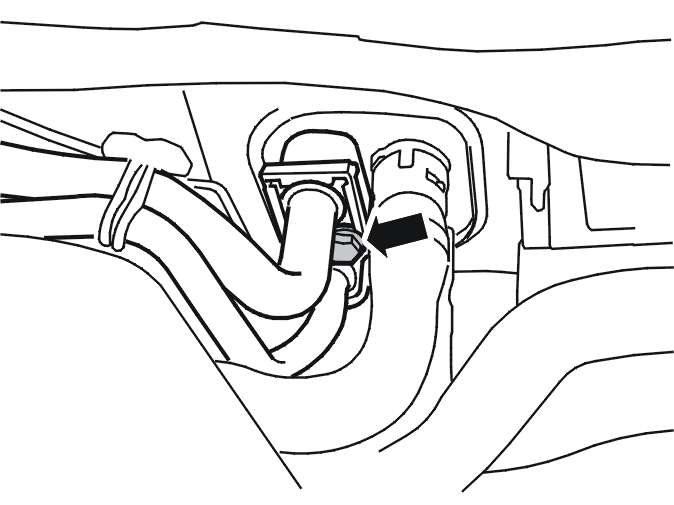

Поднимите оба шланга системы кондиционирования с их креплений под опорным стаканом правой пружинной стойки.Выверните 1 винт, крепящий трубы системы кондиционирования к испарителю. Смотрите иллюстрацию.Стяните трубы с соединения испарителя.

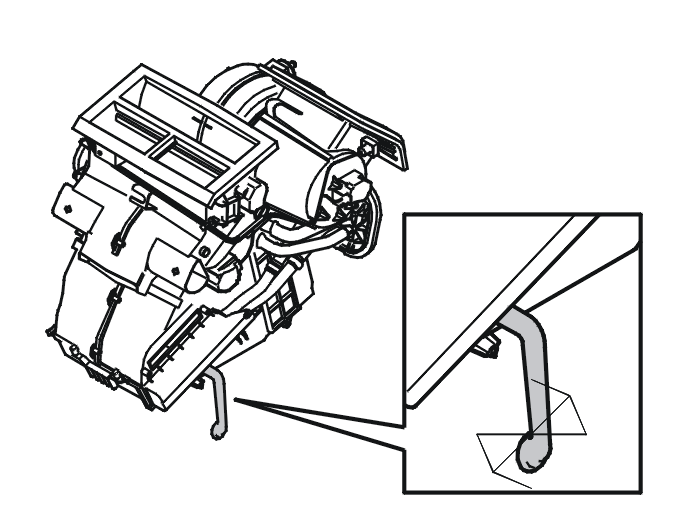

Снимите:
- сливной шланг с нижнего соединения с правой стороны под корпусом теплообменника
- блок управления микроклиматом.
Отсоедините трубу теплообменника как описано ниже:
Для автомобилей с раздельной трубой, -2005 (ЛР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с цельной трубой, 2006- (ЛР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с раздельной трубой, -2005 (ПР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с цельной трубой, 2006- (ПР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка блока управления микроклиматом
Установите:
- блок управления микроклиматом
- сливной шланг от корпуса теплообменника
Установите трубу теплообменника как описано ниже:
Для автомобилей с раздельной трубой, -2005 (ЛР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с цельной трубой, 2006- (ЛР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с раздельной трубой, -2005 (ПР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Для автомобилей с цельной трубой, 2006- (ПР), см.: Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare Värmeväxlare
Установите:
- 1 винт M8, крепящий трубы системы кондиционирования к испарителю в моторном отсеке. Затяните
- оба шланга системы кондиционирования в их креплениях под опорным стаканом правой пружинной стойки
- прокладку, разделяющую теплообменник и трубы испарителя
- 2 винта и правую половину ввода. Затяните
- приборную панель. Не устанавливайте бардачок. См.: Приборная панель
- сливной штуцер на радиаторе.
Залейте охлаждающую жидкость и прогрейте двигатель до тех пор, пока не откроется термостат. Долейте, если необходимо.
Убедитесь, что муфта трубопровода не протекает.
Завершение
Замена аккумуляторной батареи с проверкой работы и наличия утечек
Замените аккумуляторную батарею согласно: Ackumulator Ackumulator Ackumulator.Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.
Установка компонентов
Установите:
- бардачок. Смотри Handskfack
- щиток под автомобилем при помощи 7 зажимов. Смотрите иллюстрацию.
