Приборная панель (2007, 2008)

Viktig information

Осторожно: Innan borttagning av instrumentbrädan ska temperaturen regleras till max. kyla. Detta för att undvika att temperaturspjällen går sönder.

Borttagning av batteriledning

Ta bort batteriets minusledning enligt: Аккумулятор, отключение и подключение.

Borttagning av instrumentbräda

Ta bort:

• ljudvallen på förarsidan enligt: Instrumentpanel nedre
• tunnelfacket enligt: Golvkonsol напольная консоль напольная консоль
• handskfacket enligt: Handskfack

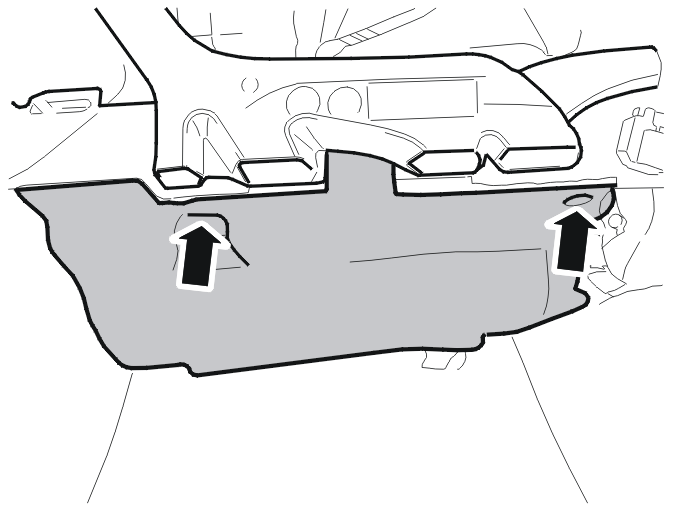

• ljudvallen på passagerarsidan. Den sitter med clips, 2 st

• skruven, 1 st, till luftkanalen till golvet på passagerarsidan. Ta bort luftkanalen
• skruven, 1 st, till luftkanalen till golvet på förarsidan. Ta bort luftkanalen
• panelerna på den vänstra och den högra A-stolpen enligt: Panel A-stolpe
• skruvarna, 2 st, till kombinationsinstrumentets ram och ta bort den.

Lossa insynsskyddet från den övre rattkåpan.

Ta bort:

• central elektronikstyrenhet (CEM) enligt: Модуль управления блока реле салона Модуль управления блока реле салона
• kontaktstycket, 1 st, till backljuset
• clipsen, 5 st, till backljusets ledningsmatta
• kontaktstycket, 1 st, till styrenhet krocksäkerhetssystem (SRS)

• clipsen, 2 st, till jordledningsmattan på förarsidan
• buntbandet, 1 st, till jordledningsmattan på passagerarsidan.

Ta bort den mittre luftkanalen.

Подсказка: Bänd ner överkanten.

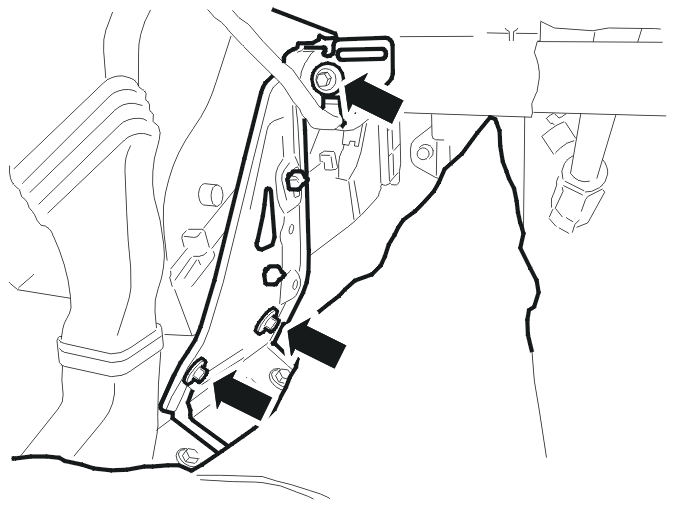

Ta bort skruvarna, 3 st, till golvkonsolen på passagerarsidan.

Внимание: Kanterna på konsolen kan vara vassa.

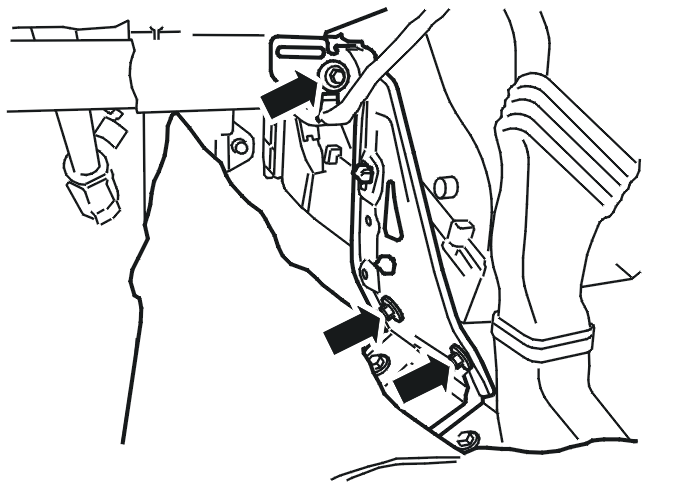

Ta bort skruvarna, 3 st, till golvkonsolen på förarsidan.

Внимание: Kanterna på konsolen kan vara vassa.

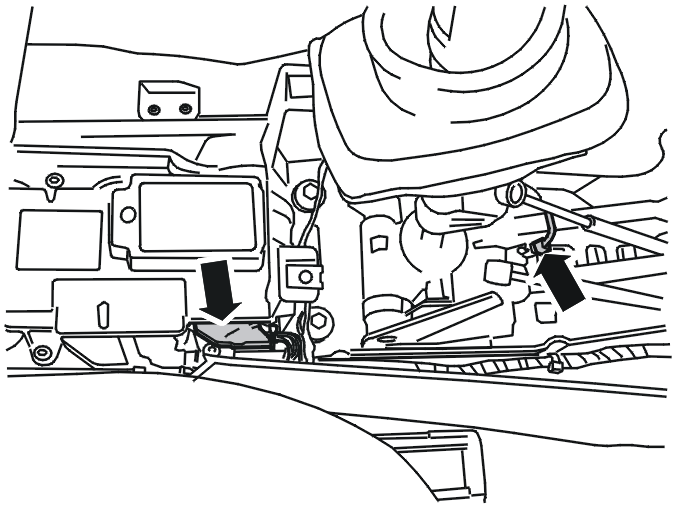

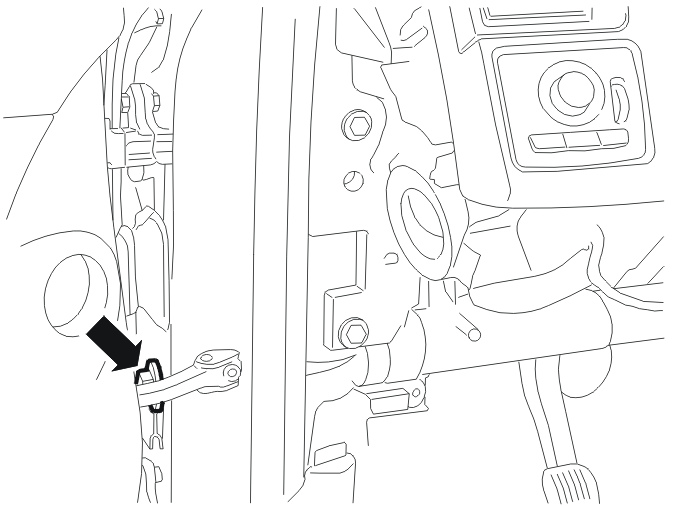

Ta bort kabelklämman, 1 st, på förarsidan.

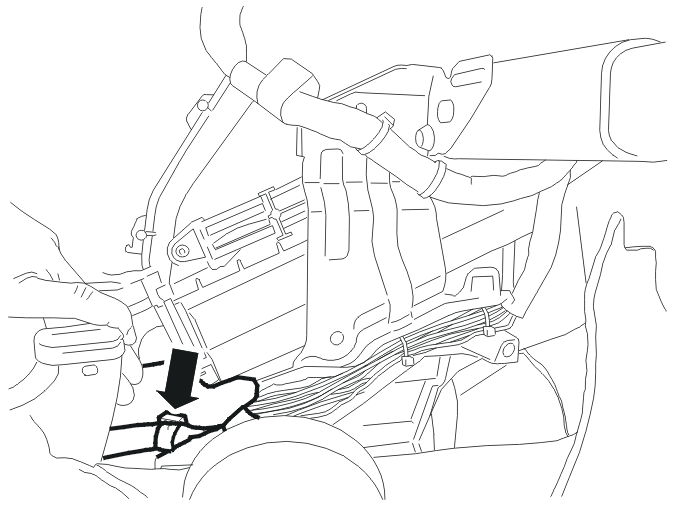

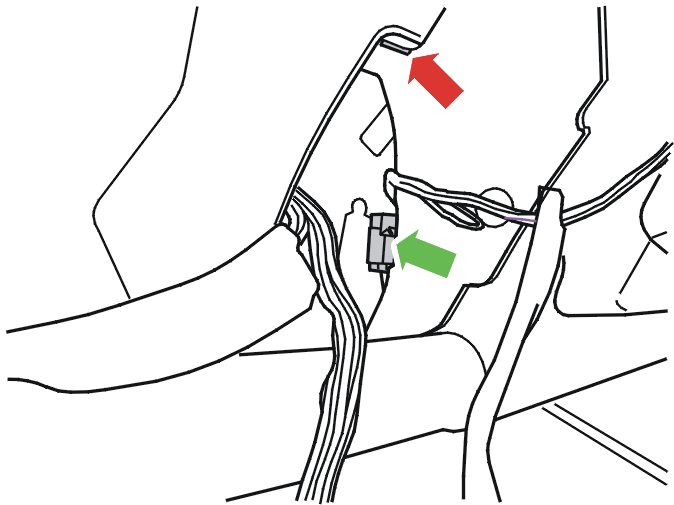

Lyft upp isoleringsmattan vid den mittre luftkanalen på passagerarsidan och ta bort hållaren till ledningsmattan.

Ta bort kanalen med ledningsmattan på passagerarsidans konsol.

Подсказка: Tryck försiktigt på baksidan med en spårskruvmejsel.

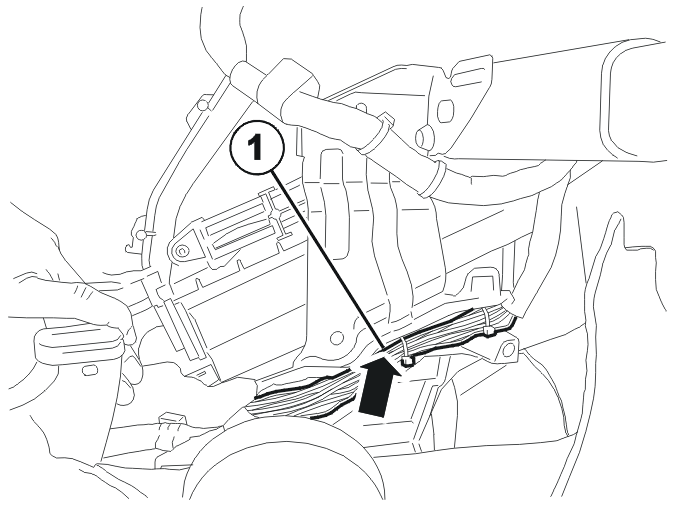

Lossa fästskruven (1), 1 st, på konsolen på passagerarsidan. Skruven sitter dold innanför kanalen med ledningsmattan.Lossa fästskruven, 1 st, på konsolen på förarsidan.Ta bort konsolerna, 2 st.

Ta bort:

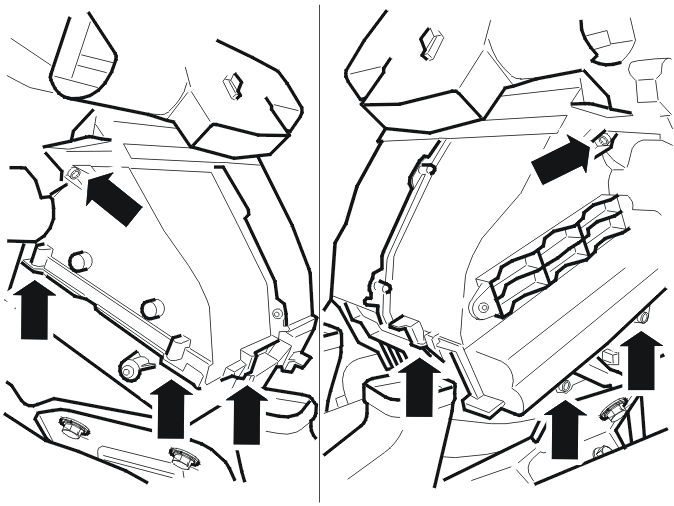

• skruvarna, 8 st, till värmeväxlarpaketet

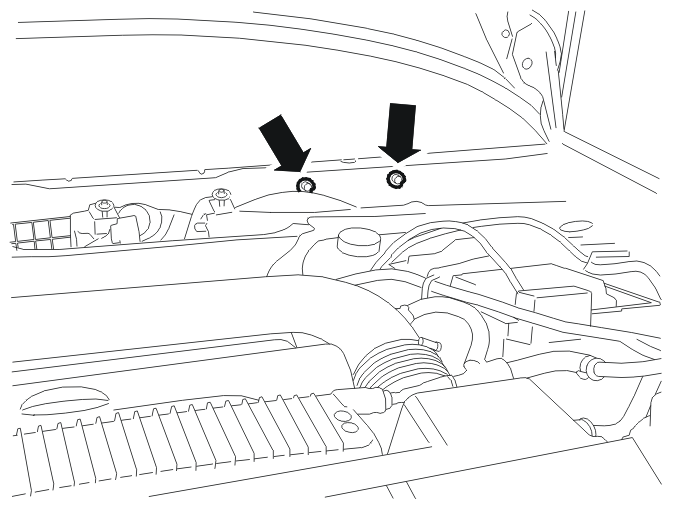

• skruvarna, 2 st, till instrumentbrädans infästning i motorrummet

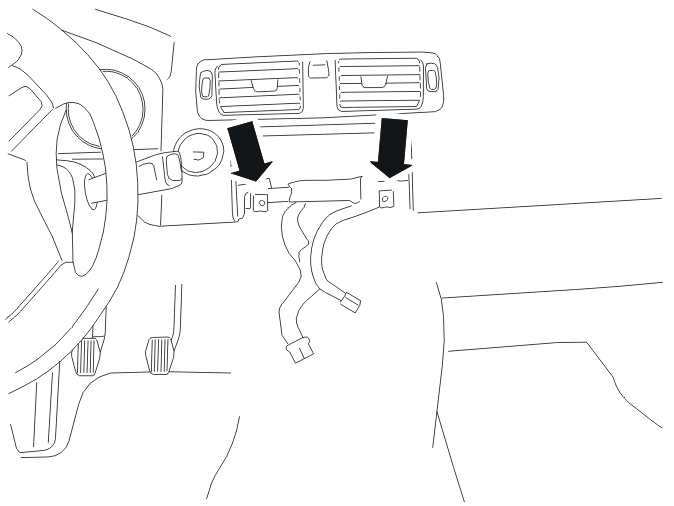

• skruvarna, 2 st, innanför mittkonsolens övre infästningspunkter.

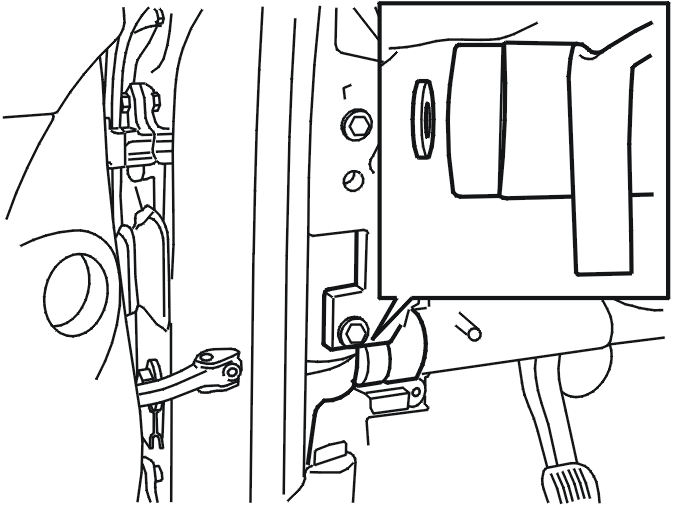

Lossa skruvarna, 1 st per sida.Skruva ut dem så långt som möjligt.

Skruva in distanserna, 1 st per sida, för hand.

Подсказка: Använd en polygrip om det går trögt.

Осторожно: Tejpa polygripens käftar så att de inte skadar distanserna.

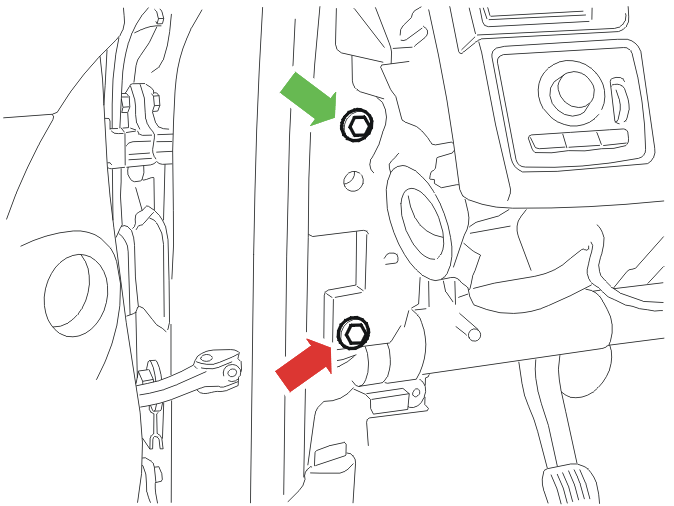

Ta bort de övre skruvarna (1), 1 st per sida.

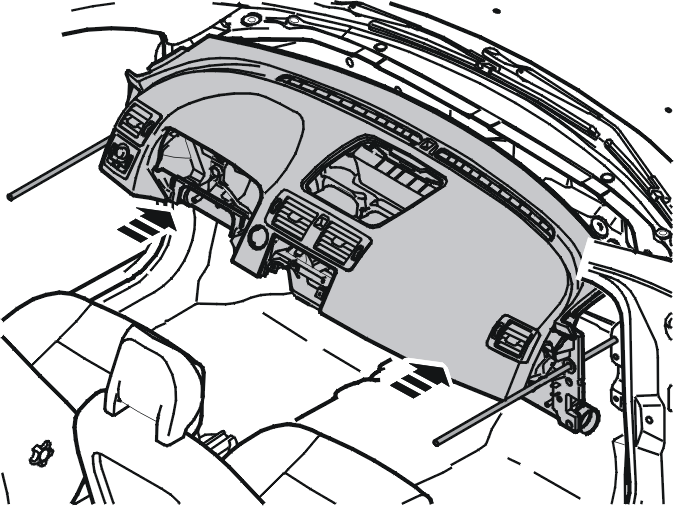

Примечание: Sätt dit specialverktyg: 🔧 T9997117, i de övre skruvhålen.

Ta bort den nedre skruven, 1 st, på passagerarsidan.Lossa den nedre skruven, 1 st, på förarsidan ca 5 mm.

Dra instrumentbrädan på passagerarsidan ca 140 mm bakåt i fordonet.

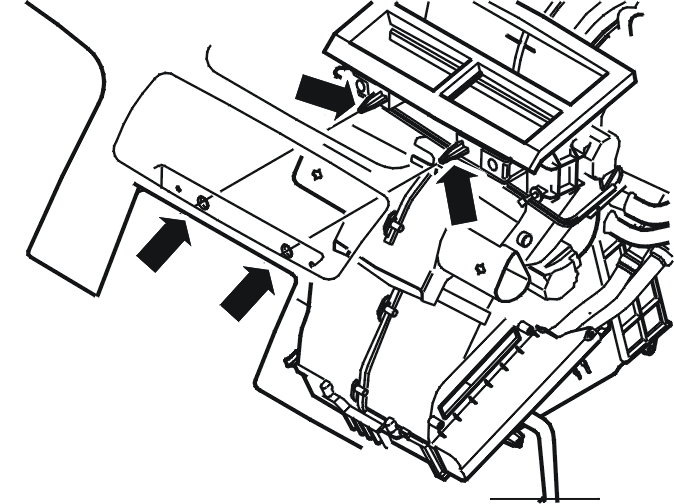

Ta bort:

• kontaktstycket, 1 st, till spjällmotorerna
• kontaktstycket, 1 st, till fläktmotorn

Ta bort den vänstra och den högra tröskelskoningen enligt: Tröskelskoning främre.Vik undan golvmattorna på båda sidorna så att kontaktstyckena vid golvet kan lossas.Lossa muttrarna, 2 st per sida, till jordledningsmattan vid golvet.

Lossa ledningsmattan på passagerarsidans konsol genom att ta bort clipsen, 2 st, och buntbandet.

• rattkåporna enligt: Panel styrkolonn
• styrkolonnen enligt: Styrkolonn

• torkarmekanismen enligt: Механизм стеклоочистителя, ветровое стекло

• den nedre skruven, 1 st, på förarsidan

• specialverktyget
• instrumentbrädan genom öppningen för passagerardörren.

Примечание: Var 2 personer vid detta moment.

Внимание: Risk för klämskador.

Överflyttning av detaljer instrumentbräda

Flytta över:

• de yttre och mittre ventilationsmunstyckena enligt: Ventilationsmunstycke förarsida
• tändningslåset enligt: замок зажигания замок зажигания
• ljusomkopplaren enligt: Выключатель освещения
• högtalargallret enligt: Решетка динамика на приборной панели
• solsensorn enligt: Solsensor.

Ditsättning av instrumentbräda

Se till att:

• instrumentbrädans överkant hamnar rätt i styrningarna vid vindrutan
• styrpinnarna, 2 st, i öppningen för mittkonsolen hamnar rätt
• inte kontaktstycken eller ledningsmatta kommer i kläm.

Sätt instrumentbrädan på plats.Använd specialverktyg: 🔧 T9997117, i de övre skruvhålen.Dra instrumentbrädan på passagerarsidan ca 140 mm bakåt i fordonet.Skruva fast skruven, 1 st, 2 varv i det nedre skruvhålet på förarsidan.

Ta bort:

• kontaktstycket (2), 1 st, till fläktmotorn
• kontaktstycket (1), 1 st, till spjällmotorerna.

Tryck in instrumentbrädan på plats.Se till att ingen ledningsmatta eller något kontaktstycke kommer i kläm.Sätt dit skruven, 1 st, i de nedre skruvhålen på passagerarsidan.Ta bort specialverktyget.Skruva fast skruvarna, 2 st, 2 varv i instrumentbrädans övre skruvhål.

Tryck in skruvarna vid gavlarna, 1 st per sida.Dra åt skruvarna tills distanserna får kontakt med balken i instrumentbrädan.

Kontrollera instrumentbrädans läge genom att se till att skruvhålen i motorrummet stämmer ihop med instrumentbrädan.Justera läget med skruvarna i gavlarna.Dra åt skruvarna, 2 st M10, i gavlarna.

Подсказка: Håll fast distansera med en polygrip.

Осторожно: Tejpa polygripens käftar så att de inte skadar distanserna.

Kontrollera instrumentbrädans läge i motorrummet.Skruva fast skruvarna, 2 st, 2 varv i motorrummet.

Dra fast distanserna mot instrumentbrädans balk.Dra åt skruvarna, 4 st M8.

Dra åt skruvarna, 2 st M8, i motorrummet.

Sätt dit:

• skruvar, 2 st M6, i öppningen för mittkonsolen. Dra åt
• täckkåpan till värmeväxlarpaketet med skruvar, 8 st. Dra åt
• konsolen på passagerarsidan med skruvar, 4 st (varav 3 st M8). Dra åt
• konsolen på förarsidan med skruvar, 4 st (varav 3 st M8). Dra åt
• ledningsmattan till passagerarsidans konsol och tryck fast clipsen, 4 st
• hållaren till ledningsmattan vid den mittre luftkanalen.

Lyft in instrumentbrädan i fordonet.

Примечание: Var 2 personer vid detta moment.

Sätt dit:

• kontaktstycket, 1 st, till styrenhet krocksäkerhetssystem (SRS)
• kontaktstycket, 1 st, och clipsen, 5 st, till backljuskontakten
• den mittre luftkanalen
• kontaktstyckena, 3 st, vid golvet på passagerarsidan
• jordledningsmattan vid golvet på passagerarsidan. Dra åt skruvarna, 2 st M6.

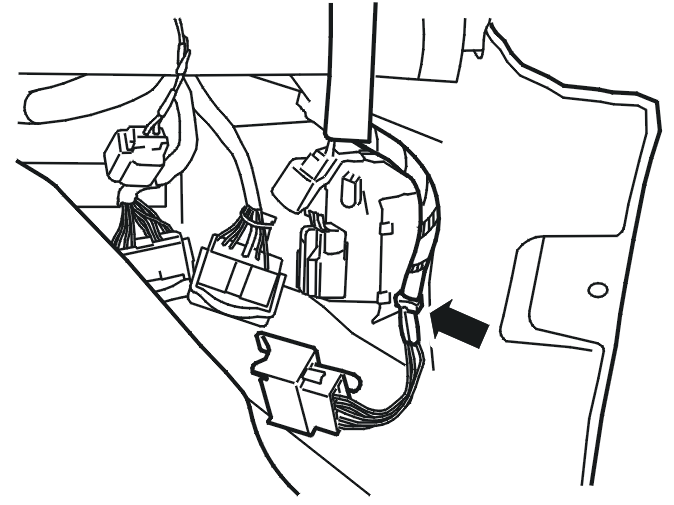

Använd buntbandet, 1 st, och fäst jordledningmattan i hållaren till kontaktstycket.

Sätt dit:

• kontaktstyckena, 1 till 3 st (beroende på fordonets utrustning), vid golvet på förarsidan
• jordledningsmattan vid golvet på förarsidan. Dra åt skruven, 1 st M6
• central elektronikstyrenhet (CEM) enligt: Модуль управления блока реле салона Модуль управления блока реле салона
• den vänstra och den högra tröskelskoningen enligt: Tröskelskoning främre
• styrkolonnen enligt: Styrkolonn
• rattkåporna enligt: Panel styrkolonn
• ramen till kombinationsinstrumentet med skruvarna, 2 st. Dra åt
• panelerna på den vänstra och den högra A-stolpen enligt: Panel A-stolpe
• luftkanalen till golvet på passagerarsidan med skruven, 1 st. Dra åt
• luftkanalen till golvet på förarsidan med skruven, 1 st. Dra åt
• tunnelfacket enligt: Golvkonsol напольная консоль напольная консоль
• handskfacket enligt: Handskfack
• ljudvallen på passagerarsidan med clipsen, 2 st
• ljudvallen på förarsidan enligt: Instrumentpanel nedre
• torkarmekanismen enligt: Механизм стеклоочистителя, ветровое стекло
• batteriets minusledning enligt: Аккумулятор, отключение и подключение.
