Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| V40 (13-) | B4164T | 2013 |
| V40 (13-) | B4164T3 | 2013 |
| V40 (13-) | D4162T | 2013 |
| V40 (13-) | D5204T4 | 2013 |
| V40 (13-) | D5204T6 | 2013 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей и поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие звукоизоляционных панелей
Снимите:
- панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.

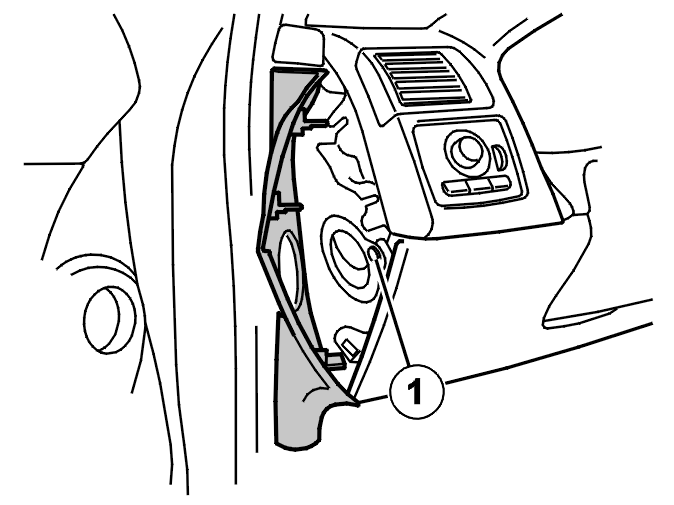

- концевую крышку. Используйте инструмент для уплотнения
- 1 зажим (1).

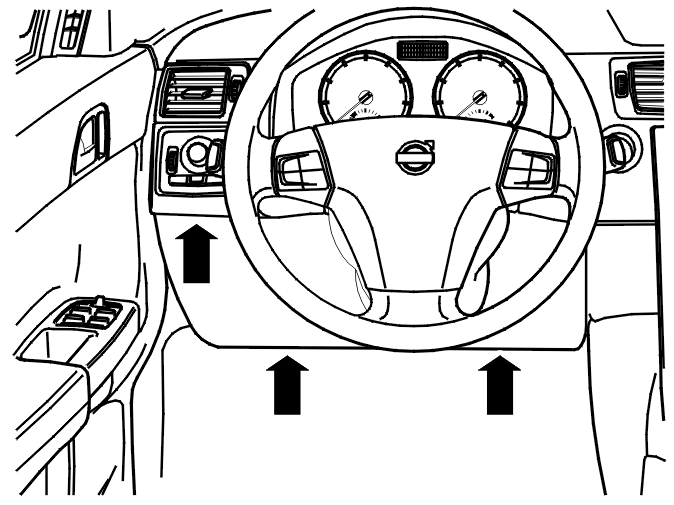

- 3 винта.

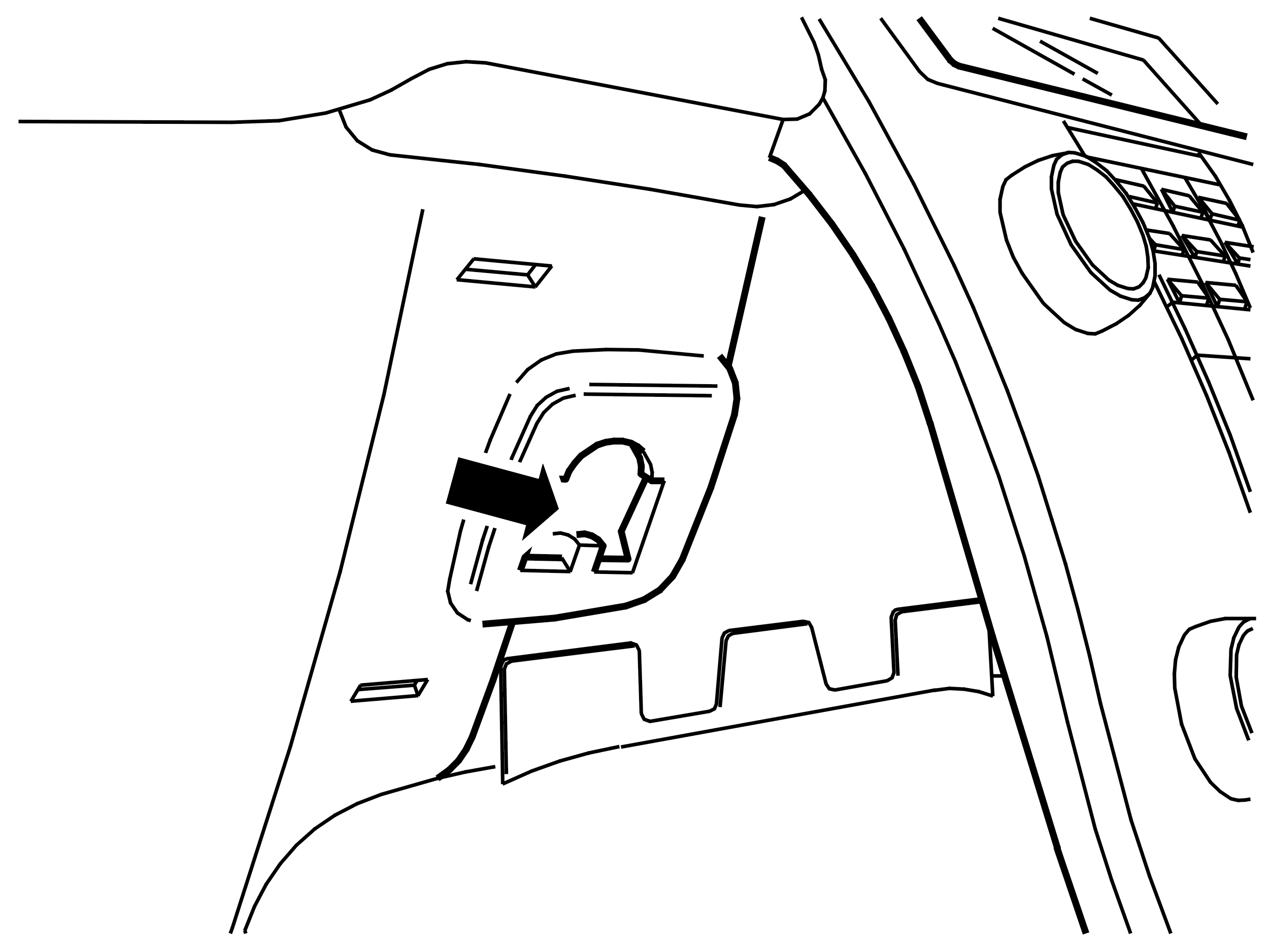

- датчик температуры в салоне.
Вдавите датчик вперед в автомобиле, чтобы освободить его.

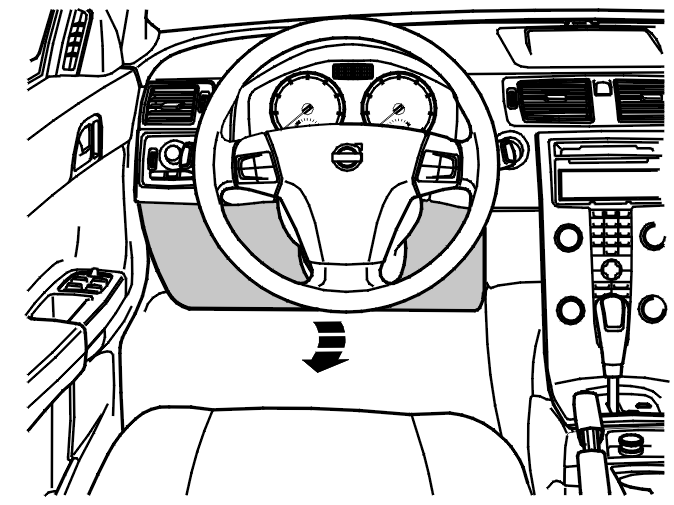

Потяните панель вниз и наружу.
Примечание: На верхнем крае звукоизоляционной панели есть 2 скрытых зажима.
Отсоедините 1 разъем освещения салона.
Установка
Установка звукоизоляционной панели
Подсоедините разъем освещения салона, 1 шт.
Заведите панель на место. Закрепите датчик температуры в салоне.
Примечание: На верхнем крае звукоизоляционной панели есть 2 скрытых зажима.
Установите:
- 3 винта. Затяните
- 1 зажим
- концевую крышку
- панель внутри центральной консоли. Закреплено 4 скрытыми зажимами.
