рулевая колонка (2004, 2005)

Снятие звукоизоляционных панелей

Проверьте, чтобы колеса были направлены прямо вперед.

Ключ зажигания находится в положении 0.

Примечание: Ключ зажигания нельзя доставать из замка, в ином случае замок зажигания должен быть активирован.

Снимите звукоизоляционную панель. См.: Instrumentpanel nedre.

Демонтаж защиты для колен

Примечание: Относится только к автомобилям с коленным буфером.

Снимите:

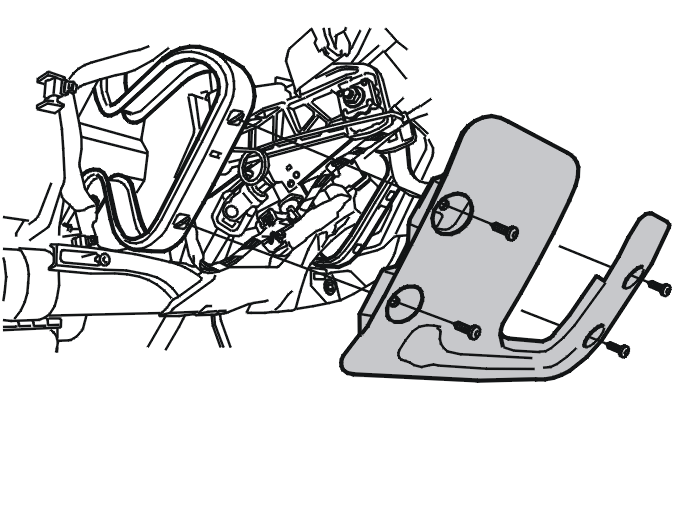

• 4 винта
• коленный буфер.
• воздушный канал.

Демонтаж жгута проводов, модуль рулевого колеса (SWM)

Снимите:

• модуль рулевого колеса (SWM). См.: ru-RU0900c8af8657dd46#nev13719583n1 ru-RU0900c8af8657e03e#nev13719583n1 ru-RU0900c8af8657e044#nev13719583n1 ru-RU0900c8af854c5d99#nev13719583n1.
• контактный разъем замка зажигания и жгут проводов рулевой колонки.

Демонтаж крестовины рулевого вала с механизма рулевой передачи

Примечание: Проверьте, чтобы рычаг регулировки положения руля был освобожден, когда крестовина будет снята с механизма рулевой передачи.

Примечание: Положение передних колес не должно меняться.

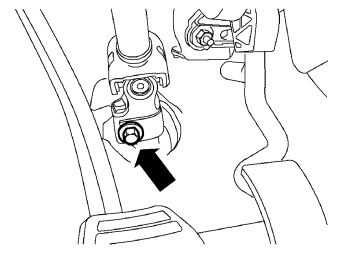

Выверните винт.Поднимите шарнир вала рулевого колеса, так чтобы он освободился из рулевого механизма.

Снятие рулевой колонки/вала рулевого колеса

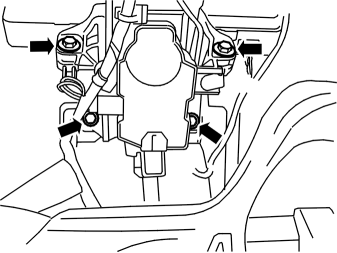

Открутите винты, 4 шт., рулевой колонки.

Примечание: На автомобилях с пиротехнической рулевой колонкой: будьте очень осторожны, когда будете откручивать винты.

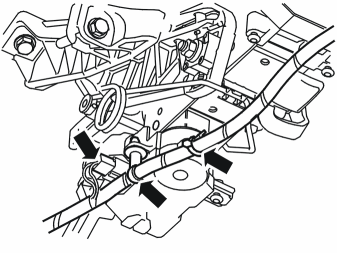

Пригните рулевую колонку, см.: Отсоединение линию запала, чтобы линия запала не была натянута и чтобы не повредить контактный разъем.Другие автомобили без канала запала, снимите рулевую колонку.

Отсоединение линию запала

Примечание: Относится только к автомобилям с пиротехнической рулевой колонкой.

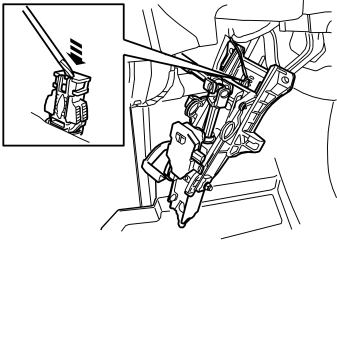

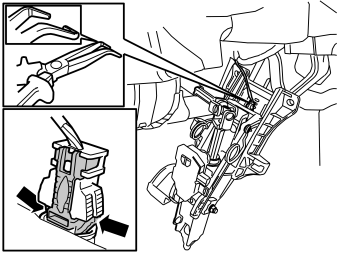

Снимите контактный разъем провода с рулевой колонки.Осторожно прижмите черные выступы контактного разъемаПользуйтесь плоскогубцами, как показано на иллюстрации.Снимите рулевую колонку.

Перестановка компонентов

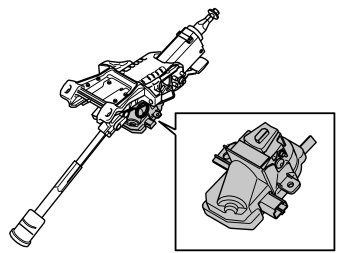

Перенесите замок руля на новую рулевую колонку, см.: ограничитель угла поворота.

Установка рулевой колонки

Примечание: Относится только к автомобилям с пиротехнической рулевой колонкой.

Установите рулевую колонку так, чтобы провод не был натянут, установите контактный разъем.

Примечание: Резервные винты различной длины. Два коротких винта должны находиться в крайнем внутреннем положении на рулевой колонке вплотную к средней стенке.

Установите:

• рулевая колонка, будьте внимательны, чтобы правильно навести на место направляющие выступы.
• винты, 4 шт. М8, пользуйтесь новый винтами. Затягивайте через один.

Установка шарнира вала рулевого колеса

Примечание: Проверьте, чтобы регулировка положения руля была свободной когда будет устанавливаться крестовина нового механизма рулевого управления.

Установите крестовину, пользуйтесь новым винтом, 1 шт. М8. Затяните.

Установка жгут проводов, модуль рулевого колеса (SWM)

Установите:

• жгут проводов замка зажигания и рулевой колонки
• модуль рулевого колеса (SWM). См.: ru-RU0900c8af8657dd46#nev13719583n1 ru-RU0900c8af8657e03e#nev13719583n1 ru-RU0900c8af8657e044#nev13719583n1 ru-RU0900c8af854c5d99#nev13719583n1.

Установка звукоизоляционной панели

Примечание: Относится только к автомобилям с коленным буфером.

Установите:

• воздушный канал
• коленный буфер.
• 4 винта коленного буфера
• звукоизоляционную панель. См.: Instrumentpanel nedre
