Теплообменник (2006, 2007)

При опорожнении охлаждающей жидкости и снятии крышки двигателя.

Снимите:

• крышку расширительного бачка и поднимите автомобиль
• защитную крышку двигателя.

Наденьте шланг на штуцер около радиатора и направьте шланг вниз в сливной сосуд.Откройте штуцер и слейте охлаждающую жидкость.

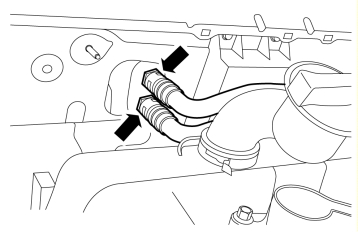

Опустите автомобиль.Снимите шланги радиатора с отсека двигателя.Поверните соединение шланга охлаждения против часовой стрелки до конечного положения и затем стяните шланг радиатора.

Снимите:

• центральную консоль. Golvkonsol Golvkonsol напольная консоль Golvkonsol напольная консоль.
• бардачок. .Handskfack.

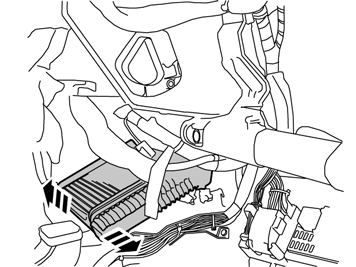

Отсоедините центральный электрический блок от кронштейна, но оставьте его висеть на проводке. Модуль управления блока реле салона Модуль управления блока реле салона.

Снимите:

• кронштейны с обоих сторон блока управления микроклимата и винты, 3 шт. на каждом кронштейне
• воздушный канал
• винты, 8 шт., крышки.

Потяните крышку вбок и вниз/назад.

Автомобиль с раздельной трубой. Теплообменник.

Примечание: Теплообменник оснащен с завода интегрированной трубой, которая должна быть отрезана, чтобы её было возможно достать из узла. Теплообменник в сервисном узле оснащен отдельной трубой.

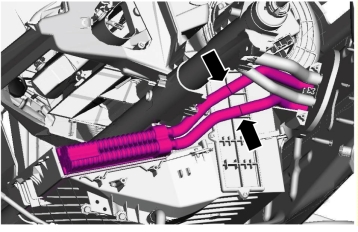

Поместите бумагу под муфты трубопровода для сбора пролитой охлаждающей жидкости.Отрежьте или отпилите трубу.Нажмите на трубы по направлению к перегородке, так чтобы они зашли в моторный отсек.

Подсказка: Чтобы облегчить, вытяните трубу из отсека двигателя.

Снимите:

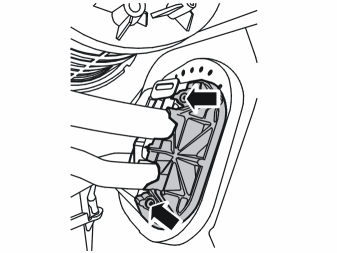

• винты, 2 шт. и правую половину перехода, см. иллюстрацию
• секцию, разделяющую теплообменник и трубы испарителя.

Тяните трубу теплообменника через уплотнение.

Уплотните трубы к теплообменнику так, чтобы оставшаяся охлаждающая жидкость не могла вытечь.Пригните задний край теплообменника вверх и достаньте его в сторону пассажира.

Примечание: Заметьте, как расположено уплотнение на теплообменнике.

Примечание: Тщательно установите новое уплотнение со снятым испарителем в качестве шаблона.

Установите:

• радиатор отпителя
• трубу теплообменника через уплотнение.

Подсказка: Чтобы труба находила соединялась, смажьте концы трубы небольшим количество масла.

Примечание: Используйте новые О-кольца на концах труб.

Вставьте трубы у соединения трубы теплообменника.

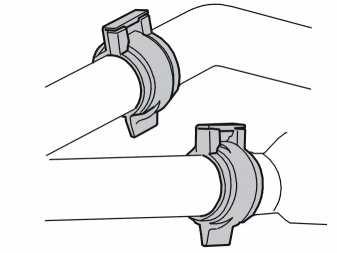

Устанавливайте зажимы так, чтобы они прочно зафиксировались. Должен быть слышен щелчок.

Примечание: Зажимы могут быть установлены только в одном положении в соединении труб.

Установите:

• 8 винтов на крышке. Затяните.
• воздушный канал
• кронштейны с обоих сторон блока управления микроклимата и винты, 3 шт. на каждом кронштейне. Затяните.

Установите:

• токораспределительный узел к консоли. Модуль управления блока реле салона Модуль управления блока реле салона

• центральную консоль. Golvkonsol Golvkonsol напольная консоль Golvkonsol напольная консоль.

Проверка функционирования и поиск утечек

Установите шланги радиатора в соединениях около перегородки.

Затяните сливной штуцер на радиаторе.

Залейте охлаждающую жидкость и прогрейте до температуры открывания термостата. При необходимости, долейте охлаждающую жидкость.

Убедитесь, что муфта трубопровода не протекает.

Установите бардачок. Handskfack.
