Вакуумная откачка (2004, 2005)

Подготовка сервисного клапана на стороне высокого давления (НР)

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.

Сервисный клапан на стороне высокого давления (НР) скрыт под крышкой над агрегатом кондиционирования воздуха.

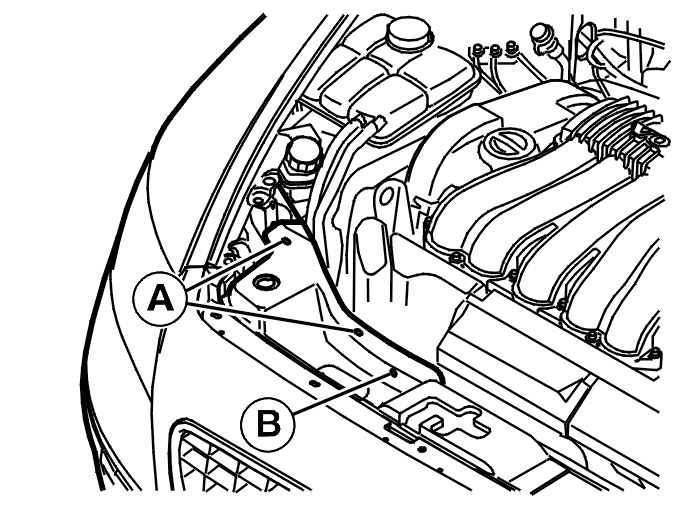

Снимите:

• 2 винта на правой стороне крышки около резинового элемента (А) для вертикальной регулировки капота
• 1 винт, удерживающий воздухозаборник (В). Снимите воздухозаборник.

Поднимите пластину, чтобы открыть доступ к сервисному клапану.

Вакуумная откачка системы кондиционирования

Осторожно: Проверьте и долейте свежее компрессорное масло, как требуется. См.: Olja A/C-system, påfyllning перед вакуумной откачкой блока управления микроклиматом.

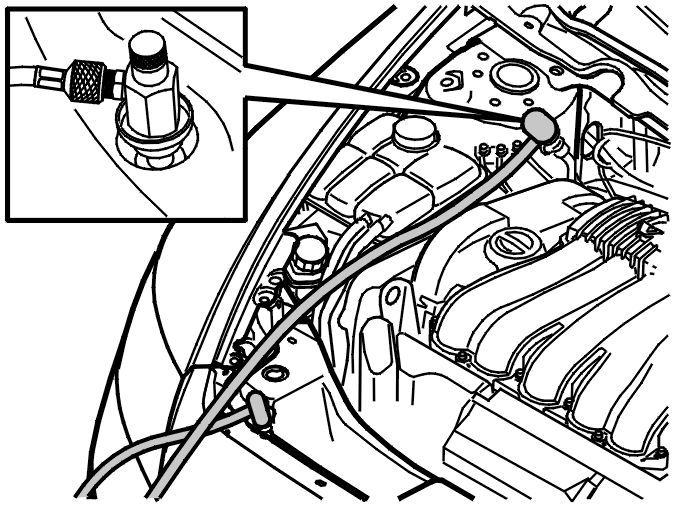

Во время вакуумной откачки вакуумный насос рекомендуется присоединять к сервисным клапанам как стороны высокого давления (HP), так и стороны низкого давления (LP).Дайте вакуумному насосу поработать в течение не менее 50 минут.

Примечание: Вакуумный насос (циркуляционное устройство) должен иметь окончательное давление ниже 0,1 мбар.

Вакуумная проверка системы кондиционирования

Значение вакуумметра может повыситься только на 0,1 - 0,3 мбар во время промежутка времени в 4 минуты.

Примечание: Вакуумная проверка не может заменить поиск утечек.

Заключительные операции на сервисном клапане на стороне высокого давления (НР)

Отсоедините соединение хладагента от сервисного клапана.Привинтите колпачок сервисного клапана на место.Расположите крышку.Вставьте воздухозаборник и винт (В). Затяните.Привинтите правую часть крышки при помощи 2 винтов (А) около резинового элемента для вертикальной регулировки капота. Затяните.

Заполнение хладагентом

Заполните хладагентом через сервисный клапан на стороне низкого давления (LP), как требуется. См.: Köldmedium, fyllning.
